In questo articolo parleremo dell'effetto del profilo sulla luce della striscia LED nella pratica. Ti spiegheremo come il profilo della striscia LED - le sue dimensioni e il tipo di diffusore scelto - influisce sul risultato finale. Ti daremo consigli su come scegliere il profilo giusto per la tua striscia LED. Gli angoli di illuminazione e i dati sulla luce riportati nell'articolo sono indicativi.
In che modo il profilo della striscia LED modifica la luce?
La striscia LED deve essere sempre montata nel profilo per consentire al calore di fuoriuscire dalla striscia LED. Questo aumenta la durata della striscia LED. Il profilo protegge inoltre la striscia LED da ammaccature, polvere e grasso.
Il progetto deve tenere conto dell'effetto del profilo sulla luce della striscia LED. La scelta del profilo della striscia LED ha un effetto sull'angolo della luce, sulla direzione della luce e sulla sua luminosità. La stessa striscia LED può apparire molto diversa con profili diversi. Anche la direzione del profilo ha un effetto sulla luce; un profilo montato a parete dirigerà una parte della luce sulla parete, producendo luce aggiuntiva attraverso la riflessione. Inoltre, quando la luce viene diretta su una superficie riflettente, anche la tonalità e la lucentezza della superficie riflettente hanno un effetto significativo sulla quantità di luce.
Le dimensioni del profilo influenzano l'angolo di apertura. Più i bordi del profilo sono alti rispetto alla larghezza interna, più la striscia LED sarà posizionata in profondità. Le pareti interne di un profilo stretto e alto tagliano la luce, restringendo il fascio.
Il tipo di diffusore influisce sulla luminosità della luce, sull'angolo di apertura e sull'aspetto della soluzione. Un diffusore trasparente lascia passare la maggior parte della luce, ma può causare un abbagliamento, con la striscia LED visibile, che potrebbe non essere piacevole alla vista.
Proporzioni del profilo
Il profilo della striscia LED può restringere o modificare la distribuzione della luce della striscia LED, perché le pareti interne del profilo bloccano i raggi laterali. L'angolo di apertura indica quanto la luce si diffonde dal profilo.
L'angolo di avvicinamento massimo geometrico può essere utilizzato come modello di riferimento. Questo dipende dal rapporto tra la larghezza interna del profilo e l'altezza della parete. Utilizzando la logica geometrica di base, si può concludere che quanto più alto è il profilo rispetto alla sua larghezza, tanto più stretto sarà l'angolo di apertura per la luce della striscia led.
Diversi tipi di profilo del diffusore
Lo scopo principale del diffusore del profilo è quello di proteggere la striscia LED dallo sporco e dalla polvere. Il profilo della striscia LED non sembrerà rifinito senza il diffusore. La scelta del diffusore influisce non solo sull'aspetto estetico, ma anche sulla quantità di luce che fuoriesce (trasmittanza) e sul comfort (abbagliamento, morbidezza).
Diffusore trasparente (chiaro)
- Pro: elevata trasmissione della luce (la maggior parte della luce esce), distribuzione della luce più "nitida" (
- Contro: può essere abbagliante, la striscia di led può essere vista da vicino
- Tipico: crea ombre più nette, l'angolo di apertura della luce segue la distribuzione di base della striscia LED, ma le pareti del profilo possono restringersi.

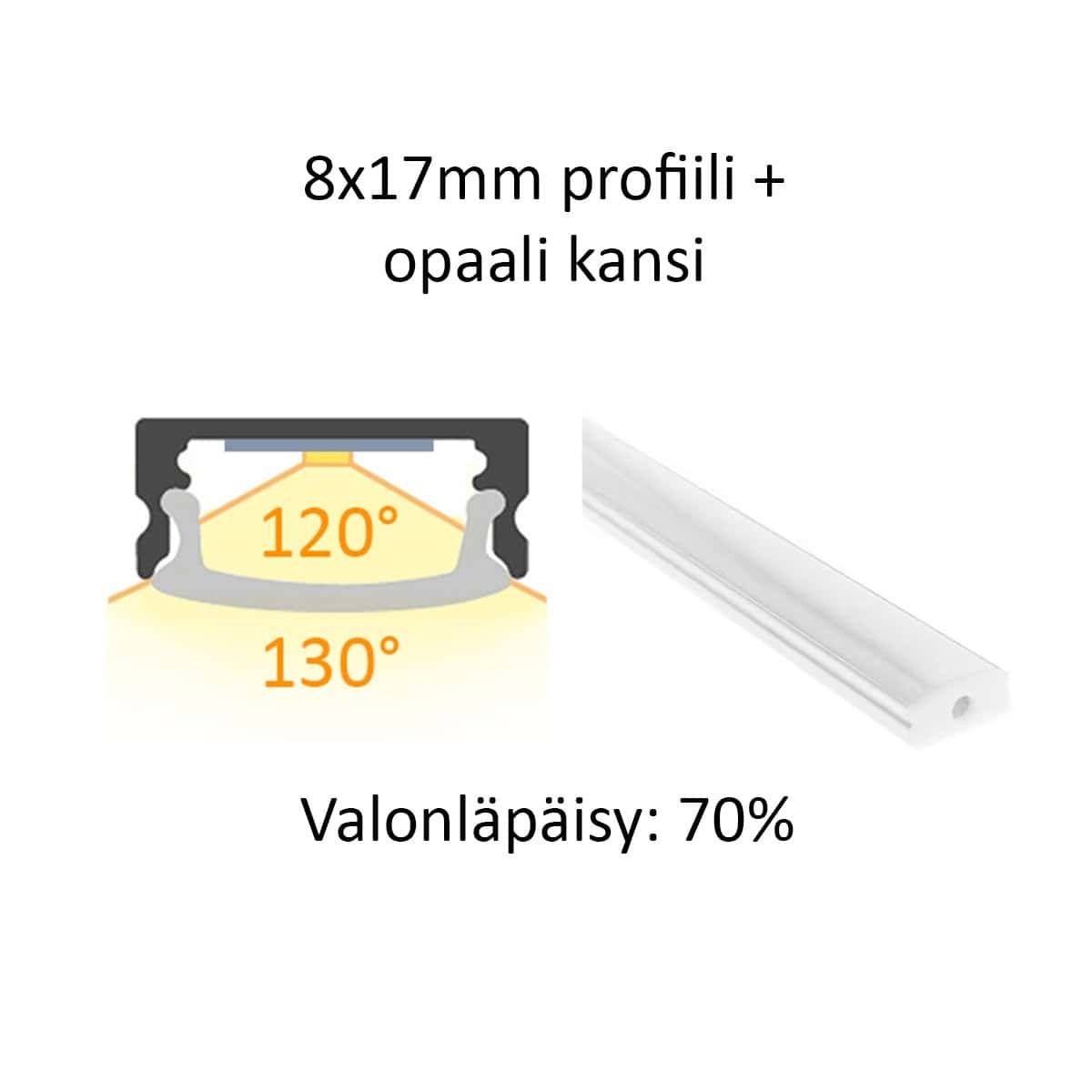

Diffusore opale (opale)
- Pro: meno abbagliamento, attenua l'individuazione della striscia di led
- Contro: minore trasmissione della luce (il diffusore consuma parte della potenza luminosa)
- Tipico: la luce morbida non crea ombre nette e spesso viene percepita come piacevole.

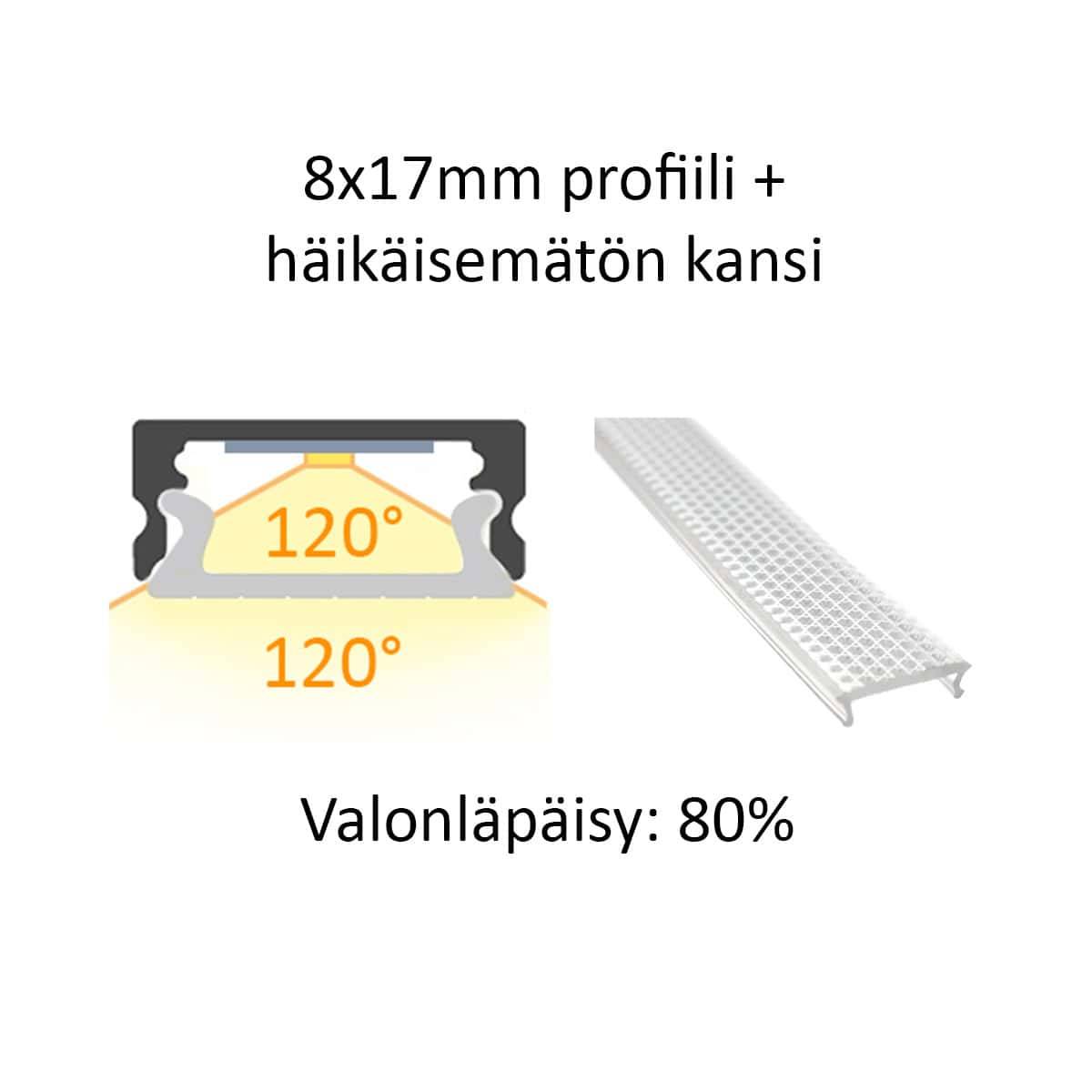

Prisma (microprisma)
- Pro: controllo dell'abbagliamento (riduce l'abbagliamento laterale), offusca la nitidezza della striscia LED
- Contro: può ridurre l'emissione luminosa e modificare la distribuzione della luce (a seconda del design).
- Tipico: è adatto ad applicazioni in cui l'apparecchio è vicino all'occhio, come ad esempio le postazioni di lavoro. È la soluzione più diffusa per l'illuminazione di spazi pubblici.

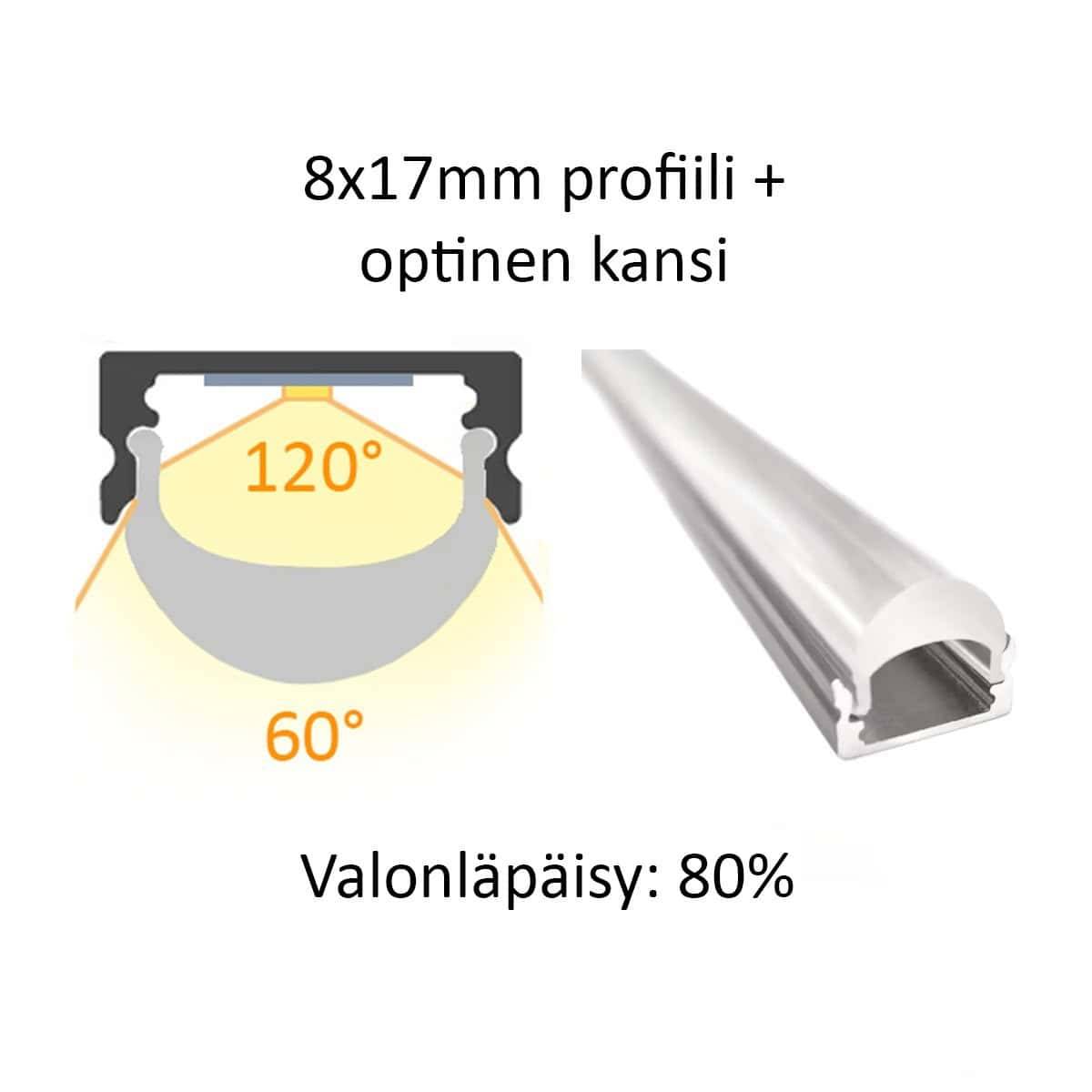

Coperchio ottico (ottico)
- Pro: controllo dell'abbagliamento (riduce l'abbagliamento laterale), forte direzionalità (la luce va più lontano). Diversi angoli, diversi profili di altezza!
- Contro: il nastro led si intravede, le imperfezioni della parete vengono messe in evidenza
- Tipico: adatto all'uso in spazi elevati, questo diffusore permette di portare la luce più lontano.

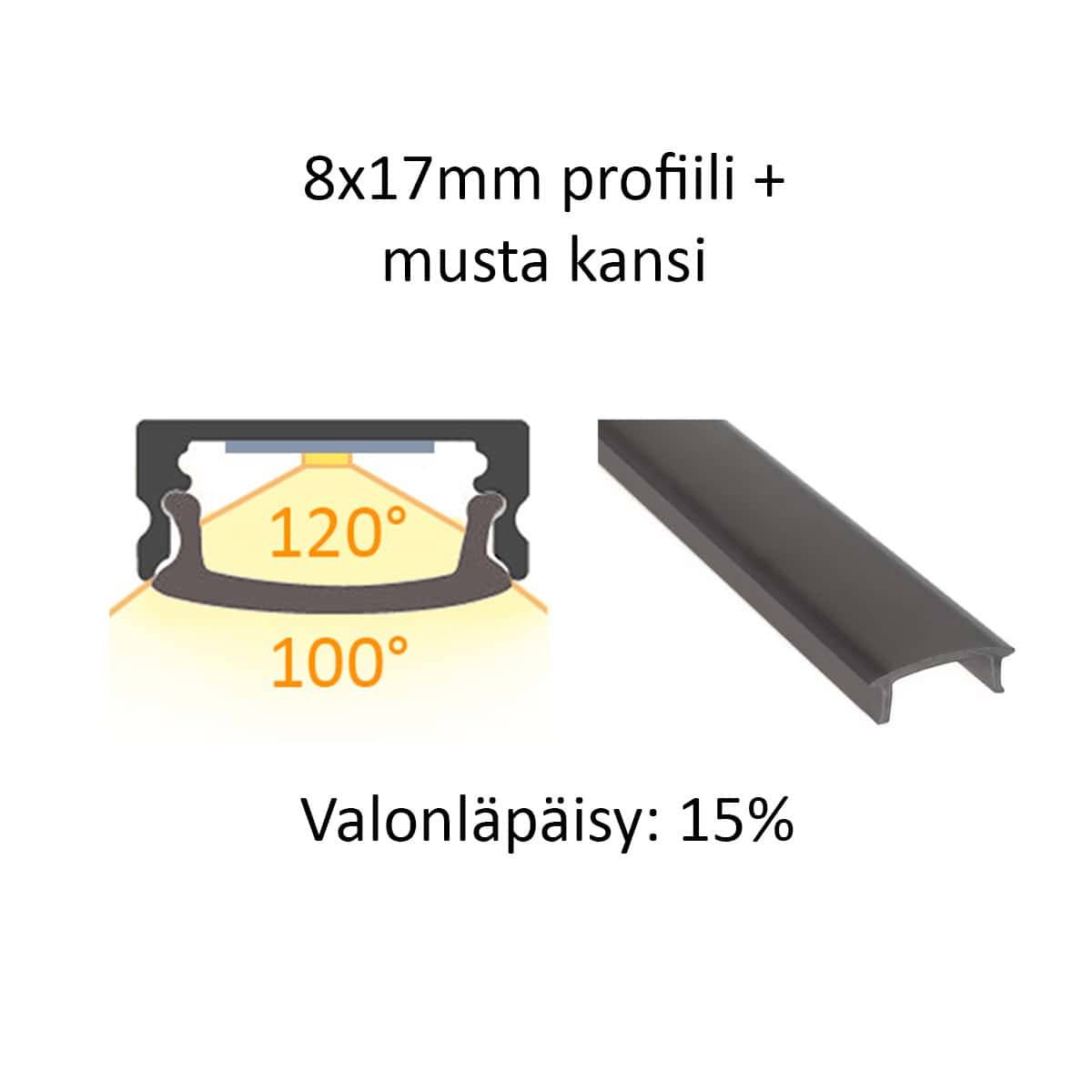

Coperchio nero (nero)
- Pro: profilo led invisibile su sfondo nero a luci spente
- Contro: la striscia led è visibile anche se oscurata, consuma l'85% del livello di luce!
- Tipico: è adatto per essere utilizzato su uno sfondo nero in cornici, soffitti, ecc. quando si desidera un impatto visivo maggiore rispetto alla luce in sé.

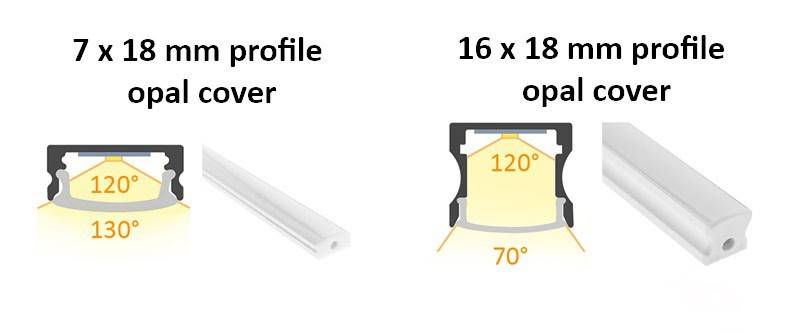

Altezza del profilo e diffusore
Di seguito è riportata una tabella che mostra l'effetto del profilo sull'angolo di apertura della striscia LED. Il profilo della striscia LED utilizzato in questo esempio ha una larghezza di 12 mm e un'altezza della parete di 5 mm o 15 mm.
| Altezza del profilo | Tipo di luce | Geometria della luce nel profilo | Diffusore trasparente (85-90%) | Diffusore opalino (70-80%) | Diffusore Prisma (80-90%) | Diffusore ottico (80-90%) |
|---|---|---|---|---|---|---|
| 5 mm | ampiamente illuminante | 100° | Angolo di luce: 90-110° Abbagliamento: medio | Angolo di luce: 95-115° Abbagliamento: basso | Angolo di luce: 90-105° Abbagliamento: basso | Angolo di luce: 60° Abbagliamento: basso |
| 15 mm | illuminato centralmente | 45° | Angolo di luce: 40-55° Abbagliamento: medio | Angolo di luce: 45-65° Abbagliamento: basso | Angolo di luce: 40-60° Abbagliamento: molto basso | Angolo di luce: 30° Abbagliamento: molto basso |
Più alto è il profilo rispetto alla larghezza, più stretto è l'angolo di apertura della luce della striscia LED.

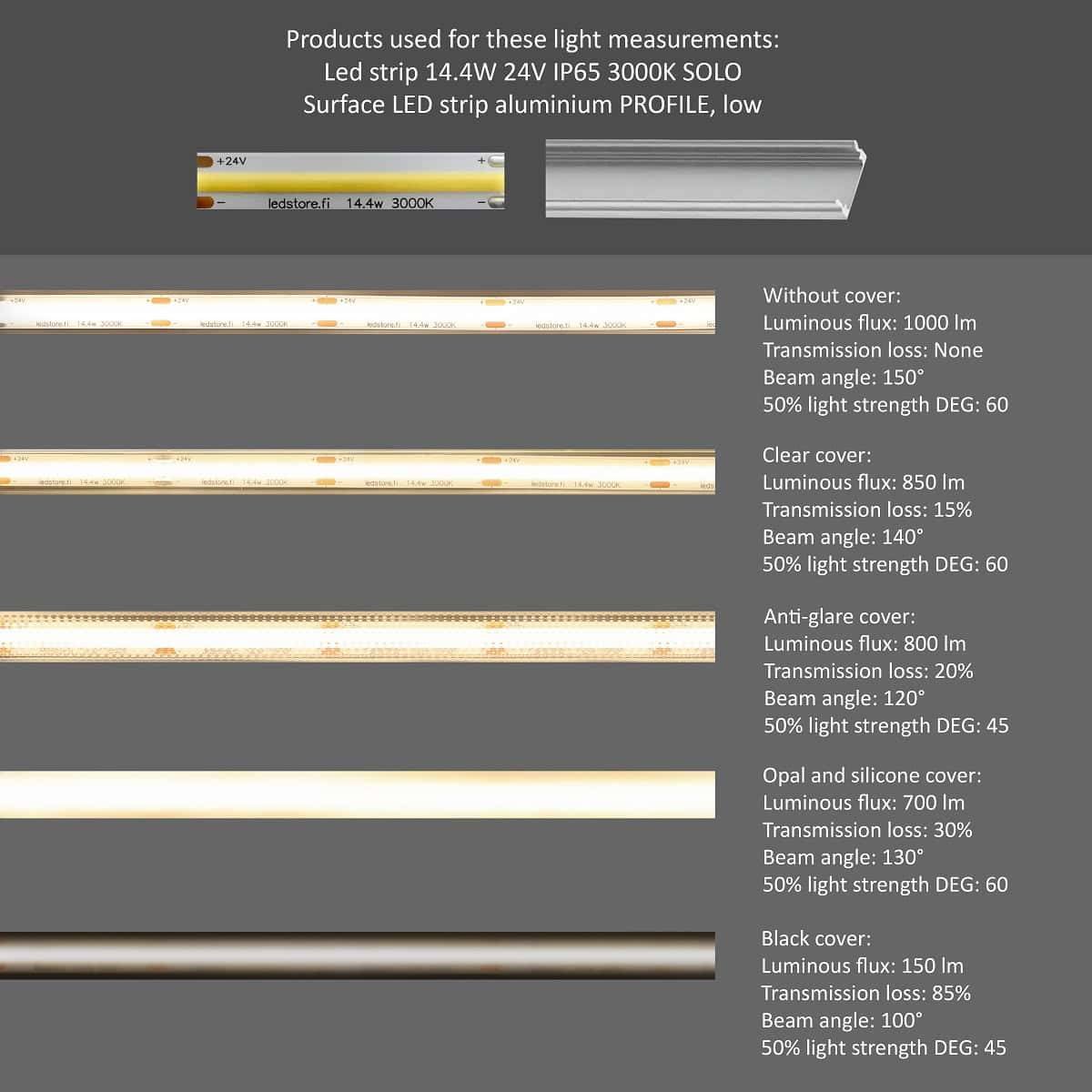

Effetto del diffusore e del profilo sulla luminosità
Le confezioni delle strisce LED indicano spesso i lumen (flusso luminoso) per metro, che indicano la quantità di luce emessa dal prodotto. Tuttavia, l'utente è spesso interessato ai lux (illuminamento) su un piano di lavoro o su un pavimento.
I lux dipendono fortemente dalla distribuzione della luce. Un angolo di apertura più stretto aumenta l'intensità della luce al centro, mentre un angolo di apertura più ampio uniforma la luce ma ne diminuisce l'intensità al centro. Le differenze nell'angolo di apertura contribuiscono a spiegare come la stessa striscia LED abbia un aspetto diverso a seconda della scelta del profilo e del diffusore.
Esempio: perché una zeppa più stretta è più luminosa?
Se la stessa quantità di flusso luminoso viene indirizzata in un'area più piccola, la luce si concentra, ovvero i lux aumentano nell'area centrale e diminuiscono ai bordi. Un profilo leggermente più alto o un diffusore ottico più stretto produrranno una luce più luminosa e concentrata sulla scrivania. I lumen sono gli stessi di un profilo basso, ma la luminosità della luce è concentrata in un'area più piccola.
Effetto del diffusore e del profilo sull'abbagliamento
L'abbagliamento si verifica quando una luce intensa colpisce l'occhio da un'angolazione scomoda. Questi oggetti includono spesso soluzioni di illuminazione a basso livello in cui la sorgente luminosa si trova all'altezza degli occhi (postazioni di lavoro), punti luce direttamente visibili (scale, illuminazione a parete rivolta in avanti) e luci su superfici lucide (luci piatte della cucina).
Controllo dell'abbagliamento con profilo e diffusore
- Scegli un profilo più profondo: le pareti alte restringono l'angolo di apertura → meno abbagliamento
- Scegli un diffusore opalino: superficie luminosa più morbida → meno abbagliamento
- Scegli un diffusore a prisma: controlla gli "angoli alti" → riduce l'abbagliamento
Effetto del diffusore e del profilo sull'aspetto dei LED
I "punti caldi" si riferiscono ai punti LED o ai punti luminosi che spiccano attraverso la copertura del profilo. Tieni conto di questo aspetto nella scelta della striscia LED e del profilo.
La separazione dei punti della striscia LED è influenzata dal tipo di striscia LED, dall'altezza del profilo, dal tipo di diffusore e dal modo in cui il profilo è montato. Inoltre, l'oscuramento della striscia LED aumenta lo speckle, il che è un altro aspetto da tenere in considerazione.
Come evitare la comparsa di punti led
- Più il diffusore è lontano dalla superficie della striscia LED, meno i punti LED risaltano. Scegliendo un profilo più profondo, otterrai una luce più omogenea.
- Più il diffusore è opaco, meno è visibile la punta della striscia LED. Scegli un diffusore opalino per ridurre le macchie.
- Scegli la striscia LED più densa possibile. Le strisce LED SMD sono tipicamente punteggiate, mentre le strisce LED COB sono piatte. Le strisce LED con 120 circuiti LED per metro sono piatte nelle applicazioni con diffusori opalini a basso profilo quando la striscia non è dimmerata.
- Svasa i fori delle viti se stai fissando il profilo forando le viti attraverso il profilo stesso. In caso contrario, la striscia LED rimarrà sollevata rispetto alle viti e si vedrà come un punto più luminoso sul diffusore. Puoi anche evitare questo problema fissando il profilo con dei morsetti.
Profilo e coperture per strisce LED - raccomandazioni per destinazione
Note e suggerimenti su come scegliere il profilo di striscia LED più adatto a ogni applicazione.

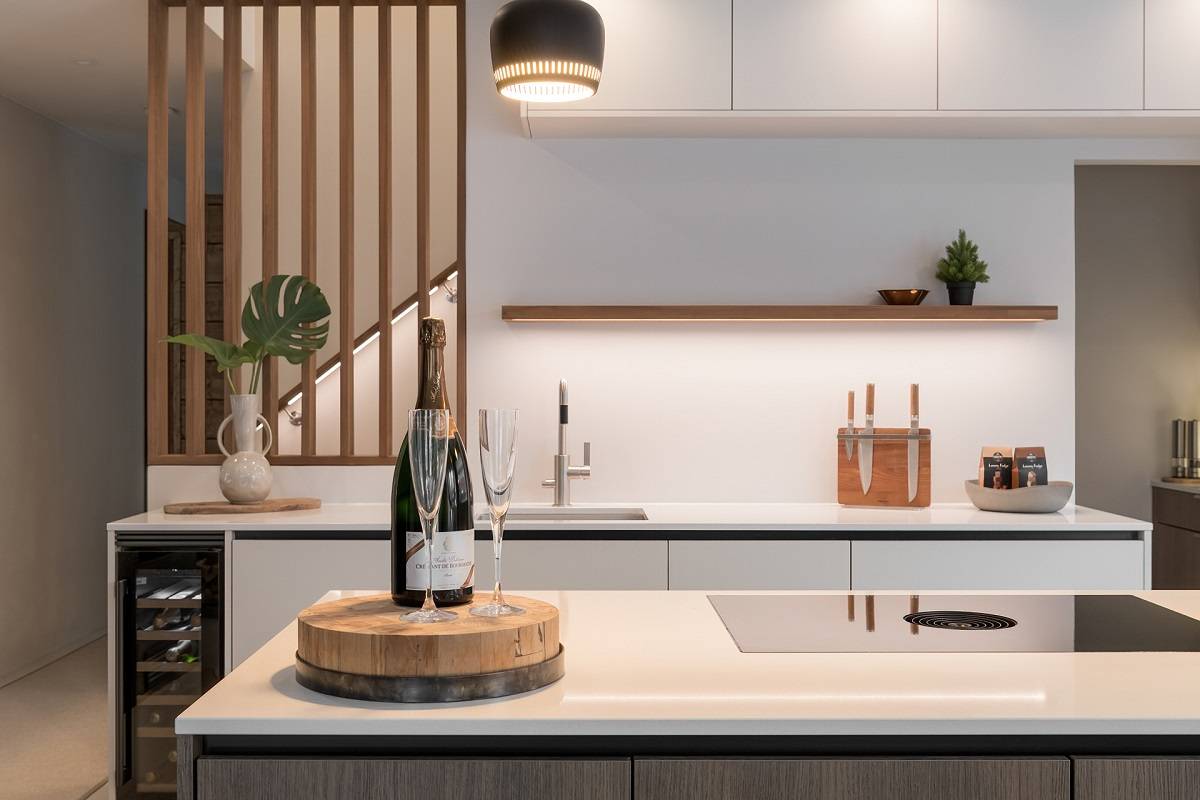

Piano di lavoro della cucina
La combinazione di gran lunga più comune è quella tra un profilo basso e un diffusore opalino. Il profilo basso viene utilizzato in modo che il lato del profilo non sia visibile in cucina, mentre il diffusore opalino viene utilizzato per uniformare il più possibile i punti luce. I livelli di lucentezza riflettono chiaramente il punto luce! Il distanziatore è solitamente alto 50 cm, in modo che la luce sia ben distribuita su tutto il livello.
- Se il livello è lucido (ruggine o pietra): seleziona la copertura opalina in modo che la macchiolina non risulti nel riflesso del livello lucido e il profilo che desideri (basso è il più discreto).
- Per la massima resa (livello opaco): scegli una copertura trasparente per massimizzare l'emissione luminosa e un profilo più profondo per ridurre l'abbagliamento laterale e nascondere la striscia alla vista.
Illuminazione indiretta (barra luminosa, copertura, linea del tetto)
- Per una luce morbida: scegli una copertura opalina per ammorbidire le ombre e il profilo che desideri.
- Per massimizzare il flusso luminoso: scegli un diffusore luminoso o un diffusore direzionale.
Suggerimento 1! Quando lo spazio è alto, usa un diffusore direzionale per massimizzare la portata della luce in alto.
Suggerimento 2! Per ottenere un bordo ordinato della tua ribalta, usa un profilo da applicare al bordo del cartongesso.
Scaffali e vetrine
- Per ridurre al minimo l'abbagliamento: scegli un coperchio opalino e un profilo a 45 gradi per dirigere la luce lontano dall'osservatore.
- Per un'installazione minimalista: scegli un coperchio opalino e un profilo incassato a filo del ripiano.
Suggerimento! Puoi illuminare uno scaffale aperto con un profilo ad incasso a 45 gradi che dirige la luce sulla parete posteriore. L'abbagliamento è minimo e la superficie della parete posteriore viene messa in risalto.
Lista di controllo
Tieni conto di questi aspetti quando scegli il tuo profilo e il tuo diffusore.
- La sorgente luminosa è visibile? Se sì, preferisci l'opale o il prisma.
- Hai bisogno di una luce larga o bassa sul piano di lavoro? Largo: profilo più basso. In basso: profilo più profondo.
- L'obiettivo è quello di massimizzare l'emissione luminosa? Diffusore chiaro e direzionalità ragionevole.
- Vuoi un look morbido? Opale e distanza sufficiente tra il LED e il diffusore.
- L'ambiente è scuro o chiaro? Gli ambienti bui spesso richiedono un flusso luminoso maggiore o una migliore direzionalità.
- Si tratta di un piano di lavoro o di una postazione di lavoro? Concentrati sul controllo dell'abbagliamento: profilo più profondo + opale/prisma.
- Vuoi verificare il risultato? Chiedi l'IES/LDT o fai una misurazione in lux con un pilota.
Suggerimento! Comunicaci l'applicazione della striscia LED, l'altezza di installazione prevista e il livello di luce desiderato e ti suggeriremo la soluzione migliore per le tue esigenze!
Guide all'installazione delle strisce luminose a led
- Striscia luminosa a led tagliata - Striscia luminosa a led tagliata e sostituzione della striscia luminosa a led
- Le strisce luminose a led non si accendono - Perché le strisce luminose a led non si accendono?
- Striscia luminosa a led che lampeggia - Perché una striscia luminosa a led lampeggia? Le ragioni sono molteplici e le analizzeremo tutte.
- Durata delle strisce luminose a LED - Cosa influisce sulla durata e perché altre strisce durano di più?
- Montaggio di una striscia luminosa a led - Come si monta una striscia luminosa a led all'interno o all'esterno? Cosa devo considerare?
- Collegare una striscia luminosa a led a un trasformatore - Come si collega una striscia luminosa a led a diversi tipi di trasformatori?
- Collegamento di una striscia luminosa a led RGB - Come posso collegare una striscia luminosa a led RGB a diversi dispositivi di controllo?
- Prolunga per strisce luminose a LED - Come si saldano le giunzioni? Una piccola guida alla saldatura per i principianti.
- Collegamento in parallelo di una striscia luminosa a led - Cos'è il collegamento in parallelo e come si fa per una striscia luminosa a led?
- Effetto del profilo della striscia Led sulla luce - Come influiscono l'altezza e la copertura del profilo sulla luce?
Specialista dell'illuminazione a strisce led
LedStore è un esperto di illuminazione a LED e di progettazione illuminotecnica dal 2010. Abbiamo un nostro reparto di progettazione, quindi i nostri prodotti sono tecnicamente all'avanguardia. I prodotti sono garantiti fino a 7 anni. Effettuiamo anche la manutenzione dell'illuminazione.
Ci concentriamo su apparecchi a temperatura controllata e ad alta resa cromatica, che funzionano in modo brillante e durano a lungo. Produciamo circa 500 progetti di illuminazione per i siti dei nostri clienti. Per saperne di più o per ordinare un progetto, leggi qui. Lo sapevi? LedStore offre un progetto di illuminazione a partire da 199 euro per tutta la casa!
Strisce luminose a Led su misura
Offriamo un servizio di strisce LED su misura, ovvero strisce LED personalizzate in profilo di alluminio. Installate anche .
Ricorda che siamo sempre a disposizione per supportarti durante il percorso, via e-mail(myynti@ledstore.fi) e al telefono (045 251 4510). Come sempre, sentiti libero di condividere le foto dei tuoi progetti sui social media su #ledstorefi IG e ledstorefinland FB. Ci piace vedere le cose più belle che vengono fatte con i nostri LED e ci aiuta a fornire ispirazione a coloro che non sono ancora sicuri della potenza e dell'efficacia dei LED.
Sapevi che abbiamo già più di 3.500 immagini delle nostre installazioni LED nella nostra Galleria!
DOMANDE FREQUENTI
Il diffusore opalino aumenta l'angolo di apertura?
La copertura opalina rende la luce più morbida e sperimentalmente più ampia, ma le pareti del profilo possono comunque limitare gli angoli laterali. Il risultato finale dipende dalla profondità della striscia LED nel profilo e dalla struttura del diffusore (piatto o a cupola).
Perché la stessa striscia LED appare più luminosa con un profilo diverso?
La distribuzione della luce cambia al variare del profilo: se la luce si concentra in un'area più piccola, i lux aumentano in un determinato punto. Inoltre, la trasmittanza del diffusore influisce sulla quantità di luce che esce dal profilo.
La striscia COB viene visualizzata come punti?
I COB sono molto piatti, ma la copertura trasparente e il profilo molto basso possono comunque rivelare punti discreti quando la striscia LED viene oscurata. Scegliendo un diffusore opalino, si attenuano le macchioline. Con un profilo alto e un coperchio opalino, le macchioline si attenuano maggiormente.
Un'altezza della parete di 15 mm è sempre migliore?
No. È più direzionale e spesso più confortevole in termini di abbagliamento. Tuttavia, se vuoi un'illuminazione generale ampia e uniforme o un'illuminazione indiretta, spesso è meglio un profilo più basso.
Trasparente o opalino per la cucina?
Se il profilo della striscia LED è visibile, all'altezza degli occhi o riflesso dalla superficie del piano di lavoro, vale la pena scegliere un diffusore opalino (o prismatico): non ci sono antiestetici punti luce visibili e l'abbagliamento è minore. Se il profilo della striscia LED è nascosto e vuoi massimizzare l'emissione luminosa, un diffusore trasparente funziona bene.
Quanta luce si perde su una coperta opalina?
Varia a seconda del materiale e della superficie. In generale, una copertura opalina riduce la luce più di una trasparente, ma in cambio si ottiene un'illuminazione più morbida e spesso più piacevole. La perdita di luce si aggira in genere intorno al 20%.
Che cos'è una copertura prismatica e quando dovresti sceglierla?
Un prisma (microprisma) è un diffusore che riduce l'abbagliamento controllando gli angoli elevati. È una buona scelta quando il profilo della striscia LED è visibile e si desidera una finitura piacevole e professionale.
Che cos'è una copertura ottica e quando si usa?
La copertura ottica è un diffusore che dirige la luce in base alla profondità del profilo. Si utilizza in spazi elevati o quando si desidera che la luce venga portata più vicino al pavimento.
Posso valutare da solo l'angolo di apertura?
Indicativamente sì: un profilo più profondo (pareti più alte) di solito significa un cuneo più stretto. Il valore esatto può essere determinato solo tramite fotometria (IES/LDT) o misurazione.
Riassunto
L'effetto del profilo sulla luce è maggiore di quanto molti si aspettino. La profondità del profilo influisce sulla direttività, mentre il diffusore influisce sulla morbidezza, sull'abbagliamento e sulla resa luminosa. Abbinando il giusto tipo di profilo alla giusta copertura, migliorerai il comfort e otterrai la luce giusta dove serve.
