L'abbassamento può essere effettuato al centro della stanza, sui bordi o solo in una parte della stanza. L 'illuminazione a incasso o l'illuminazione indiretta di solito richiedono una forma di abbassamento e per questo sono necessari i disegni strutturali di un falegname. Ti consigliamo di costruire il supporto solo dopo aver scelto gli apparecchi di illuminazione, in modo che il supporto sia sufficientemente profondo per il design scelto. In questo articolo troverai i disegni costruttivi di diverse soluzioni.
Spazio richiesto per gli apparecchi di illuminazione nella discesa
L'illuminazione con faretti LED richiede in genere una profondità di incasso di circa 50 mm - 100 mm, mentre gli apparecchi montati su pannello possono solitamente adattarsi a una profondità di incasso di circa 22 mm - 35 mm. La creazione di un'illuminazione indiretta con strisce LED richiede un arretramento di circa 50 mm - 300 mm per consentire alla striscia LED di aprirsi correttamente prima di raggiungere la superficie del soffitto.
Gli spot e i pannelli LED richiedono quindi sempre uno spazio incassato all'interno del tetto. Le temperature di esercizio tipiche delle luci LED sono comprese tra 50 e 80 gradi Celsius, quindi possono essere installate direttamente contro il legno o l'intonaco. Se è presente una barriera al vapore in plastica, ti consigliamo di fissarla con del nastro di alluminio tra l'apparecchio e il trasformatore. Questo perché a temperature inferiori a 50 gradi Celsius la plastica inizierà a indebolirsi e con il tempo si verificheranno delle perdite d'aria.
I trasformatori per gli apparecchi di illuminazione richiedono spazio per l'installazione, ma non devono essere collocati sul soffitto della stessa stanza. I trasformatori possono essere collocati, ad esempio, tra i mobili della stanza o sul lato di una stanza adiacente. Deve essere possibile accedere facilmente ai trasformatori senza smontare la struttura.
Spazio necessario per l'incasso dei pannelli LED
I pannelli LED hanno un design molto sottile, per cui possono essere inseriti in spazi molto ridotti. Il telaio del pannello stesso ha uno spessore di soli 11 mm, quindi non è necessario rimuovere il rinforzo dal pannello quando si utilizza un normale intonaco da 13 mm. Il pannello viene semplicemente piegato in modo che le molle passino tra i rinforzi e sul pannello.

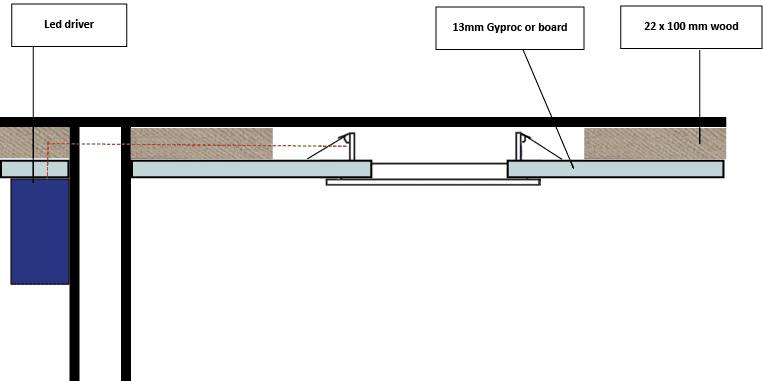

Lo spazio minimo in cui è possibile incassare i pannelli LED è di 22 mm di armatura + 13 mm di cartongesso. In questa situazione, il trasformatore o i trasformatori per gli apparecchi di illuminazione devono essere posizionati nella stanza sotto il soffitto o in una stanza adiacente.

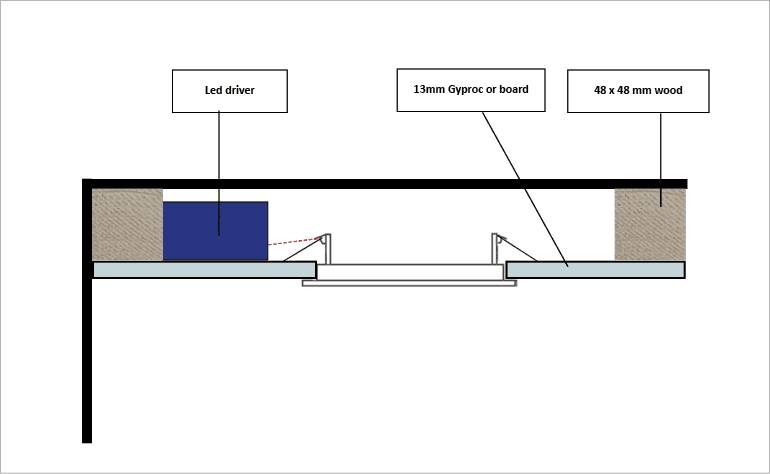

Alcuni pannelli di potenza inferiore (ad esempio plafond120 6W) hanno un trasformatore di soli 19 mm di spessore, quindi possono essere collocati nella stessa colonna. Tuttavia, si consiglia un montaggio di 48 x 48 mm, che consente di montare tutti i trasformatori sulla stessa struttura del tetto (vedi figura seguente).
Spazio necessario per l'incasso degli spot LED

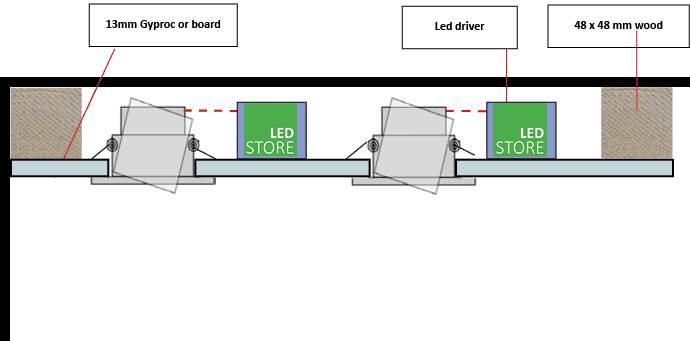

Gli spot LED richiedono in genere una collimazione di 48 x 48 mm. Il 90% degli spot della gamma LedStore può essere inserito in strutture con un'altezza complessiva di 62 mm. Anche il trasformatore degli apparecchi può essere inserito nello stesso foro di montaggio dell'apparecchio (vedi immagine sotto). Lo Spot SLIM, ad esempio, ha un'altezza complessiva di soli 32 mm, quindi può essere inserito anche in una colonna da 22 mm!

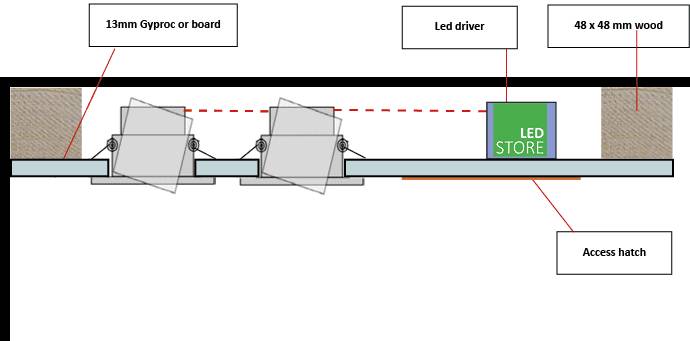

Gli spot LED possono essere installati anche con un trasformatore di gruppo. In questo caso, il trasformatore è molto più grande e non passa attraverso l'apertura dell'apparecchio, ma richiede una botola di servizio (foto sotto). Il trasformatore di gruppo ha un solo filo che va da un apparecchio all'altro. Di solito le installazioni Zigbee/RF/Dali sono realizzate con un trasformatore di gruppo.
Spazio necessario per l'illuminazione indiretta nella discesa
L'illuminazione indiretta richiede sempre un tipo di struttura per downlight, in cui vengono nascoste le strisce LED e i profili con i trasformatori. Di seguito sono elencate le strutture per downlight più diffuse e utilizzate in diversi spazi.
La struttura di downlight più comune per la luce indiretta
La struttura più tipica si crea inosservata allontanando le borchie più esterne dalla parete. In Finlandia, i costruttori di case utilizzano per lo più borchie da 48 x 48 mm, quindi allontanandole dalla parete della stessa misura si crea una rientranza naturale. La base è solitamente realizzata con lo stesso materiale del pannello del tetto. Il trasformatore viene inserito nella botola di servizio all'interno dell'involucro. Il profilo a Led viene fissato al soffitto con le sue staffe.
La luce entra nella stanza direttamente attraverso la parete e il materiale della parete influisce sulla riflettività e sulla diffusione della luce nella stanza. Una parete dipinta di bianco diffonderà il 70% della luce nella stanza (foto sotto).
La struttura di downlight più comune per la luce indiretta e la tenda

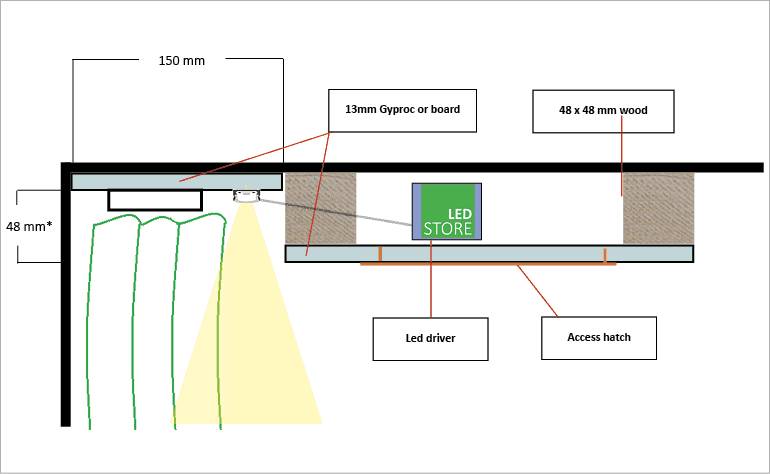

L'unico cambiamento rispetto alla struttura precedente è che viene lasciato spazio anche per le tende. Una tenda a strato singolo richiede in genere circa 100 mm di spazio. La luce viene lasciata sul lato della stanza per permettere alla luce di entrare anche quando le tende sono chiuse (foto sotto).
A seconda del modello e dell'altezza delle guide per tende, i 48 mm* suggeriti sono il minimo assoluto. Ti consigliamo di utilizzare 100 mm o anche di più, in modo che la parte inferiore dell'intarsio non sia visibile attraverso un'apertura di 150 mm di larghezza.
A volte, in rare occasioni, vuoi lasciare la luce all'esterno della tenda per illuminare il vetro e creare un controluce che renda difficile vedere l'interno dall'esterno.
La struttura di downlight più comune per la luce indiretta

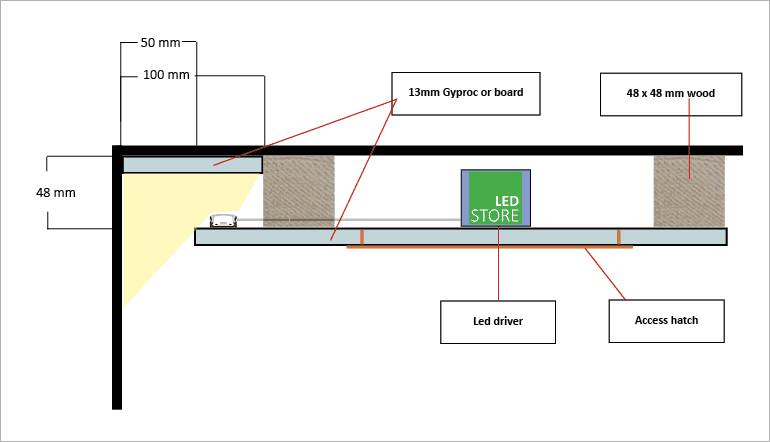

Un'altra opzione è quella di realizzare la mensola con la stessa struttura, lasciando il telaio in legno ancora più lontano dalla parete. La differenza di questa soluzione è che la luce è completamente nascosta. In una struttura di questo tipo, bisogna ricordare che la luce esce esclusivamente attraverso i riflessi e che i materiali hanno un'influenza molto forte sull'emissione luminosa. Le superfici bianche fanno uscire circa il 50% della luce nello spazio (foto sotto).
Il trasformatore si trova in genere nella botola di servizio. Il profilo LED può anche essere un modello angolato (45 gradi) o uno dritto che si monta a 90 gradi sul lato. Questi possono essere utilizzati per migliorare leggermente la resa luminosa, pur rimanendo nascosti.
Luce indiretta con LED e trasformatore su mensola

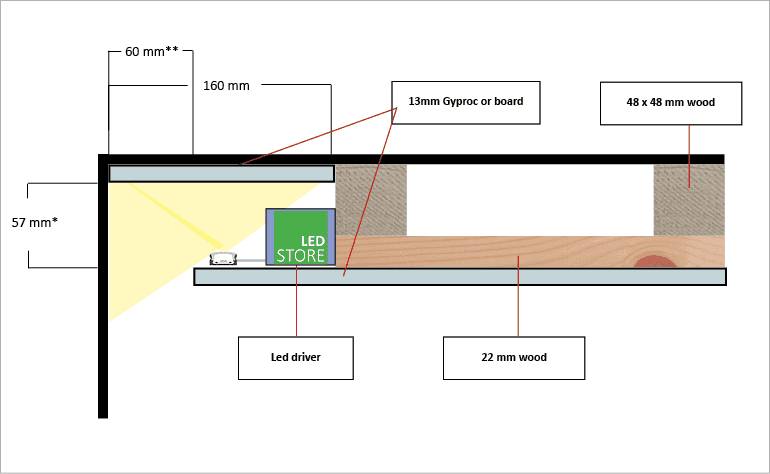

Una buona opzione è quella di posizionare il trasformatore sullo stesso ripiano del profilo LED. I pannelli e le lastre di cartongesso possono facilmente supportare un attraversamento più lungo. Dato che i trasformatori devono poter essere ripiegati fuori dall'apertura, consigliamo che questa sia larga almeno 60 mm** e alta almeno 57 mm*. Questo può essere ottenuto con una laminazione incrociata con un pannello da 22 mm o utilizzando, ad esempio, un legno laminato da 70x35 mm.
In questo caso, le regole per aprire la luce e selezionare i profili sono le stesse della precedente.

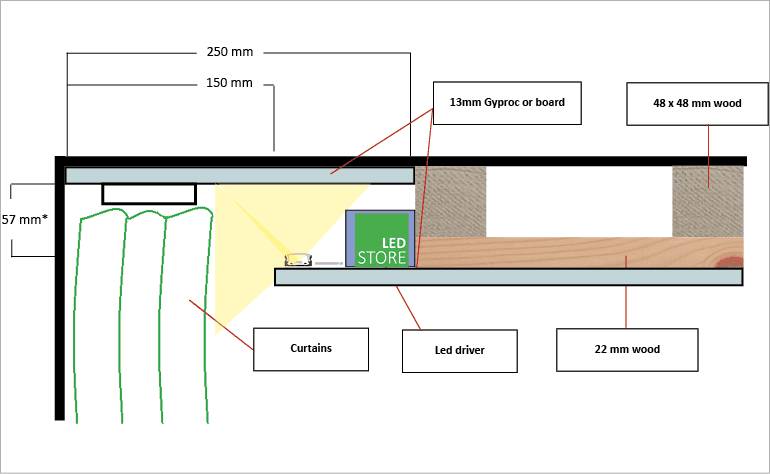

Luce indiretta con LED e trasformatore su un ripiano, più spazio per la tenda
Anche in questo caso, è necessario lasciare spazio alle tende. Una tenda a strato singolo richiede in genere circa 100 mm di spazio. La luce viene lasciata sul lato della stanza in modo che la luce possa entrare anche quando le tende sono chiuse.
Vale la pena notare che, a seconda del modello e dell'altezza delle tende, i 57 mm suggeriti sono un calibro ridotto e preferiremmo consigliare 100 mm o anche di più. Questo perché l'apertura è già larga 150 mm e il fondo della nicchia sarà visibile più vicino alla parete.

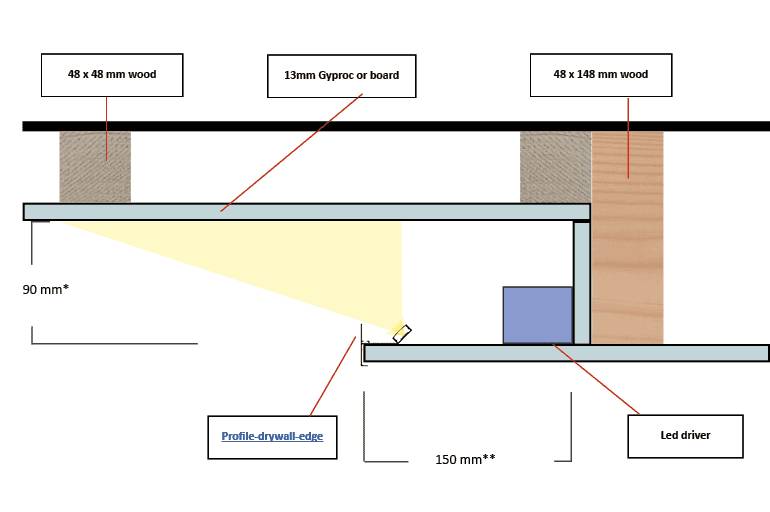

Luce indiretta al centro della stanza
Un design molto diffuso prevede una luce su una o addirittura su tutte le pareti, che circola per la stanza. Questa soluzione illumina il soffitto nell'area centrale della stanza e spesso fa sembrare la stanza più alta di quanto non sia.
Questa soluzione può essere utilizzata anche quando è necessario un arretramento, ad esempio per la flebo o altre tecnologie, ma si vuole massimizzare l'altezza della stanza.
La struttura dell'area centrale è determinata dal fatto che si tratti di un soppalco o di una struttura sotto le capriate del tetto. L'esempio mostra una struttura sotto il tetto in cemento o sotto le capriate (vedi figura seguente).
L'altezza della stanza e la tecnologia influenzano il design del bordo di discesa. Una "doppia discesa" di questo tipo è particolarmente utile se si desiderano apparecchi da incasso, come i faretti, nella parte centrale del tetto.

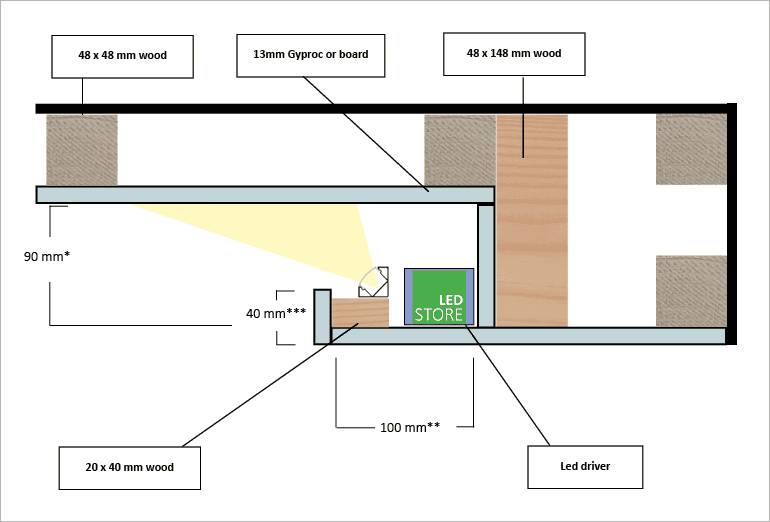

Il "fronte" minimo per una caduta è di 90 mm*, ma noi consigliamo una caduta di 200 - 300 mm per renderla più ariosa e far entrare più luce. Allo stesso tempo, il bordo anteriore può essere leggermente più alto di 40 mm*** e il trasformatore sarà sicuramente nascosto alla vista. Il trasformatore può anche essere collocato in una botola di servizio all'interno del ripiano o il ripiano può essere più lungo, consentendo al trasformatore di essere più lontano dal bordo del ripiano.
Esiste anche un modo rapido per creare il bordo anteriore della mensola: puoi utilizzare il profilo EDGE - LED di LedStore . Basta premere il profilo sull'estremità del cartongesso da 13 mm per rifinire il bordo del pannello e direzionare correttamente la luce. Il bordo anteriore del profilo in alluminio è alto 30 mm. In questo punto la mensola dovrebbe essere lunga più di 100 mm per nascondere meglio il trasformatore.
Finalmente
Esistono numerose altre strutture di calcolatori indiretti, di cui forniremo ulteriori immagini strutturali in questo articolo. Segui questa pagina per rimanere aggiornato.
Puoi trovare molte immagini di realizzazioni nella nostra galleria
Se sei interessato alle nuove possibilità dell'illuminazione a LED, contatta Lamp Shop Led Store per telefono, e-mail o visita il nostro negozio a Koivuhaa.
I nostri servizi includono anche un servizio di progettazione illuminotecnica e l'installazione di strisce LED e apparecchi di illuminazione su misura.
