Il trasformatore DALI è un componente intelligente che consente il controllo digitale di diversi tipi di carichi LED come luci RGB, CCT o monocromatiche. In questa guida illustreremo le caratteristiche e le modalità di funzionamento del trasformatore DALI di LedStore e come utilizzarlo.
Cos'è un trasformatore DALI e a cosa serve?
Nozioni di base: cosa significa DALI
Il DALI (Digital Addressable Lighting Interface) è uno standard internazionale di controllo dell'illuminazione che consente di assegnare un nome e un controllo individuale a ciascun apparecchio. Offre una soluzione efficiente dal punto di vista energetico, intelligente e scalabile per il controllo dell'illuminazione.
Il ruolo del trasformatore in un sistema DALI
Il trasformatore DALI funge sia da alimentatore che da unità di comunicazione. Converte l'alimentazione di rete agli apparecchi LED e trasmette i comandi DALI dal sistema di controllo agli apparecchi. Ad esempio, un trasformatore DT8 da 200W a 4 canali permette di controllare l'illuminazione RGBW o CCT da un unico dispositivo.
DT6 e DT8: qual è la differenza?
Dispositivo DALI di tipo 6 (DT6)
DT6 controlla luci LED monocromatiche. Ogni canale ha bisogno del proprio indirizzo DALI. Adatto a situazioni in cui ogni apparecchio funziona in modo indipendente e non è richiesto il colore.
Dispositivo DALI di tipo 8 (DT8)
DT8 ti permette di controllare i colori o la temperatura del colore con un unico indirizzo DALI. Questo rende il sistema più semplice ed efficiente, soprattutto per il controllo del colore e della luce bianca regolabile.
Panoramica dei canali LED del trasformatore DALI e della gestione della potenza
Sistema a 4 canali e gestione della potenza
Il trasformatore ha quattro uscite (ad esempio R, G, B, W) che possono essere utilizzate per controllare strisce LED multicanale. La potenza totale può arrivare a 200W (es. 4x50W).
Significato dei canali colore
- R - Rosso
- G - Verde
- B - Blu
- W - Bianco (o WW/CW)
Cablaggi e cablaggi
Nel manuale troverai gli schemi di cablaggio: RGB, Tc, XY, R9 hanno tutti collegamenti diversi. Cablaggio dall'alto verso il basso:
- Arancione +
- Arancione +
- Grigio 1/R/WW
- Grigio 2/G/CW
- Grigio 3/B/WW
- Grigio 4/W/CW
Modalità di funzionamento: 7c, Tc, R9, H5, t6, XY, spiegato

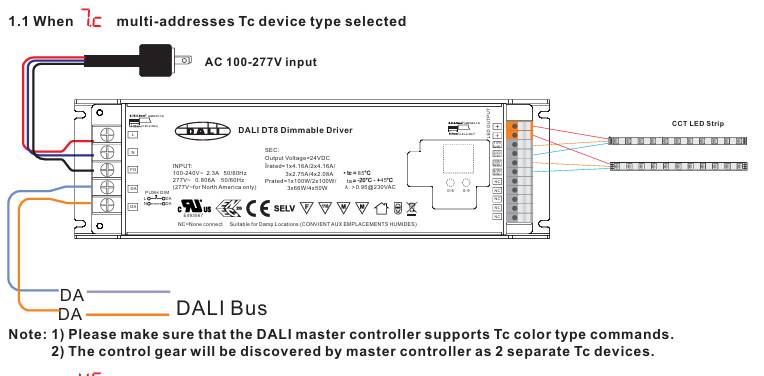

7c - Due carichi CCT su un trasformatore
Controlla due apparecchi di illuminazione regolabili Tc CCT separati con indirizzi DALI diversi. È ideale per gli ambienti in cui si desidera controllare più sorgenti luminose CCT in modi diversi. Canali 1+2 e 3+4 (2 indirizzi)

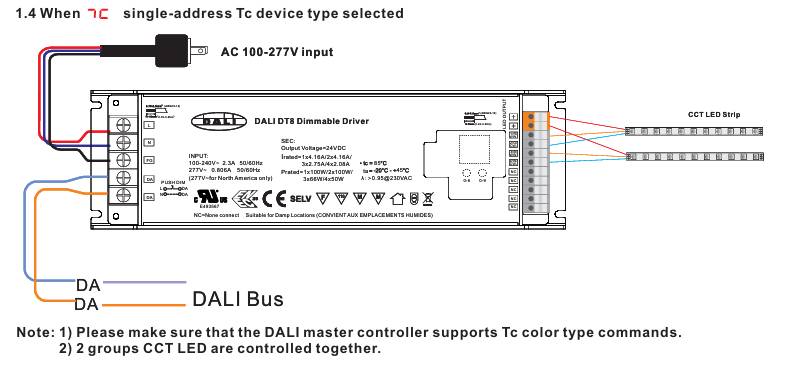

Tc - Controllo della temperatura del colore con un indirizzo DALI
Controlla i LED bianchi caldi e freddi con un unico indirizzo. Canali 1+2 e 3+4 (1 indirizzo)

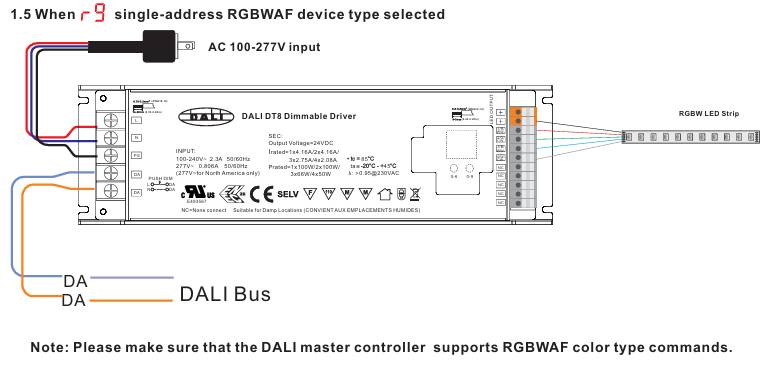

r9 - Gestione del colore RGBWAF
Una modalità a sei canali in cui gli apparecchi RGBWAF vengono gestiti da un unico indirizzo. Adatta per una gestione precisa del colore in spazi espositivi, teatri, ecc. Canali 1-4 RGBW (1 indirizzo)

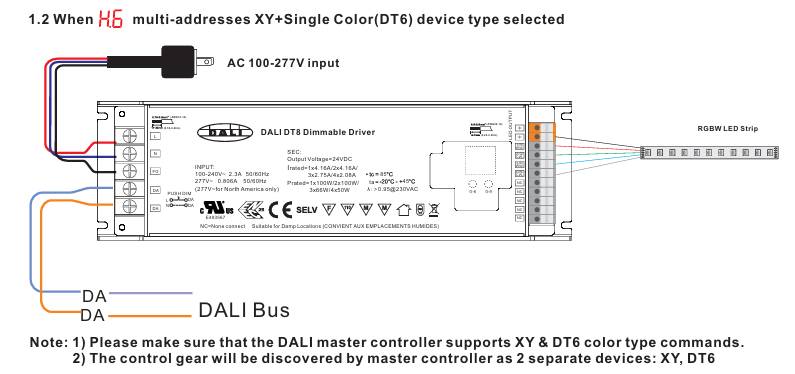

H6 - Modalità combinata RGB + monocromatica
Utilizza due indicatori: uno per le luci RGB e uno per i LED monocromatici. Combina colori e illuminazione generale in un unico sistema. Canali 1+2+3 RGB e 4 W, (2 indirizzi)

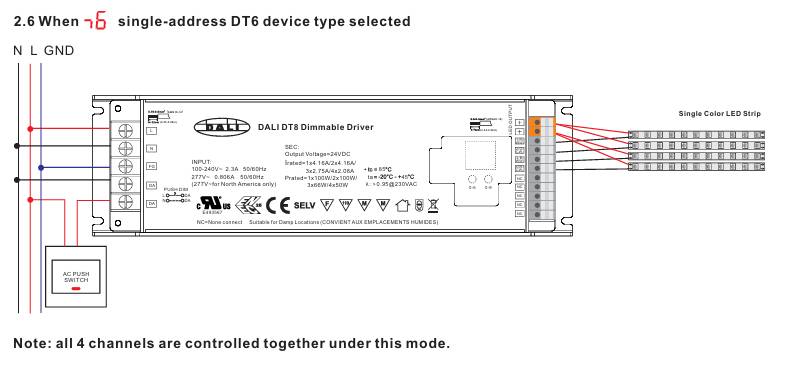

t6 - Controllo LED monocromatico
Spazio tradizionale per strisce LED monocromatiche. Ogni canale va allo stesso indirizzo. Adatto per installazioni semplici. 1-4 canali (1 indirizzo).

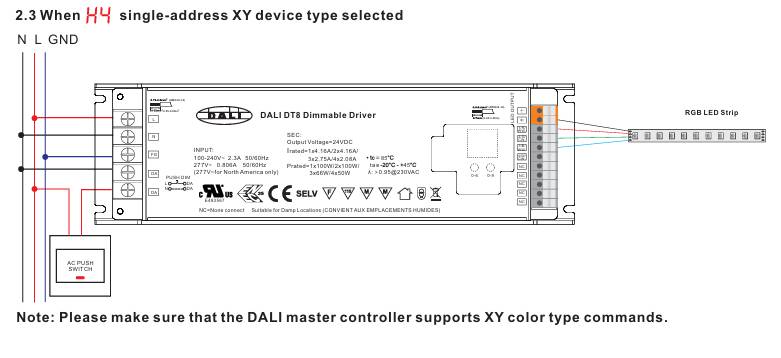

XY - Controllo del colore RGB
Utilizza le coordinate cromatiche CIE 1931 per controllare i colori RGB con un unico indirizzo DALI. Fornisce transizioni di colore più naturali rispetto all'RGB tradizionale. Richiede il supporto della funzione da parte del Master. Canali 1-4 (1 indirizzo)
Tabella
| Spazio | Funzione | Indirizzi DALI | Ideale per |
|---|---|---|---|
| 7C | 2x controllo CCT | 2 | Per la gestione di aree CCT separate |
| R9 | Colori RGBWAF | 1 | Riproduzione accurata dei colori |
| H5 | RGB + monocromatico | 2 | Illuminazione versatile con un unico dispositivo |
| t6 | LED monocromatico | 1-4 | Installazioni di base |
| XY | Controllo del colore RGB | 1 | Controllo del colore più comune |
| Tc | Regolazione CCT | 1 | Uffici, case, benessere |
La tabella mostra i parametri DALI
Selezione del carico e distribuzione dei canali
Ad esempio, in modalità Tc vengono utilizzati 2 canali (WW + CW), in modalità XY 3 (R+G+B), in modalità R9 4-6 canali.
I trasformatori DALI possono sopportare 100W per canale, tuttavia, la durata totale del carico dichiarata dal trasformatore.
100W = 1x100W, 2x50W o 4x25W 200W = 1x100W, 2x100W o 4x50W Driver 12-48V = 5x120W (Supporta anche la modalità RGB + CCT rc, 2 indirizzi)
