Azoula Zigbee to DALI master

Gateway Zigbee-DALI

Vuoi controllare le lampade DALI tramite smartphone, pulsanti Zigbee o sensori wireless? Il gateway Zigbee-DALI integra l'illuminazione DALI cablata e il sistema wireless Zigbee in un unico sistema. I dispositivi DALI possono essere integrati nel sistema di controllo intelligente Zigbee senza dover ricostruire l'intero sistema di illuminazione. Oppure puoi utilizzarlo semplicemente come un moderno sistema DALI.

Il gateway consente una comunicazione bidirezionale Zigbee-DALI: i dispositivi Zigbee possono controllare le luci DALI e, analogamente, i pulsanti e i sensori DALI possono controllare anche i dispositivi Zigbee. Tramite l’app mobile è possibile effettuare la configurazione iniziale, creare gruppi, scene, automazioni e altre impostazioni.

• Controllare le lampade DALI e i controller DALI tramite l’app mobile
• Controllare l’illuminazione DALI tramite pulsanti, telecomandi e sensori Zigbee
• Utilizzare pulsanti DALI e sensori DALI anche per il controllo di luci, tende e termostati Zigbee
• Creare gruppi e scene comuni che includano sia dispositivi Zigbee che DALI
• Creare automazioni basate su sensori, timer e altri dispositivi
• Controllare l'illuminazione in locale o tramite cloud
• Utilizzare la funzione "Circadian rhythm", in cui la luminosità e la temperatura di colore variano in base all’ora del giorno
• Monitorare il consumo energetico
• Collegare il sistema a Home Assistant
• Utilizzare il controllo vocale compatibile tramite Apple Home/Siri, Amazon Alexa e Google Home/Google Assistant

Un ponte tra due mondi

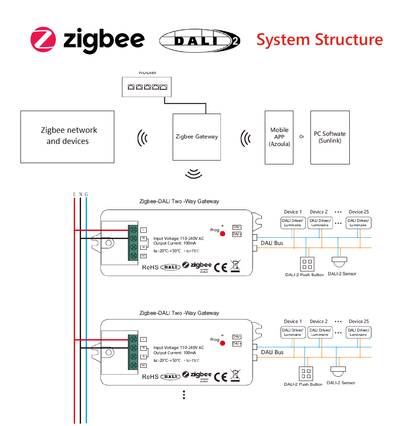

DALI è una soluzione estremamente affidabile per l'illuminazione fissa, mentre Zigbee introduce nel sistema pulsanti wireless, sensori, controllo mobile e automazione domestica intelligente. Con questo gateway non è necessario tenere separati i sistemi: è possibile collegare allo stesso sistema di controllo sia dispositivi DALI cablati che dispositivi Zigbee wireless.

Facile messa in funzione tramite app mobile

Il gateway viene collegato all’hub Zigbee Azoula, dopodiché è possibile individuare e configurare i dispositivi della bus DALI nell’app. Non è necessario alcun software pesante per PC per la normale configurazione e impostazione.

Il sistema può essere utilizzato localmente tramite rete locale o tramite un account utente nel cloud. In questo modo l’illuminazione può essere gestita, a seconda delle esigenze, sia solo localmente che anche da remoto. L’account cloud è necessario se si desidera integrare i comandi con Alexa, Siri o simili.

DALI DT6, DT7 e DT8: controllo dell’illuminazione versatile

Il gateway supporta diversi tipi di alimentatori DALI, come i dispositivi DT6, DT7 e DT8 Tc, XY e RGBWAF. Sono disponibili, ad esempio, la regolazione standard dell’intensità luminosa, la luce bianca regolabile e il controllo delle luci colorate compatibili.

CCT / Tunable White

Con i dispositivi DT8 Tc è possibile regolare sia la luminosità che la temperatura di colore direttamente dall’interfaccia utente.

Controllo del colore RGBWA

Con i dispositivi DT8 compatibili è possibile gestire anche l’illuminazione a colori e i relativi parametri DALI.

Zigbee controlla DALI e DALI può controllare Zigbee

La caratteristica fondamentale di questo prodotto è la bidirezionalità. È possibile configurare un pulsante Zigbee, un rilevatore di movimento, un sensore di luce o un telecomando per controllare i dispositivi DALI. In senso inverso, un dispositivo di input DALI, come un pulsante o un sensore, può essere configurato per controllare anche i dispositivi Zigbee.

Esempio: è possibile utilizzare un pulsante da parete wireless Zigbee per controllare l’illuminazione DALI esistente senza dover posare un nuovo cavo di comando fino al pulsante. Oppure è possibile utilizzare un pulsante DALI esistente per lo stesso funzionamento sia con le luci DALI che con i dispositivi Zigbee.

Fino a 200 gruppi e 200 scene

Il gateway amplia la logica tradizionale DALI e consente di creare fino a 200 gruppi e 200 scene. Lo stesso gruppo o la stessa scena può includere sia luci Zigbee che dispositivi DALI control gear. Un singolo dispositivo control gear può essere collegato a un massimo di 30 gruppi e 30 scene.

Automazioni con sensori, dispositivi e temporizzatori

Le automazioni possono essere attivate da sensori, altri dispositivi o da un timer. In questo modo è possibile realizzare, ad esempio, un'illuminazione basata sul movimento, un controllo in funzione del livello di luminosità o scenari di illuminazione legati all'ora del giorno.

Nella funzione circadiana, la temperatura di colore e la luminosità della luce possono essere programmate in modo da variare automaticamente nel corso della giornata, imitando le variazioni della luce naturale. È possibile impostare fino a 24 punti temporali per giorno e il programma può essere ripetuto nei giorni della settimana selezionati.

Monitoraggio del consumo energetico

Il sistema è dotato di una funzione di monitoraggio dell'energia che consente di visualizzare i consumi, ad esempio a livello dell'intero sistema, di un'area o di un singolo dispositivo. È possibile impostare per ogni dispositivo una potenza corrispondente al suo carico effettivo, e il gateway aggiorna i dati di consumo ogni mezz'ora.

Comando vocale e Home Assistant

Il gateway può essere collegato a Home Assistant e, tramite un gateway Zigbee compatibile e il relativo servizio, il sistema supporta anche il controllo vocale tramite Apple Home & Siri, Amazon Alexa e Google Home / Google Assistant.

Dispositivi DALI supportati

Il gateway supporta, tra gli altri, i seguenti tipi di dispositivi DALI:

• Alimentatori: DT6, DT7, DT8 Tc, DT8 XY e DT8 RGBWAF
• Dispositivo di ingresso 301: pulsanti
• Dispositivo di input 302: manopole
• Dispositivo di ingresso 303: sensori di movimento
• Dispositivo di ingresso 304: sensori di intensità luminosa

Numero di dispositivi

• Fino a 16 dispositivi DALI control gear
• Massimo 16 dispositivi di ingresso DALI
• Il numero definitivo dipende dall'alimentazione disponibile sul bus DALI
• Fino a 200 gruppi
• Fino a 200 scene

Dati tecnici

• Tipo di prodotto: gateway Zigbee-DALI bidirezionale
• Tensione di alimentazione: 110-240 V CA
• Corrente di uscita DALI: 100 mA
• Tipi di alimentatori supportati: DALI DT6, DT7, DT8 Tc, DT8 XY, DT8 RGBWAF
• Tipi di dispositivi di ingresso supportati: 301, 302, 303 e 304
• Controllo: app mobile Azoula
• Controllo locale e via cloud
• Supporto per Home Assistant
• Monitoraggio del consumo energetico
• Funzione "Ritmo circadiano"

A chi è adatto?

Il gateway Zigbee-DALI è particolarmente indicato per abitazioni, uffici, sale riunioni, scuole, appartamenti di grandi dimensioni e progetti di medie dimensioni, in cui si desidera mantenere l’affidabilità del sistema DALI aggiungendovi la connettività wireless e il controllo intelligente offerti da Zigbee.

È una buona scelta, ad esempio, quando la struttura dispone già di un impianto di illuminazione DALI, ma si desidera aggiungere il controllo tramite smartphone, pulsanti wireless, sensori Zigbee o automazione intelligente senza dover sostituire l’intero sistema.

Da tenere presente

Il controllo tramite dispositivi mobili, cloud e sistema domotico richiede un gateway/hub Zigbee Azouls. L'alimentazione del bus DALI del gateway è di 100 mA, pertanto il numero massimo effettivo di dispositivi DALI dipende dal consumo energetico dei dispositivi collegati al bus, 16+16 pezzi.

Trasformatori CCT Zigbee

Prodotti CCT Zigbee da utilizzare quando si desidera un controllo CCT continuo. compatibile con Philips HUE!

L'apparecchio viene ordinato senza trasformatore proprio e viene selezionato un trasformatore di gruppo per i faretti CCT o i pannelli CCT, nonché per le strisce led CCT.

La dimensione del trasformatore per gli spot e i pannelli si calcola sommando i Watt + 25%.

Per le strisce led CCT, è sufficiente un margine del 15%.

ad esempio, 4x 9W CCT spot = 45W, quindi il più vicino è 50W
