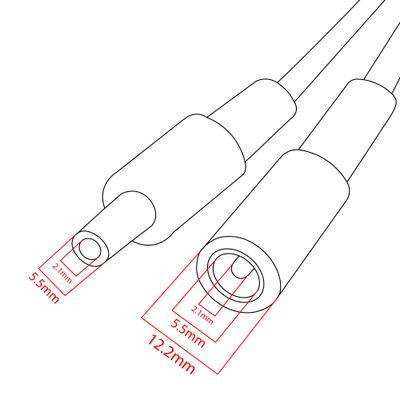

Se avete bisogno di una lunghezza maggiore per i vostri cavi CC, ordinate questo cavo intermedio di 5 m tra la striscia LED e il trasformatore. il cavo da 5 m ha un'estremità maschio e una femmina. 16 AWG (1,29mm3) per un carico di 150W 24V.
Aiuto nella scelta
Chiedi aiuto per scegliere la striscia LEDInserisci quantità o lunghezza e paese: vedrai i metodi di consegna e i prezzi come in cassa.
Calcolo…
I prezzi includono l'IVA. Il prezzo finale viene calcolato alla cassa per l'intero carrello.
Se avete bisogno di una lunghezza maggiore per i vostri cavi, ordinate questo cavo di 5 m tra la striscia led e il trasformatore. Il cavo intermedio ha un'estremità maschio e una femmina. Si adatta bene agli apparecchi bianchi.
Tutte le nostre strisce led hanno connettori femmina a entrambe le estremità (tranne le strisce RGB e CCT).
Cavo spesso!
il cavo da 16AWG o 1,29mm3 consente carichi da 150W (6,25A) a 24V senza che il cavo si sciolga.
| GTIN | 6430066186952 |
|---|---|
| Dimensioni (mm) | 5m |
| Colore | Bianco |
| Garanzia (anni) | 5 anni |
| Classe energetica | B (185lm/W) |
| Omologazioni | CE |
| Progettato in Finlandia | No |
i 24V durano facilmente 15-20m con un normale cavo da 0,75mm3. I prodotti a 12V calano di tensione alla metà del tempo.
Ad esempio, nelle cucine, quando si tratta di illuminazione da banco, il trasformatore può essere installato in cima a un mobile, su un ripiano superiore o dietro uno zoccolo. Un trasformatore controllato senza fili può essere inserito dietro un forno a microonde, sopra un frigorifero o persino nell'armadio di una cappa da cucina. Nelle stanze, il trasformatore viene solitamente installato dietro una botola di servizio o, se nella stanza sono presenti luci a pannello, possono essere utilizzate come botole. Per i trasformatori da collocare all'esterno, è necessario considerare un adeguato grado di protezione IP.
Le dimensioni del trasformatore si calcolano moltiplicando il consumo metrico della striscia LED per la lunghezza utilizzata per l'installazione, quindi moltiplicando per 1,1 o 1,15 per ottenere un margine del 10-15%.
Ad esempio, 100W, o 100 Watt, significa che il trasformatore ha una capacità di carico totale di 100W.
Se nel trasformatore è installata una striscia LED con una potenza di 14,4W/metro, il trasformatore da 100W sopporterà 6,3 metri di striscia LED con un margine del 10%.
Sì, è possibile. Le strisce led sono tutte installate in parallelo (cioè colore per colore) con i plus nel proprio fascio e i minus nel proprio fascio. È possibile farlo anche con una zolletta di zucchero o un connettore Waco.
Tenere presente che il trasformatore avrà comunque una capacità di carico totale sufficiente.
12V è un sistema a 12 volt e 24V è un sistema a 24 volt. Non vanno confusi. i prodotti LED a 24 V funzionano in modo più affidabile perché la tensione non scende così rapidamente su lunghe distanze.
una striscia di led a 12V in un trasformatore a 24V fornisce troppa tensione alla striscia di led, che si scalda troppo e si brucia rapidamente. il nastro a 24V invece non si accende nemmeno con un alimentatore a 12V.
24V durerà facilmente 15-20m con un normale cavo da 0,75mm3. la tensione a 12 V si riduce della metà.
Watt = Ampere / Potenza. Cioè, un trasformatore da 5A a 24DCV può sopportare 120W di potenza o un trasformatore da 120W a 24V può sopportare 5A.
il controllo mA mantiene costante la corrente, ma la tensione varia in base al carico e al livello di regolazione. Il trasformatore viene sempre dimensionato con precisione prima dell'installazione e non può essere dimensionato a posteriori.
Con la tensione continua, la stessa tensione viene applicata a tutti, ad esempio 24 V, e ogni apparecchio assorbe la quantità di corrente richiesta (A). Gli apparecchi Led dimmerabili sono generalmente controllati in mA e le strisce Led in CC.
19/07/2021
19/07/2021
Non hai trovato la risposta? Chiedi a noi: ti rispondiamo via e-mail.
Le luci LED di alta qualità hanno anche un elevato indice di resa cromatica, o CRI. Un buon indice di resa cromatica (CRI) per l'uso domestico è superiore a 90, mentre oggi molte luci di mercato si avvicinano purtroppo a 80.
Il CRI indica la capacità di una luce LED di visualizzare i colori come dovrebbero. Per i progettisti e gli architetti, così come per gli arredatori, dovrebbe essere una delle considerazioni più importanti. Assicuratevi che l'illuminazione sia perfetta, in modo che le vostre opere d'arte siano come dovrebbero essere.
L'indice di resa cromatica è espresso da un numero su una scala da zero a 100, dove 0 = nessuna resa cromatica e 100 = piena resa cromatica. L'indice di resa cromatica delle luci LED è noto anche come Ra, misurato su una scala più piccola rispetto al CRI. Questo valore Ra non include, ad esempio, i toni rossi o le tonalità della pelle, quindi si tratta di un dato "approssimativo" della reale qualità di una luce LED.
Il valore Ra misura la riproduzione dei colori utilizzando otto diversi colori di riferimento. Il CRI tiene conto di una gamma più ampia (15) di lunghezze d'onda, compresi i rossi e altri colori caldi.
{{collection items="CRI tab"}}
Il valore Ra viene calcolato tagliando la gamma di lunghezze d'onda, ponderando i toni del blu e del viola e calcolando la media ponderata dei numeri R 1-8.
Sono esclusi dal valore Ra, ad esempio, la resa cromatica dei rossi, dei gialli, dei verdi e delle tonalità vicine al tono della pelle. Questi sono descritti da valori R compresi tra 9 e 15. Di seguito è riportata l'immagine di un risultato di misurazione che confonde facilmente il consumatore.
Questa misurazione è stata effettuata su uno spot Led da 9W CCT
Per saperne di più su questo argomento:
Resa cromatica dei LED - Qual è la differenza tra CRI e valore Ra?
NOTA! LedStore non è responsabile per i guasti del prodotto dovuti a un'installazione non corretta, anche durante il periodo di garanzia.
Si prega di leggere le seguenti istruzioni per garantire un'installazione e un utilizzo sicuri e per assicurare la massima durata possibile della striscia LED. Oltre al presente manuale, consultare le caratteristiche e le informazioni sul prodotto della striscia LED sul sito https://ledstore.fi.
1. Utilizzare un trasformatore adatto alla striscia LED. La tensione della striscia LED è di 12V o 24V. Il trasformatore di rete deve avere la stessa tensione della striscia LED.
2. Scegliere un alimentatore con una potenza nominale che copra il 10% in più del carico richiesto dalla striscia LED. 14,4 W/m La striscia LED necessita di un alimentatore con una capacità di carico di almeno 80 W per cinque metri. La potenza dell'alimentatore si calcola con la formula: potenza della striscia LED per metro * numero di metri richiesti * 1,1. Il moltiplicatore aggiunge un margine del 10% per garantire che l'alimentatore non sia sovraccarico.
Quindi in questo caso 14,4 * 5 * 1,1 = 79,2 o 80W di trasformatore.
3. Scegliere un nastro a prova di umidità IP65 per gli ambienti umidi, a meno che il profilo LED non sia a prova di umidità. A prova di umidità anche per le aree polverose, a meno che il profilo non abbia un diffusore o una copertura.
4. Si consiglia di non installare la striscia LED a temperature superiori a 50 gradi Celsius.
5. Srotolare la striscia LED dal rotolo e verificarne il funzionamento accendendola per un breve periodo. Se la striscia LED è in rotolo, il test deve durare poco, al massimo qualche decina di secondi, per evitare che la striscia LED si scaldi troppo mentre è in rotolo e inizi a sciogliere il nastro adesivo.
6. La striscia LED non deve essere piegata, tirata o attorcigliata per evitare che si rompa dall'interno. Se si rompe, in genere uno o più circuiti LED tra i punti di rottura possono spegnersi (circuiti LED in serie), ma le altre parti della striscia funzionano (sezioni della striscia collegate in parallelo).
7. Il lavoro sul lato a bassa corrente può essere fatto dal consumatore, cioè l'installazione della striscia LED può essere fatta quando si ha familiarità con l'argomento e si acquista un trasformatore a spina per collegare la striscia LED alla rete.
8. La striscia LED può essere tagliata e saldata nei punti contrassegnati sulla striscia. Il nastro è contrassegnato con +. Dopo il taglio, la protezione dall'umidità viene ripristinata con una goccia di silicone nel punto di taglio.
9. Le strisce LED di LedStore sono sempre montate su un profilo di alluminio o metallo per garantire la dissipazione del calore generato dalla striscia LED e il raggiungimento delle ore di funzionamento promesse dalla striscia, pari a circa 50.000.
I trasformatori sono quasi sempre dotati di connettori a vite o rapidi, ma la striscia LED CCT (temperatura di colore controllata) ha tre (3) fili:
Figura 1. Striscia LED CCT in primo piano, 24V + e due fili negativi W e C.
+, caldo (WW) e freddo (CW)
Per collegare il nastro, leggere i segni sulla parte superiore del trasformatore, che dovrebbe indicare i terminali + e WW e CW. Talvolta WW e CW sono contrassegnati con -1 e -2.
Figura 2: Due diversi metodi di collegamento su un trasformatore CCT per una strip LED.
Verificate tirando delicatamente che i fili siano correttamente in posizione all'estremità a bassa corrente. Collegate la spina alla parete e le luci dovrebbero accendersi.
Avete installato inavvertitamente dei fili bipolari? Contattateci, vi diremo di più.
Anche questi trasformatori sono quasi sempre dotati di connettori a vite o rapidi, all'estremità della bassa corrente. Per il collegamento alla rete elettrica, le istruzioni sono sempre le stesse: o una spina già pronta da inserire nel muro o un installatore per fare un'installazione fissa. A questo punto la striscia LED ha 4 o 5 fili, con una striscia LED regolabile in base al colore. 4 fili significa RGB senza luce bianca, mentre 5 fili significa che la striscia LED ha RGB+W, cioè una luce bianca separata. Di seguito sono riportati i colori dei fili più comunemente utilizzati, con il nero che rappresenta il più e gli altri il meno.
Figura 3: Striscia di led a punti RGBW in primo piano (mi scuso per l'immagine sfocata).
La striscia viene collegata leggendo i segni sul trasformatore, che dovrebbe indicare + e R, G, B, W. A volte sono contrassegnati da -1,-2,-3 e -4 nello stesso ordine.
Figura 4: Terminali del trasformatore + , -1-2-3-4 RGBW
Anche in questo caso, fate una prova tirando per assicurarvi che i fili siano posizionati correttamente. Collegare la spina alla parete e le luci si accenderanno. Per dimmerare e regolare il colore della striscia RGB è necessario un'unità di controllo dedicata.
In questi casi, il trasformatore è collegato direttamente ai terminali INPUT + e - dell'unità di controllo e l'uscita della striscia LED RGBW o CCT è collegata ai terminali corrispondenti.
Figura 5: Collegamento della striscia LED RGBW al trasformatore e all'unità di controllo.
Maggiori informazioni nel nostro articolo Collegamento di una striscia luminosa a LED a un trasformatore.
LedStore è un esperto di illuminazione a LED e di progettazione illuminotecnica dal 2010. Abbiamo un nostro reparto di progettazione, quindi i nostri prodotti sono tecnicamente di altissimo livello. I nostri prodotti sono garantiti fino a 7 anni. Ci occupiamo anche di manutenzione dell'illuminazione.
Collegamento in parallelo delle strisce a LED - Discutiamo il principio del collegamento in parallelo e forniamo un esempio.
Scollegamento delle strisce a led - Scollegamento delle strisce a led e sostituzione dei pezzi delle strisce a led.
Striscia luminosa a led non si accende - Esaminiamo i motivi per cui la striscia luminosa a led non si accende.
Striscia luminosa a LED lampeggiante - Perché la striscia luminosa a LED lampeggia? Le ragioni sono molteplici e le analizzeremo tutte.
Durata della striscia luminosa a LED - Cosa influisce sulla durata e perché altre strisce durano di più?
Montaggio della striscia luminosa a LED - Come si monta la striscia luminosa a LED all'interno o all'esterno? Cosa devo considerare?
Collegamento della striscia luminosa a LED RGB - Come si collega una striscia luminosa a LED RGB a diversi dispositivi di controllo?
Estensione della striscia luminosa a LED - Come si saldano le giunzioni? Una piccola guida alla saldatura per i principianti.
