Controllore LED a parete DALI CCT, DT8 per bus DALI

Pulsante DALI (DT8) per la regolazione della tonalità e della luminosità della luce

Pulsante DALI per il controllo di apparecchi CCT, ovvero per la dimmerazione e la regolazione continua della temperatura di colore della luce. Con questo comando è possibile controllare tutti i nostri apparecchi regolabili CCT, come i pannelli CCT-led e le strisce CCT-led.

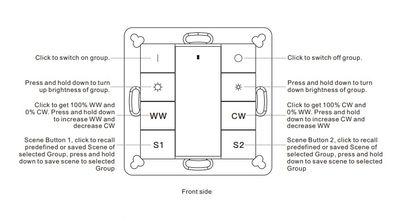

Il pulsante consente di dimmerare le luci e di modificare la temperatura di colore della luce in modo continuo da bianco caldo a bianco freddo (ad es. 2500-6500K).

Il pulsante può essere utilizzato per controllare i trasformatori DALI DT8 (DALI2), che dispongono anche della funzione CCT.

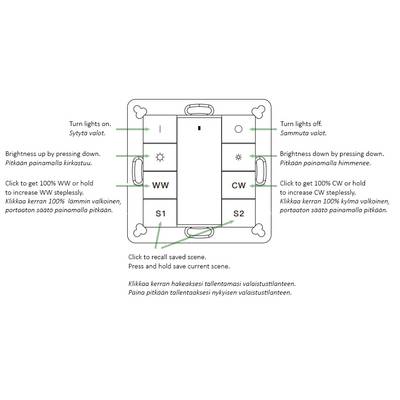

Il pulsante dispone anche di due slot di memoria per le impostazioni preferite. Qui è possibile memorizzare comodamente, ad esempio, l'illuminazione serale preferita e anche l'illuminazione diurna più intensa.

Dimensioni del pulsante: 80,5 mm x 80,5 mm x 15 mm più uscita DALI (all'interno della scatola a muro).

Caratteristiche del controllore DALI CCT

• Alimentazione tramite bus DALI, senza necessità di alimentazione supplementare.
• Regolazione continua della temperatura di colore della luce da bianco caldo a freddo.
• Dimmerazione continua da 0 a 100%.
• Due posizioni di memorizzazione per le impostazioni preferite.
• Compatibile con le comuni cornici a pulsante da 55 mm come Schneider (Exxact), Berker (S1, B1, B3, B7, Glass), Gira (Standard55, E2, Event, Espirit), Jung (A500, APlus), Metre (M-Smart, M-Arc, M-Plan), Ensto (Intro)

Che cos'è il DALI?

La dimmerazione DALI è un sistema di controllo dell'illuminazione che utilizza un protocollo digitale per comunicare tra il controllore dell'illuminazione e le luci stesse. Ciò consente di controllare con precisione la luminosità e il colore di singole luci o gruppi di luci, nonché di memorizzare e richiamare situazioni di illuminazione pre-programmate. I sistemi di dimmerazione DALI sono generalmente costituiti da un controllore DALI che invia i comandi e da luci compatibili DALI che possono ricevere e rispondere a tali comandi.

Il sistema DALI funziona al meglio quando è progettato e costruito da zero. Questo perché sono necessari due fili di controllo per collegare i dispositivi.

Le caratteristiche principali del DALI sono

• È un protocollo libero! Chiunque può utilizzarlo.
• La certificazione DALI2 richiede che i dispositivi prodotti da aziende diverse funzionino insieme. LedStore utilizza solo prodotti certificati.
• DALI è abbastanza facile da implementare. È possibile installare i fili di alimentazione e di controllo uno accanto all'altro, perché non hanno bisogno di essere protetti. Quindi 5 fili vanno ovunque: L, N, terra e 2 fili di controllo (5×1,5 MMJ)
• I fili possono essere installati in qualsiasi modo, purché si trovino entro 100 m dal controllore DALI BUS. La distanza può essere ancora maggiore se si utilizzano dei ripetitori. La lunghezza massima consigliata della rete DALI è di 300 metri.
• Poiché DALI utilizza segnali digitali per la comunicazione anziché segnali analogici, i dispositivi avranno gli stessi valori di dimmerazione. Ciò rende il controllo dei gruppi di comando altamente funzionale e preciso.
• Il sistema di indirizzamento del sistema (indirizzo DALI) assicura che ogni dispositivo o gruppo possa essere controllato individualmente.
• Con un unico master DALI è possibile controllare fino a 64 dispositivi DALI ECD
• Con un master DALI si possono controllare fino a 64 dispositivi ECG DALI
• Fino a 16 gruppi possono essere controllati da un master DALI
• Un master DALI può controllare fino a 16 scene

Termini DALI

Il DALI è difficile da capire per un principiante. Cosa significano tutti i termini? Ecco i termini in breve

Master DALI

Un master DALI è un centro di controllo o cuore che di solito contiene anche l'alimentazione per il bus DALI. Il master DALI è il cervello del sistema che controlla tutti i dispositivi. Il master può essere programmato e gestito in modi diversi, a seconda del master.

• USB al computer e il master è collegato e il software DALI è installato sul computer.
• Versione IOT in cui il master è controllato da un telefono cellulare/tablet in modalità wireless sulla stessa rete Wifi

Bus DALI

Se il master DALI è il cuore del sistema, il bus DALI è l'arteria. Trasporta tutti i comandi in modo digitale tra tutti i dispositivi. Il bus è un cavo a 2 poli che si collega a OGNI DISPOSITIVO DALI! La lunghezza massima del bus è solitamente di 300 metri. Il bus può essere esteso con ripetitori/alimentatori o aggiungendo master DALI.

Alimentazione del bus DALI

Di solito è incluso nel master DALI. La sua funzione è quella di mantenere la tensione del bus, che trasporta una tensione di 100-300mA a 16V che veicola le informazioni.

ECG

ECG è l'acronimo di Electronic Contor Gear, ovvero un dispositivo che fornisce la tensione alle luci, ecc. Un master DALI può controllare fino a 64 dispositivi ECG (OUTPUT).

ECD

ECG è l'acronimo di Electronic Contor device, ovvero un dispositivo che impartisce comandi ai dispositivi, tra cui pulsanti DALI e sensori DALI. Un master DALI può controllare fino a 64 dispositivi ECD (INPUT).

Gruppo

In DALI, i dispositivi possono essere aggiunti a gruppi. Un master DALI può avere fino a 16 gruppi. Lo scopo di un gruppo è ridurre il numero di segnali DALI nella rete e facilitare il funzionamento. Quando un gruppo riceve un comando, ad esempio "dim", tutti i dispositivi ECG di quel gruppo si oscurano. I dispositivi del gruppo si comportano quindi in modo identico. Se si desidera che i dispositivi del gruppo siano a livelli diversi, si tratta di una scena.

Scena

È possibile memorizzare scene per determinati pulsanti DALI. Una scena è una situazione di illuminazione in cui le luci vengono regolate in base alla situazione. Esempio: si crea una scena "SERA" in cui le plafoniere sono spente e l'illuminazione indiretta è regolata su calda e fioca. Questo facilita l'uso quotidiano, in quanto è possibile richiamare la scena di illuminazione salvata con la semplice pressione di un pulsante. In un master DALI è possibile memorizzare fino a 16 scene. Queste sono comprese nell'intervallo 0-15.

Vantaggi della dimmerazione DALI

Il DALI dimmerabile è una tecnologia di controllo dell'illuminazione potente e flessibile che offre molti vantaggi rispetto ai tradizionali sistemi di dimmerazione analogici. La precisione, l'efficienza energetica, la scalabilità e la capacità di integrarsi con altri sistemi di automazione degli edifici la rendono adatta a un'ampia gamma di applicazioni in edifici commerciali, industriali e residenziali. Ecco i vantaggi della dimmerazione DALI:

• Precisione: la dimmerazione DALI consente un controllo preciso della luminosità e del colore di singole luci o gruppi di luci, particolarmente utile negli edifici commerciali, industriali e residenziali. Ciò consente un maggiore controllo e flessibilità nella progettazione illuminotecnica.
• Efficienza energetica.
• Scalabilità: i sistemi di dimmerazione DALI possono essere facilmente estesi per controllare un gran numero di luci, il che li rende adatti a grandi progetti commerciali o industriali.
• Integrazione: i sistemi di dimmerazione DALI possono essere facilmente integrati con altri sistemi di automazione degli edifici, come i sistemi HVAC e di sicurezza, consentendo un migliore controllo e automazione dell'illuminazione dell'edificio.
• Dalla semplice accensione e spegnimento alle opzioni di controllo più avanzate, come l'impostazione e il ripristino di condizioni di illuminazione pre-programmate, la dimmerazione DALI consente un'ampia gamma di opzioni per il controllo delle luci.
• Standard aperto: garantisce che i dispositivi di produttori diversi funzionino sempre allo stesso modo quando vengono collegati tra loro. È inoltre possibile sostituire i componenti esistenti con altri più recenti e migliori, man mano che si rendono disponibili.
• Facile da installare: con la tecnologia a fibre ottiche DALI, non è necessario suddividere le luci in zone o tenere traccia del cablaggio. Non dovete quindi preoccuparvi di tenere traccia del numero di zone o di fili. Questi fili controllano tutti i dispositivi. Gli installatori non devono tenere traccia di tutto, perché non devono sapere come saranno installate le luci.
• Facile da cambiare. Dopo un po' di tempo, si potrebbe desiderare di cambiare le luci e di acquistare qualcosa di più bello. Il software centralizzato consente di cambiare facilmente i profili di illuminazione.

Trasformatori CCT DALI2 (DT8)

Prodotti CCT DALI2 da utilizzare quando si desidera un controllo CCT continuo.

L'apparecchio viene ordinato senza trasformatore e viene selezionato un trasformatore di gruppo per gli spot CCT o i pannelli CCT, nonché per le strisce led CCT.

La dimensione del trasformatore per gli spot e i pannelli si calcola sommando i Watt + 25%.

Per le strisce led CCT, è sufficiente un margine del 15%.

ad esempio, 4x 9W CCT spot = 45W, quindi il più vicino è 50W

Alcuni dei nostri trasformatori DALI2 (DT8)
