Dimmer a rullo DALI, controller RGB DALI DT8, master DALI

Dimmer a rullo DALI, controller RGB AC/DALI DT8 MCU

Il dispositivo è una MCU (Master Control Unit) DALI con alimentatore bus DALI incorporato, in grado di alimentare il bus DALI quando è collegato alla rete 100-240VAC. Può anche alimentare il bus DALI quando non è collegato alla rete elettrica.

È possibile collegare alla rete CA un massimo di 2 MCU, mentre gli altri MCU sono alimentati dal bus DALI. Ogni circuito di controllo consente di integrare simultaneamente fino a 100 ECG DALI e fino a 4 MCU DALI (punti di controllo).

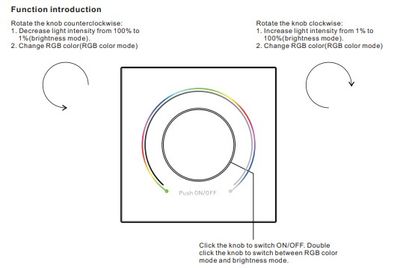

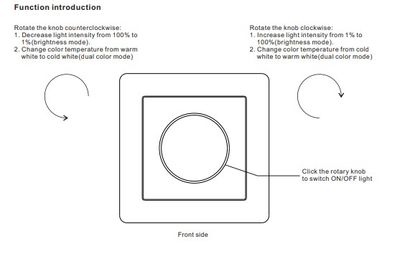

È possibile passare dalla modalità colore alla modalità luminosità facendo doppio clic sulla manopola e ruotandola per raggiungere il livello desiderato.

Come si utilizza il dimmer a rullo DALI DT8 RGB MCU?

Rete DALI indipendente senza programmazione

Essendo un MCU (Master Control Unit), l'unità può essere utilizzata senza il tradizionale MASTER DALI. Il controller è alimentato dalla rete elettrica e due fili (bus DALI) sono collegati direttamente ai trasformatori e ai controller DALI DT8 RGB. Nient'altro!

Il dispositivo funge quindi da Master DALI, per un massimo di 50 dispositivi. È quindi indicato, ad esempio, per l'ufficio o la casa come semplice controller senza programmazione DALI.

È possibile utilizzare un massimo di 4 di questi controller RGB nella stessa rete DALI indipendente, di cui massimo 2 collegati alla rete!

Come parte di una rete DALI come controller

Un altro modo per utilizzarlo è collegarlo a una rete DALI come un normale dispositivo e controllare il gruppo di illuminazione RGB desiderato.

Caratteristiche del controller DALI RGB MCU roller

• DT8 RGB DALI MCU
• Alimentatore DALI integrato da 100 mA per alimentare fino a max. 50 ECG DALI.
• In alternativa, è alimentato da un bus DALI quando non è collegato alla rete elettrica.
• Max. 100 ECG DALI su una linea DALI possono essere controllati da 4 MCU (2 di rete, 2 di bus DALI).
• Consente la selezione di 1 gruppo DALI direttamente dal controller e il controllo di uno qualsiasi dei 16 gruppi.
• Supporta luci DALI DT8 RGB e LED dimmerabili.
• Consente di impostare e rimuovere il livello minimo di dimmerazione.

Che cos'è il DALI?

La dimmerazione DALI è un sistema di controllo dell'illuminazione che utilizza un protocollo digitale per comunicare tra il controller dell'illuminazione e le luci stesse. Ciò consente un controllo preciso della luminosità e del colore di singole luci o gruppi di luci, nonché la memorizzazione e il richiamo di situazioni di illuminazione pre-programmate. I sistemi di dimmerazione DALI sono generalmente costituiti da un controllore DALI che invia i comandi e da luci compatibili DALI che possono ricevere e rispondere a tali comandi.

Il sistema DALI funziona al meglio quando è progettato e costruito da zero. Questo perché sono necessari due fili di controllo per collegare i dispositivi.

Le caratteristiche principali del DALI sono

• È un protocollo libero! Chiunque può utilizzarlo.
• La certificazione DALI2 richiede che i dispositivi prodotti da aziende diverse funzionino insieme. LedStore utilizza solo prodotti certificati.
• DALI è abbastanza facile da implementare. È possibile installare i fili di alimentazione e di controllo uno accanto all'altro, perché non hanno bisogno di essere protetti. Quindi 5 fili vanno ovunque: L, N, terra e 2 fili di controllo (5×1,5 MMJ)
• I fili possono essere installati in qualsiasi modo, purché si trovino entro 100 m dal controllore DALI BUS. La distanza può essere ancora maggiore se si utilizzano dei ripetitori. La lunghezza massima consigliata della rete DALI è di 300 metri.
• Poiché DALI utilizza segnali digitali per la comunicazione anziché segnali analogici, i dispositivi avranno gli stessi valori di dimmerazione. Ciò rende il controllo dei gruppi di comando altamente funzionale e preciso.
• Il sistema di indirizzamento del sistema (indirizzo DALI) assicura che ogni dispositivo o gruppo possa essere controllato individualmente.
• Con un unico master DALI è possibile controllare fino a 64 dispositivi DALI ECD
• Con un master DALI si possono controllare fino a 64 dispositivi ECG DALI
• Fino a 16 gruppi possono essere controllati da un master DALI
• Un master DALI può controllare fino a 16 scene

Termini DALI

Il DALI è difficile da capire per un principiante. Cosa significano tutti i termini? Ecco i termini in breve

Master DALI

Un master DALI è un centro di controllo o cuore che di solito contiene anche l'alimentazione per il bus DALI. Il master DALI è il cervello del sistema che controlla tutti i dispositivi. Il master può essere programmato e gestito in modi diversi, a seconda del master.

• USB al computer e il master è collegato e il software DALI è installato sul computer.
• Versione IOT in cui il master è controllato da un telefono cellulare/tablet in modalità wireless sulla stessa rete Wifi

Bus DALI

Se il master DALI è il cuore del sistema, il bus DALI è l'arteria. Trasporta tutti i comandi in modo digitale tra tutti i dispositivi. Il bus è un cavo a 2 poli che viene collegato a OGNI DISPOSITIVO DALI! La lunghezza massima del bus è solitamente di 300 metri. Il bus può essere esteso con ripetitori/alimentatori o aggiungendo master DALI.

Alimentazione del bus DALI

Di solito è incluso nel master DALI. La sua funzione è quella di mantenere la tensione del bus, che trasporta una tensione di 100-300mA a 16V che veicola le informazioni.

ECG

ECG è l'acronimo di Electronic Contor Gear, ovvero un dispositivo che fornisce tensione alle luci, ecc. Un master DALI può controllare fino a 64 dispositivi ECG (OUTPUT).

ECD

ECG è l'acronimo di Electronic Contor device, ovvero un dispositivo che impartisce comandi ai dispositivi, come i pulsanti DALI e i sensori DALI. Un master DALI può controllare fino a 64 dispositivi ECD (INPUT).

Gruppo

In DALI, i dispositivi possono essere aggiunti a gruppi. In un master DALI possono esserci al massimo 16 gruppi. Lo scopo del gruppo è ridurre il numero di segnali DALI nella rete e facilitare il funzionamento. Quando un gruppo riceve un comando, ad esempio dim, tutti i dispositivi ECG di quel gruppo si dimmeranno. I dispositivi del gruppo si comportano quindi in modo identico. Se si desidera che i dispositivi del gruppo siano a livelli diversi, si tratta di una scena.

Scena

In DALI, le scene possono essere programmate/memorizzate sui pulsanti. In un master DALI possono essere presenti al massimo 16 scene. Lo scopo di una scena è quello di creare diverse modalità di illuminazione.

Ad esempio, un faretto da salotto al 50% di potenza e una striscia LED all'80% di potenza con un solo comando. Questo facilita l'uso quotidiano.

Vantaggi della dimmerazione DALI

La dimmerazione DALI è una tecnologia di controllo dell'illuminazione potente e flessibile che offre molti vantaggi rispetto ai tradizionali sistemi di dimmerazione analogici. La precisione, l'efficienza energetica, la scalabilità e la capacità di integrarsi con altri sistemi di automazione degli edifici la rendono adatta a un'ampia gamma di applicazioni in edifici commerciali, industriali e residenziali. Ecco i vantaggi della dimmerazione DALI:

• Precisione: la dimmerazione DALI consente un controllo preciso della luminosità e del colore di singole luci o gruppi di luci, particolarmente utile negli edifici commerciali, industriali e residenziali. Ciò consente un maggiore controllo e flessibilità nella progettazione illuminotecnica.
• Efficienza energetica.
• Scalabilità: i sistemi di dimmerazione DALI possono essere facilmente estesi per controllare un gran numero di luci, il che li rende adatti a grandi progetti commerciali o industriali.
• Integrazione: i sistemi di dimmerazione DALI possono essere facilmente integrati con altri sistemi di automazione degli edifici, come i sistemi HVAC e di sicurezza, consentendo un migliore controllo e automazione dell'illuminazione dell'edificio.
• Dalla semplice accensione e spegnimento alle opzioni di controllo più avanzate, come l'impostazione e il ripristino di condizioni di illuminazione pre-programmate, la dimmerazione DALI consente un'ampia gamma di opzioni per il controllo delle luci.
• Standard aperto: garantisce che i dispositivi di produttori diversi funzionino sempre allo stesso modo quando vengono collegati tra loro. È inoltre possibile sostituire i componenti esistenti con altri più recenti e migliori, man mano che si rendono disponibili.
• Facile da installare: con la tecnologia a fibre ottiche DALI, non è necessario suddividere le luci in zone o tenere traccia del cablaggio. Non dovete quindi preoccuparvi di tenere traccia del numero di zone o di fili. Questi fili controllano tutti i dispositivi. Gli installatori non devono tenere traccia di tutto perché non devono sapere come saranno installate le luci.
• Facile da cambiare. Dopo un po' di tempo, si potrebbe desiderare di cambiare le luci e di acquistare qualcosa di più bello. Il software centralizzato consente di cambiare facilmente i profili di illuminazione.

CHE È IL CRI, L'INDICE DI RESA CROMATICA

Le luci LED di alta qualità hanno anche un elevato indice di resa cromatica, o CRI. Un buon indice di resa cromatica (CRI) per l'uso domestico è superiore a 90, mentre oggi molte luci di mercato si avvicinano purtroppo a 80.

Il CRI indica la capacità di una luce LED di visualizzare i colori come dovrebbero. Per i progettisti e gli architetti, così come per gli arredatori, dovrebbe essere una delle considerazioni più importanti. Assicuratevi che l'illuminazione sia perfetta, in modo che le vostre opere d'arte siano come dovrebbero essere.

Indice di resa cromatica

L'indice di resa cromatica è espresso da un numero su una scala da zero a 100, dove 0 = nessuna resa cromatica e 100 = piena resa cromatica. L'indice di resa cromatica delle luci LED è noto anche come Ra, misurato su una scala più piccola rispetto al CRI. Questo valore Ra non include, ad esempio, i toni rossi o le tonalità della pelle, quindi si tratta di un dato "approssimativo" della reale qualità di una luce LED.

Valore RA

Il valore Ra misura la riproduzione dei colori utilizzando otto diversi colori di riferimento. Il CRI tiene conto di una gamma più ampia (15) di lunghezze d'onda, compresi i rossi e altri colori caldi.

{{collection items="CRI tab"}}

Il valore Ra viene calcolato tagliando la gamma di lunghezze d'onda, ponderando i toni del blu e del viola e calcolando la media ponderata dei numeri R 1-8.

Sono esclusi dal valore Ra, ad esempio, la resa cromatica dei rossi, dei gialli, dei verdi e delle tonalità vicine al tono della pelle. Questi sono descritti da valori R compresi tra 9 e 15. Di seguito è riportata l'immagine di un risultato di misurazione che confonde facilmente il consumatore.

Questa misurazione è stata effettuata su uno spot Led da 9W CCT

Per saperne di più su questo argomento:

Resa cromatica dei LED - Qual è la differenza tra CRI e valore Ra?
