Dimmer per strisce LED, 12V-24V 6A BIANCO

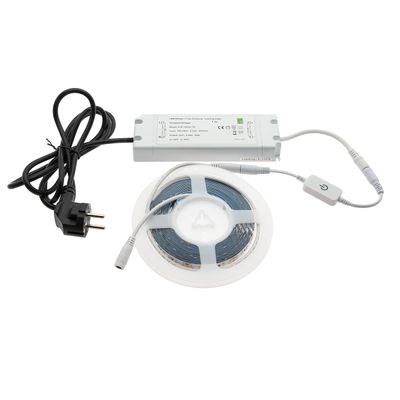

Dimmer per strisce LED, BIANCO. La soluzione perfetta per le strisce LED negli armadietti della cucina e in altre applicazioni in cui non esiste un interruttore a parete separato per l'apparecchio, ma quest'ultimo è alimentato da una corrente continua. Oltre all'illuminazione della cucina, le applicazioni includono armadi e varie luci notturne, ecc. Il dimmer dispone anche di una memoria interna, per cui ricorda la posizione precedente quando la striscia viene spenta premendo il pulsante su questo interruttore. In caso di interruzione di corrente, il nastro dimentica l'impostazione e può essere acceso solo da questo interruttore.

Può essere utilizzato sia con nastri a 12 V che a 24 V. Carico massimo con nastro a 12V 72W e con nastro a 24V 144W (6A). Si consiglia di utilizzare un trasformatore dimmerabile (TRIAC) con il dimmer, poiché alcuni trasformatori non dimmerabili producono un rumore ad alta frequenza durante l'intervallo di vita del dimmer.

Installazione

Collegare il nastro e il trasformatore (cioè l'uscita 12-24V e l'ingresso 12-24V) a connettori CC da 5,5 mm (maschio in - femmina out) Se installato in un impianto fotovoltaico, occorre fare attenzione che la corrente rimanga costante. In caso di interruzione dell'alimentazione, il nastro si spegne anche quando la corrente è sufficiente (cioè non si accende finché non si preme l'interruttore).

Dim

• Pressione breve ON/OFF
• Una pressione prolungata oscura/illumina il nastro. In altre parole, se il nastro si oscura per primo, rilasciando il pulsante e tenendolo premuto di nuovo il nastro si illumina.

Dimensioni

Dimensioni 10x55 mm

CHE È IL CRI, L'INDICE DI RESA CROMATICA

Le luci LED di alta qualità hanno anche un elevato indice di resa cromatica, o CRI. Un buon indice di resa cromatica (CRI) per l'uso domestico è superiore a 90, mentre oggi molte luci di mercato si avvicinano purtroppo a 80.

Il CRI indica la capacità di una luce LED di visualizzare i colori come dovrebbero. Per i progettisti e gli architetti, così come per gli arredatori, dovrebbe essere una delle considerazioni più importanti. Assicuratevi che l'illuminazione sia perfetta, in modo che le vostre opere d'arte siano come dovrebbero essere.

Indice di resa cromatica

L'indice di resa cromatica è espresso da un numero su una scala da zero a 100, dove 0 = nessuna resa cromatica e 100 = piena resa cromatica. L'indice di resa cromatica delle luci LED è noto anche come Ra, misurato su una scala più piccola rispetto al CRI. Questo valore Ra non include, ad esempio, i toni rossi o le tonalità della pelle, quindi si tratta di un dato "approssimativo" della reale qualità di una luce LED.

Valore RA

Il valore Ra misura la riproduzione dei colori utilizzando otto diversi colori di riferimento. Il CRI tiene conto di una gamma più ampia (15) di lunghezze d'onda, compresi i rossi e altri colori caldi.

{{collection items="CRI tab"}}

Il valore Ra viene calcolato tagliando la gamma di lunghezze d'onda, ponderando i toni del blu e del viola e calcolando la media ponderata dei numeri R 1-8.

Sono esclusi dal valore Ra, ad esempio, la resa cromatica dei rossi, dei gialli, dei verdi e delle tonalità vicine al tono della pelle. Questi sono descritti da valori R compresi tra 9 e 15. Di seguito è riportata l'immagine di un risultato di misurazione che confonde facilmente il consumatore.

Questa misurazione è stata effettuata su uno spot Led da 9W CCT

Per saperne di più su questo argomento:

Resa cromatica dei LED - Qual è la differenza tra CRI e valore Ra?

Istruzioni generali di installazione delle strisce led per tutti i tipi di strisce led LedStore

NOTA! LedStore non è responsabile per i guasti del prodotto dovuti a un'installazione non corretta, anche durante il periodo di garanzia.

Si prega di leggere le seguenti istruzioni per garantire un'installazione e un utilizzo sicuri e per assicurare la massima durata possibile della striscia LED. Oltre al presente manuale, consultare le caratteristiche e le informazioni sul prodotto della striscia LED sul sito https://ledstore.fi.

1. Utilizzare un trasformatore adatto alla striscia LED. La tensione della striscia LED è di 12V o 24V. Il trasformatore di rete deve avere la stessa tensione della striscia LED.

2. Scegliere un alimentatore con una potenza nominale che copra il 10% in più del carico richiesto dalla striscia LED. 14,4 W/m La striscia LED necessita di un alimentatore con una capacità di carico di almeno 80 W per cinque metri. La potenza dell'alimentatore si calcola con la formula: potenza della striscia LED per metro * numero di metri richiesti * 1,1. Il moltiplicatore aggiunge un margine del 10% per garantire che l'alimentatore non sia sovraccarico.

Quindi in questo caso 14,4 * 5 * 1,1 = 79,2 o 80W di trasformatore.

3. Scegliere un nastro a prova di umidità IP65 per gli ambienti umidi, a meno che il profilo LED non sia a prova di umidità. A prova di umidità anche per le aree polverose, a meno che il profilo non abbia un diffusore o una copertura.

4. Si consiglia di non installare la striscia LED a temperature superiori a 50 gradi Celsius.

5. Srotolare la striscia LED dal rotolo e verificarne il funzionamento accendendola per un breve periodo. Se la striscia LED è in rotolo, il test deve durare poco, al massimo qualche decina di secondi, per evitare che la striscia LED si scaldi troppo mentre è in rotolo e inizi a sciogliere il nastro adesivo.

6. La striscia LED non deve essere piegata, tirata o attorcigliata per evitare che si rompa dall'interno. Se si rompe, in genere uno o più circuiti LED tra i punti di rottura possono spegnersi (circuiti LED in serie), ma le altre parti della striscia funzionano (sezioni della striscia collegate in parallelo).

7. Il lavoro sul lato a bassa corrente può essere fatto dal consumatore, cioè l'installazione della striscia LED può essere fatta quando si ha familiarità con l'argomento e si acquista un trasformatore a spina per collegare la striscia LED alla rete.

8. La striscia LED può essere tagliata e saldata nei punti contrassegnati sulla striscia. Il nastro è contrassegnato con +. Dopo il taglio, la protezione dall'umidità viene ripristinata con una goccia di silicone nel punto di taglio.

9. Le strisce LED di LedStore sono sempre montate su un profilo di alluminio o metallo per garantire la dissipazione del calore generato dalla striscia LED e il raggiungimento delle ore di funzionamento promesse dalla striscia, pari a circa 50.000.

Collegamento di strisce LED CCT e RGBW a un trasformatore

Collegamento di una striscia CCT a un trasformatore LED

I trasformatori sono quasi sempre dotati di connettori a vite o rapidi, ma la striscia LED CCT (temperatura di colore controllata) ha tre (3) fili:

Figura 1. Striscia LED CCT in primo piano, 24V + e due fili negativi W e C.

+, caldo (WW) e freddo (CW)

Per collegare il nastro, leggere i segni sulla parte superiore del trasformatore, che dovrebbe indicare i terminali + e WW e CW. Talvolta WW e CW sono contrassegnati con -1 e -2.

• la cosa più importante è collegare il filo + o plus nel punto giusto.
• Se WW e CW vanno ai terminali sbagliati, cioè da caldo a freddo e viceversa, non è pericoloso. L'unico svantaggio è che la regolazione della luce non funziona correttamente dal regolatore. Se si nota un problema con la regolazione, è sufficiente cambiare la posizione dei due fili (WW e CW).

Figura 2: Due diversi metodi di collegamento su un trasformatore CCT per una strip LED.

Verificate tirando delicatamente che i fili siano correttamente in posizione all'estremità a bassa corrente. Collegate la spina alla parete e le luci dovrebbero accendersi.

Avete installato inavvertitamente dei fili bipolari? Contattateci, vi diremo di più.

Collegamento della striscia led RGB+W al trasformatore

Anche questi trasformatori sono quasi sempre dotati di connettori a vite o rapidi, all'estremità della bassa corrente. Per il collegamento alla rete elettrica, le istruzioni sono sempre le stesse: o una spina già pronta da inserire nel muro o un installatore per fare un'installazione fissa. A questo punto la striscia LED ha 4 o 5 fili, con una striscia LED regolabile in base al colore. 4 fili significa RGB senza luce bianca, mentre 5 fili significa che la striscia LED ha RGB+W, cioè una luce bianca separata. Di seguito sono riportati i colori dei fili più comunemente utilizzati, con il nero che rappresenta il più e gli altri il meno.

• + = nero
• R(ed) = rosso
• G(reen) = verde
• B(read) = blu
• W(hite) = bianco

Figura 3: Striscia di led a punti RGBW in primo piano (mi scuso per l'immagine sfocata).

La striscia viene collegata leggendo i segni sul trasformatore, che dovrebbe indicare + e R, G, B, W. A volte sono contrassegnati da -1,-2,-3 e -4 nello stesso ordine.

• la cosa più importante è collegare il filo + al punto di connessione corretto
• Se i colori vanno ai terminali sbagliati, ad esempio se il rosso diventa verde, è sufficiente cambiare la posizione dei fili colorati. Il nastro non si romperà a causa di un cablaggio errato, ma se i fili positivo e negativo non sono corretti, non si accenderà.

Figura 4: Terminali del trasformatore + , -1-2-3-4 RGBW

Anche in questo caso, fate una prova tirando per assicurarvi che i fili siano posizionati correttamente. Collegare la spina alla parete e le luci si accenderanno. Per dimmerare e regolare il colore della striscia RGB è necessario un'unità di controllo dedicata.

Trasformatore LED + unità di controllo (RGB o CCT)

In questi casi, il trasformatore è collegato direttamente ai terminali INPUT + e - dell'unità di controllo e l'uscita della striscia LED RGBW o CCT è collegata ai terminali corrispondenti.

Figura 5: Collegamento della striscia LED RGBW al trasformatore e all'unità di controllo.

Maggiori informazioni nel nostro articolo Collegamento di una striscia luminosa a LED a un trasformatore.

Specialista in strisce luminose a LED

LedStore è un esperto di illuminazione a LED e di progettazione illuminotecnica dal 2010. Abbiamo un nostro reparto di progettazione, quindi i nostri prodotti sono tecnicamente di altissimo livello. I nostri prodotti sono garantiti fino a 7 anni. Ci occupiamo anche di manutenzione dell'illuminazione.

Guide all'installazione delle strisce led

Collegamento in parallelo delle strisce a LED - Discutiamo il principio del collegamento in parallelo e forniamo un esempio.

Scollegamento delle strisce a led - Scollegamento delle strisce a led e sostituzione dei pezzi delle strisce a led.

Striscia luminosa a led non si accende - Esaminiamo i motivi per cui la striscia luminosa a led non si accende.

Striscia luminosa a LED lampeggiante - Perché la striscia luminosa a LED lampeggia? Le ragioni sono molteplici e le analizzeremo tutte.

Durata della striscia luminosa a LED - Cosa influisce sulla durata e perché altre strisce durano di più?

Montaggio della striscia luminosa a LED - Come si monta la striscia luminosa a LED all'interno o all'esterno? Cosa devo considerare?

Collegamento della striscia luminosa a LED RGB - Come si collega una striscia luminosa a LED RGB a diversi dispositivi di controllo?

Estensione della striscia luminosa a LED - Come si saldano le giunzioni? Una piccola guida alla saldatura per i principianti.

Da collegare tra la striscia LED e l'alimentatore (ovvero uscita 12-24 V e ingresso 12-24 V). Connettori CC da 5,5 mm (maschio in entrata - femmina in uscita)

Può essere utilizzato sia con strisce da 12 V che da 24 V. Carico massimo: 72 W con strisce da 12 V e 144 W (6 A) con strisce da 24 V. In combinazione con il dimmer si consiglia l’uso di un trasformatore dimmerabile (TRIAC), poiché alcuni trasformatori non dimmerabili emettono un rumore ad alta frequenza nelle fasi intermedie di regolazione dell’intensità luminosa.

Regolazione dell’intensità luminosa

• Pressione breve ON/OFF
• Una pressione prolungata regola l’intensità luminosa della striscia. In altre parole, se la striscia si oscura, rilasciando il pulsante e premendolo nuovamente a lungo, la striscia si illuminerà.
