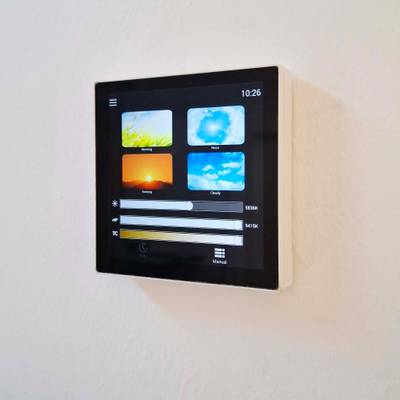

Schermo di controllo TrueSun

Pannello di controllo TrueSun

È possibile controllare i pannelli per lucernari TrueSun tramite questo dispositivo di controllo.

Con questo pannello puoi controllare il numero desiderato di luci TrueSun. Il pannello serve a regolare un unico gruppo di luci controllabili contemporaneamente.

Oltre a questo pannello di controllo, è possibile controllare le lampade anche tramite un'app (Android/iOS) tramite Bluetooth. Tuttavia, è comunque necessario disporre anche del pannello di controllo.

Il pannello di controllo può essere installato per controllare le luci in modalità wireless oppure può essere collegato direttamente alla lampada TrueSun.

Controllo

Il pannello di controllo dispone di quattro impostazioni predefinite di illuminazione che imitano le tonalità della luce naturale: mattina, mezzogiorno, giornata nuvolosa e sera.

Tramite il pannello di controllo è possibile regolare la temperatura di colore della luce, la luminosità e persino le impostazioni relative alla nuvolosità.

È inoltre possibile attivare la modalità automatica, in modo che la tonalità e la luminosità della luce cambino automaticamente. Quando si utilizza la modalità automatica, impostare sul pannello di controllo l’ora, la data e le coordinate di posizione in base alle quali la modalità automatica funzionerà.

Se lo desideri, puoi proteggere il pannello di controllo con una password.

Vieni a scoprire il pannello di controllo nel negozio LedStore!

CHE È IL CRI, L'INDICE DI RESA CROMATICA

Le luci LED di alta qualità hanno anche un elevato indice di resa cromatica, o CRI. Un buon indice di resa cromatica (CRI) per l'uso domestico è superiore a 90, mentre oggi molte luci di mercato si avvicinano purtroppo a 80.

Il CRI indica la capacità di una luce LED di visualizzare i colori come dovrebbero. Per i progettisti e gli architetti, così come per gli arredatori, dovrebbe essere una delle considerazioni più importanti. Assicuratevi che l'illuminazione sia perfetta, in modo che le vostre opere d'arte siano come dovrebbero essere.

Indice di resa cromatica

L'indice di resa cromatica è espresso da un numero su una scala da zero a 100, dove 0 = nessuna resa cromatica e 100 = piena resa cromatica. L'indice di resa cromatica delle luci LED è noto anche come Ra, misurato su una scala più piccola rispetto al CRI. Questo valore Ra non include, ad esempio, i toni rossi o le tonalità della pelle, quindi si tratta di un dato "approssimativo" della reale qualità di una luce LED.

Valore RA

Il valore Ra misura la riproduzione dei colori utilizzando otto diversi colori di riferimento. Il CRI tiene conto di una gamma più ampia (15) di lunghezze d'onda, compresi i rossi e altri colori caldi.

{{collection items="CRI tab"}}

Il valore Ra viene calcolato tagliando la gamma di lunghezze d'onda, ponderando i toni del blu e del viola e calcolando la media ponderata dei numeri R 1-8.

Sono esclusi dal valore Ra, ad esempio, la resa cromatica dei rossi, dei gialli, dei verdi e delle tonalità vicine al tono della pelle. Questi sono descritti da valori R compresi tra 9 e 15. Di seguito è riportata l'immagine di un risultato di misurazione che confonde facilmente il consumatore.

Questa misurazione è stata effettuata su uno spot Led da 9W CCT

Per saperne di più su questo argomento:

Resa cromatica dei LED - Qual è la differenza tra CRI e valore Ra?

LA FAMIGLIA DI PRODOTTI CCT REGOLABILE ha vinto oro e bronzo in tre concorsi internazionali di design nel 2023!

Janne Halttu sviluppa la propria famiglia di prodotti fin dalla nascita dell'azienda. Nello sviluppo dei prodotti, la lista dei requisiti si è sempre basata sulle esperienze personali di costruzione della casa e di installazione degli apparecchi. Nella lista dei requisiti dei faretti CCT a temperatura colore regolabile c'erano le seguenti caratteristiche:

1. Alta qualità - Tutte le parti dell'apparecchio sono rifinite con cura, connettori compresi.
2. Alta qualità della luce - Il circuito LED degli apparecchi ha una resa cromatica molto elevata, fino a CRI98!
3. Pronto per la casa intelligente – Collegabile a sistemi intelligenti di controllo dell'illuminazione, come Zigbee e DALI2, senza trasformatore di base proprio
4. Rapido da installare - L'apparecchio è dotato di connettore rapido per il trasformatore Basic, per un cavo di collegamento già spelato o per un set di cavi
5. Almeno 600 lumen - L'apparecchio ha un opale rimovibile che riduce l'abbagliamento. Rimuovendo la lente a volte è possibile aumentare la resa luminosa del 10-15 %
6. Altezza massima dell'apparecchio 55 mm - L'apparecchio deve stare nella struttura standard del soffitto finlandese, composta da un listello 49x49 mm + cartongesso da 13 mm.
7. Trasformatore di piccole dimensioni - Il trasformatore standard dell'apparecchio passa attraverso il foro di installazione.
8. Dimmerabile TRIAC – Il trasformatore di base dell'apparecchio è dimmerabile TRIAC.
9. Collegabile in serie - Il trasformatore standard dell'apparecchio è collegabile in serie
10. Lunga durata - La durata dell'apparecchio è di oltre 50000 ore con 7 anni di garanzia
11. Struttura modulare - Il dissipatore dell'apparecchio è un modulo LED a vite di dimensione standard, sostituibile. Usiamo lo stesso modulo LED nel maggior numero possibile di prodotti, per essere rispettosi dell'ambiente.
12. Sviluppo sostenibile - I componenti degli apparecchi devono poter essere acquistati anche in seguito.

La innovativa famiglia di apparecchi LED CCT di LedStore ha partecipato nel 2023 a:

International Architecture & Design Awards

A'Design Award

BIGSEE

Il risultato sono stati il primo posto con l'oro e il bronzo nella categoria design di apparecchi di illuminazione!

UN'INNOVAZIONE VINCENTE NEI SUOI COMPONENTI

Tutto quanto sopra descrive le caratteristiche dei faretti CCT. Ad esempio, abbiamo ancora in magazzino circuiti LED di prodotti fabbricati 10 anni fa. In questo modo il cliente è sicuro di avere a lungo la disponibilità dei ricambi. La famiglia di apparecchi LED CCT è stata lanciata inizialmente con 10 apparecchi, ma da allora la famiglia si è ampliata e sviluppata. Oggi la famiglia comprende 55 prodotti:

• 35 diversi faretti LED CCT, il cui sviluppo è iniziato nel 2018 e la famiglia di prodotti è stata pubblicata nel 2019
• 10 diversi pannelli LED CCT, il cui sviluppo è iniziato nel 2019 e la famiglia di prodotti è stata pubblicata nel 2020
• 10 diverse strisce LED CCT, il cui sviluppo è iniziato nel 2019 e la famiglia di prodotti è stata pubblicata nel 2020

Sistema all-in-one. Scegli liberamente l'apparecchio LED CCT regolabile che preferisci. Tutti i prodotti offrono alta qualità: resa cromatica CRI 98 e 5-7 anni di garanzia.

QUAL È LA VERA INNOVAZIONE?

Sul mercato esistono luci CCT già da alcuni anni, ma tutte utilizzano solo interruttori fissi già pronti e il loro CRI è stato intorno a 80. Questi prodotti sono spesso stati anche in plastica o in lamiera sottile e con una scarsa resa cromatica. Va benissimo che i clienti possano scegliere liberamente la tonalità della luce durante l'installazione, ma perché fermarsi qui?

"Volevo assicurarmi che, quando l'arredamento cambia, sulla parete arriva una nuova opera d'arte o il tappeto cambia colore, gli apparecchi valorizzino sempre gli oggetti nel modo migliore possibile. Così ho progettato un'intera serie di faretti da incasso belli, di lunga durata, utilizzabili liberamente in qualsiasi sistema di illuminazione intelligente e con la migliore qualità di luce possibile, CRI98. Gli apparecchi sono facili da installare, perché sono a bassa tensione e dotati di connettori plug n play. Quindi nessun compromesso!"

- Janne Halttu

DUE MODALITÀ DI INSTALLAZIONE

Basic:

Fornitura standard, in cui insieme all'apparecchio viene fornito un trasformatore con interruttore a 3 posizioni. Con l'interruttore puoi scegliere in fase di installazione la temperatura della luce tra 2900K/4000/5500K. L'apparecchio è dimmerabile TRIAC. Gli apparecchi LED possono essere installati collegati in serie.

Personalizzabile:

Selezionabile liberamente tra 2900 e 5500K. La scelta avviene tramite il sistema di controllo dell'illuminazione desiderato, come ZIgbee, DALI2, Z-Wave, ecc. Tutte le luci sono collegate in parallelo a 24VDC. È facile aggiungere / rimuovere luci LED. L'apparecchio si acquista quindi "senza trasformatore proprio" e gli apparecchi si collegano in parallelo a un unico trasformatore di gruppo. In questo modo tutti gli apparecchi collegati al trasformatore vengono controllati contemporaneamente come un unico gruppo, ed è possibile regolare liberamente la temperatura colore CCT e dimmerare gli apparecchi.

ACCESSORI PER LA FAMIGLIA DI PRODOTTI

La famiglia CCT comprende anche un set di cablaggio pronto IP54 con protezione antistrappo, dotato di cavo di prolunga da 3 metri e di un derivatore a 3 o a 6 uscite a scelta.

Puoi anche usare per l'installazione il tuo cavo a 3 poli.

COS'È UN APPARECCHIO A TEMPERATURA COLORE REGOLABILE?

La luce LED CCT è un apparecchio che permette di modificare la temperatura colore della luce bianca. L'intervallo dipende dall'apparecchio LED, ma può arrivare fino a 2500K - 6500K.

Le variazioni di temperatura colore, ben visibili all'occhio, vanno da una luce giallastra a una luce bluastra. La luce LED a temperatura controllata modifica la tonalità della luce in modo che nell'apparecchio ci siano sempre due circuiti LED in parallelo: uno freddo e uno caldo.

Quando il rapporto di miscelazione tra i due viene modificato con il regolatore, la temperatura colore della luce cambia. Oltre alla possibilità di cambiare la temperatura colore, gli apparecchi sono anche dimmerabili.

Materiali e colori diversi reagiscono in modo diverso ai vari spettri luminosi. È molto importante trovare la temperatura colore giusta, adatta alle tue esigenze.

Leggi di più sull'argomento:

La regolazione della temperatura colore dei faretti è possibile anche in base alle stagioni

Striscia LED CCT regolabile

Janne Halttu

LedStore.fi imprenditore, che ha costruito per la sua famiglia 4 case unifamiliari e ristrutturato numerosi immobili. Un'esperienza di costruzione di 20 anni mi ha dato molta competenza sulle strutture e, per diverse case, anche sugli impianti elettrici. Lavoro nell'illuminazione LED da oltre 10 anni. Sono un esperto di illuminazione LED, scrivo articoli e sono progettista illuminotecnico. Aiuto spesso i clienti con questioni elettrotecniche e strutturali legate all'illuminazione e alla costruzione della casa.

_____________________________________________________________________

Lamppukauppa Led Store Oy

Mesikukantie 16 info@ledstore.fi

01300 VANTAA +358 50 598 7101

_____________________________________________________________________

Collegamento dei pannelli CCT all'alimentazione, riferimento rapido

Nei pannelli CCT, la temperatura di colore della luce può essere regolata in modo continuo da bianco caldo (WW) a bianco freddo (CW) modificando il rapporto tra le temperature di colore della luce. Il filo verde produce una luce bianca calda e il filo marrone una luce bianca fredda. Il filo blu è un plus.

Assicuratevi di controllare la potenza totale dei pannelli e di scegliere un alimentatore sufficientemente grande per alimentarli.

Collegare il trasformatore RF/ZG/DALI alle uscite dei LED come segue (in figura RF da 50W):

Per controllare la temperatura di colore degli apparecchi, si crea una coppia con il pulsante nero tratteggiato, Learning Key, mostrato nell'immagine, sul pulsante CCT wireless. Vedere anche le istruzioni sul kit di alimentazione.

Cornici per pannelli LED assemblate con viti per il montaggio in superficie

Disponibili nei formati 300x300, 300x1200, 600x600 e 600x1200

La confezione della cornice contiene quattro bordi, due dei quali con fori di montaggio a soffitto, e 8 viti.

Sono necessari strumenti e accessori.

Dimensioni: l'altezza del telaio di superficie è uguale per tutti i modelli, 50 mm, e le dimensioni esterne sono di pochi millimetri più grandi del pannello da montare. I trasformatori dei pannelli si inseriscono all'interno del telaio di montaggio. I telai non sono dotati di fori passanti, ma il materiale è l'alluminio, quindi è possibile realizzarne uno da soli se necessario.

Figura 1

Istruzioni di montaggio

1. Una terza estremità è attaccata all'estremità dei bordi del telaio per essere fissata al soffitto (a sinistra nella Figura 1).

2. Il telaio è ora a forma di U (Figura 2)

3. Il telaio viene avvitato al soffitto

Figura 2

4. Rimuovere tutte le molle di montaggio a filo dal pannello luminoso (se montato) e spingere il pannello e il trasformatore nel telaio (Figura 3)

5. Montare il trasformatore del pannello alla rete elettrica e avvitare l'ultima estremità in posizione

Figura 3

Figura 4

Il pannello finito nel telaio.
