Illuminazione scorrevole per scale o corridoi - unità di controllo

Illuminazione scorrevole, sensori di movimento per scale o corridoio

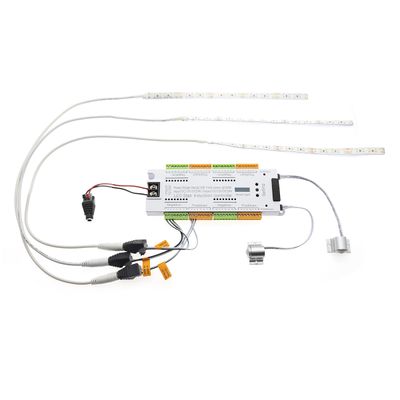

Create un'elegante illuminazione scorrevole, passo dopo passo, per la vostra casa! Può essere utilizzata con qualsiasi sorgente luminosa da 12 o 24 V. Più comunemente strisce LED o luci per gradini. Max 15W singoli/500W totali. Al controller possono essere collegati 1 o 2 sensori. Il controller è collegato a un trasformatore da 12 o 24 V CC.

Animate le vostre scale!

Quando il sensore rileva un movimento, accende le luci. Le luci si accendono una dopo l'altra. Dopo il movimento, si spengono in ordine inverso.

• È possibile regolare il numero di luci (passi) da 1 a 32 luci.
• È possibile regolare la velocità in 4 fasi: 25%, 50%, 75% e 100%

Come installare le luci per scale?

Per prima cosa è necessario conoscere il numero di gradini e disporre di luci a 12 o 24 V. Quindi seguire le seguenti fasi di installazione:

1. Installare le strisce LED o le luci LED in posizione.
2. Collegare i fili all'unità di controllo
3. Collegare i fili negativi e positivi partendo dal numero 1 in su.
4. Installare i sensori di movimento all'inizio e alla fine delle scale/passaggi. La confezione contiene 5 m di cavi per entrambi i sensori. Se necessario, è possibile tagliare e allungare il cavo. Utilizzare il cavo a 3 poli per l'estensione
5. L'unità di controllo presenta delle indicazioni sulla direzione della luce. SU o GIÙ, a seconda della posizione del sensore nella centralina. Se necessario, si possono barrare.
6. Quando tutte le luci sono collegate alla centralina, collegare il trasformatore di led a 12 o 24 V alla centralina.
7. Avviare la programmazione tenendo premuto il tasto di programmazione per 5 secondi.
8. Se avete 16 passi, premete ora il tasto di programmazione 16 volte. Ad ogni passo aggiunto si accende una luce blu.
9. Tenere premuto il tasto di programmazione per 5 secondi per salvare i passi.
10. Premendo brevemente il tasto di programmazione si regola la velocità in 4 fasi: 25%, 50%, 75% e 100%


Modificare in base alle esigenze

Con il programmatore sono necessarie strisce LED o luci a parete. Assicurarsi che siano entrambi della stessa tensione di 12V o 24V. È inoltre necessario un trasformatore a led in grado di gestire il carico installato.

Siamo anche in grado di produrre strisce led in base alle dimensioni del profilo led.

Contattate il nostro team di assistenza/vendita per realizzare un sistema di illuminazione per scale adatto alle vostre esigenze!
