LED chip, 24V, 10W, CCT Adjustable 2700–6000K, CRI97

Chip LED, 24V, 10W, CCT regolabile 2700-6000K, CRI97

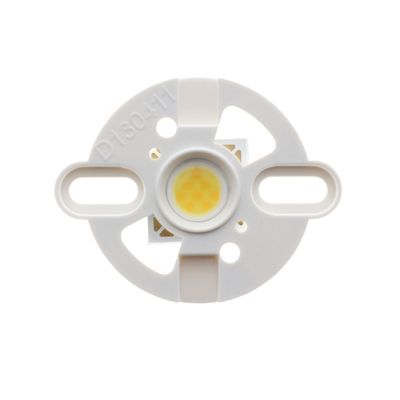

Chip LED compatto da 10W a 24 VDC con temperatura di colore regolabile (CCT) 2700-6000 K. L'indice di resa cromatica è di altissima qualità, CRI97. 800-1000 lumen a seconda della temperatura di colore della luce, meno a caldo, più a freddo. Questo circuito LED è regolabile CCT, il che significa che la temperatura di colore può essere regolata miscelando i canali di luce bianca calda e fredda. La staffa è inclusa nel prezzo.

Controllo

Il chip LED deve essere collegato a un controller CCT a 24 V o a un alimentatore CC a 24 V adatto che consenta di limitare la corrente per canale. In altre parole, il carico di potenza totale su entrambi i canali non deve superare i 10W.

Il raffreddamento raccomandato è di 250 g, ovvero le dimensioni del dissipatore di calore devono essere di almeno 60×25 mm (alluminio).

Offriamo controllori CCT a 24 V per sistemi RF, Zigbee e DALI.

Dimensioni:

Chip: 13,5 mm x 13,5 mm

Diametro del diodo LED: 7,5 mm

Staffa: 37 mm x 29 mm

Connessioni

Istruzioni di cablaggio

controllo CCT a 2 poli:

Utilizzare i terminali 2W+ e 2C+ per collegarli ai terminali corrispondenti del regolatore

controllo CCT a 3 poli (più comune):

1. Collegare W- al polo negativo caldo (WW-) del driver LED

2. Collegare C- al polo negativo freddo (CW-) del controller LED

3. Collegare C+ e W+ allo stesso polo positivo del controller LED (+)

controllo CCT a 4 poli (più raro):

1. Collegare W- al polo negativo caldo del regolatore LED (WW-)

2. Collegare C- al polo negativo freddo (CW-) del controller LED

3. Collegare il LED W+ al polo positivo del controller (WW+).

4. Collegare C+ al polo positivo del controller LED (CW+).

Nota.

Non collegare direttamente l'alimentatore a 24 V senza un limitatore di corrente, perché se si forniscono 10 W a entrambi i canali contemporaneamente, il circuito ne riceverà 20 e si romperà.

Assicurare una buona conducibilità termica; utilizzare un dissipatore di calore o un dissipatore di calore equivalente come dissipatore di calore. Utilizzare una pasta termica/spinosa.
