LED chip 35–39 V, 120–300 mA, 5–12 W, CCT adjustable 2700–6000 K, CRI97

Chip LED, 35-39V, 120-300mA, 5-12W, CCT regolabile 2700-6000K, CRI97

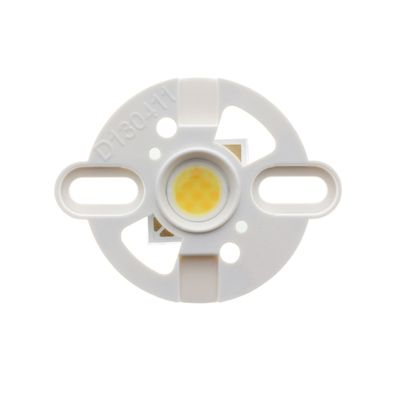

Chip LED compatto funzionante a corrente costante, anche con temperatura di colore (CCT) regolabile 2700-6000 K. Indice di resa cromatica di altissima qualità, CRI97. 400-1200 lumen a seconda della corrente utilizzata (120-300 mA) e della temperatura di colore della luce, meno in caldo, più in freddo.

Questo circuito LED è regolabile CCT, il che significa che la temperatura di colore può essere regolata miscelando i canali di luce bianca calda e fredda. La staffa è inclusa nel prezzo.

Controllo

Questo chip LED deve essere collegato a un alimentatore standard da 120-300 mA. Disponiamo di alimentatori standard adatti con controllo CCT per sistemi RF, Zigbee e DALI.

Raffreddamento consigliato 120-250 g a seconda della potenza del chip, ovvero le dimensioni del dissipatore di calore devono essere di almeno 50x20 mm - 60×25 mm (alluminio).

Potenza e raffreddamento dei circuiti Led

La potenza di un circuito a Led è determinata dalla corrente costante applicata nell'intervallo di tensione 35-39V (0-100%). Di seguito è riportata una tabella con i requisiti di corrente, potenza e raffreddamento:

Dimensioni:

Chip: 13,5 mm x 13,5 mm

Diametro del diodo LED: 7,5 mm

Staffa di montaggio: 37 mm x 29 mm

Connessioni

Istruzioni di cablaggio

1. Collegare W- al polo negativo caldo (WW-) del driver LED

2. Collegare C- al polo negativo freddo (CW-) del LED controller

3. Collegare + al polo positivo (+) del controller LED; se il controller ha due poli positivi, questi sono collegati a un polo positivo

Nota.

Assicurare una buona conducibilità termica; utilizzare un dissipatore di calore o un dissipatore di calore equivalente come dissipatore di calore. Utilizzare una pasta di calore/silicio.
