PANNELLO LED 120x120, TUNNELMA, temperatura colore regolabile, dimmerabile, 6W, CRI98, IP54

PANNELLO LED 120x120, TUNNELMA, temperatura di colore regolabile, dimmerabile, 6W, CRI98, IP54

La soluzione ideale per un'ampia gamma di spazi per fornire una luce regolabile e di alta qualità.

Un PANNELLO LED compatto che offre un'elevata resa cromatica (CRI98) e una temperatura di colore regolabile che lo rendono la scelta perfetta per un'ampia gamma di esigenze di illuminazione.

Caratteristiche dell'apparecchio

Adatto a spazi ridotti, questo PANNELLO LED 12 cm x 12 cm da incasso, ultrabasso, è ideale per soffitti in gesso, dove risulta minimalista e poco invasivo. Il PANNELLO LED 120x120 fornisce 540 lumen di emissione luminosa con un'alta qualità e un'eccellente regolabilità. La luce LED è efficiente dal punto di vista energetico e di lunga durata, riducendo il consumo di elettricità e l'impronta di carbonio.

Offriamo una garanzia di 5 anni.

NOTA! Abbiamo rimisurato le caratteristiche del prodotto, pertanto le informazioni riportate sull'etichetta del prodotto non riflettono le nuove informazioni disponibili online. Ci impegneremo a rinnovare le etichette il prima possibile per adeguarle alle misure.

Selezione del trasformatore

Il trasformatore di base dell'apparecchio è di tipo TRIAC dimmerabile, a connessione rapida e concatenabile, il che rende l'installazione facile e veloce. Il trasformatore si inserisce nel foro di montaggio della scatola a discesa. Il trasformatore di base consente di scegliere la temperatura di colore tra 3150K / 4000K / 5600K tramite un interruttore fisso. È inoltre possibile scegliere un trasformatore regolabile CCT per una regolazione continua della temperatura di colore o ordinare il pannello senza trasformatore.

Eccellente resa cromatica

Il CRI indica la capacità di una luce LED di riprodurre i colori come dovrebbero. Un valore CRI elevato indica che l'apparecchio riproduce un'ampia gamma di colori. Più ci si avvicina a 100, più i colori sono riprodotti in modo naturale. Questo PANEEL LED ha un CRI di 98, che garantisce un'eccellente resa cromatica.

Selezione manuale del colore

Gli apparecchi dimmerabili con regolazione della temperatura di colore offrono più opzioni rispetto agli apparecchi dimmerabili monocromatici in termini di disponibilità degli apparecchi. Questo PANNELLO LED è dotato di un interruttore fisso per selezionare la temperatura di colore della luce calda (3150K), neutra (4000K) o fredda (5600K).

Regolazione continua della temperatura

Se oltre al prodotto si desidera un apparecchio con regolazione continua della temperatura di colore, il sistema includerà un trasformatore Zigbee, RF o DALI-2.

Per ottenere la regolazione della temperatura di colore, è necessario un cavo tripolare dal trasformatore all'apparecchio.

Resistenza all'acqua e alla polvere

La classe IP è uno standard che definisce il grado di protezione dell'apparecchio di illuminazione nei confronti di varie condizioni ambientali. Lo standard utilizza due numeri, il primo indica la protezione dalla polvere (0, nessuna protezione - 6, resistente alla polvere) e il secondo dall'umidità (0, nessuna protezione - 8, resistente all'immersione continua in acqua). Questo PANNELLO LED ha un grado di protezione IP54, che lo protegge dalla polvere e dagli spruzzi d'acqua. Questo apparecchio è adatto all'uso in ambienti umidi e all'esterno, come bagni o terrazze coperte.

Materiali dell'apparecchio

Il corpo dell'apparecchio è in alluminio verniciato a polvere in bianco opaco. Il diffusore dell'apparecchio è in acrilico bianco opaco e fornisce una luce uniforme e piacevole.

Pronto per la domotica

Scegliendo Zigbee, ad esempio, è possibile collegare gli apparecchi in gruppi tramite un trasformatore di gruppo direttamente al sistema domotico. Alcune delle luci già supportate da Zigbee sono.

• Philips HUE
• IKEA
• Azoula
• Assistente domestico (ad es. Conbee2)
• altri sistemi Zibgee 3.0

Gli apparecchi possono essere collegati anche a un sistema DALI-2 con trasformatori DALI-2. Contattateci e saremo lieti di aiutarvi nella scelta del prodotto.

Applicazioni

Le dimensioni ridotte, le versatili possibilità di regolazione e l'elevato grado di protezione IP rendono questo apparecchio adatto a un'ampia gamma di applicazioni. Le versatili possibilità di regolazione offrono la libertà di creare atmosfere diverse. Grazie al suo grado di protezione IP54, questo apparecchio è ideale anche per bagni o terrazze coperte. potete vedere le foto di riferimento nella nostra galleria fotografica o, se avete bisogno dell'aiuto di un esperto, potete ordinare un progetto illuminotecnico.

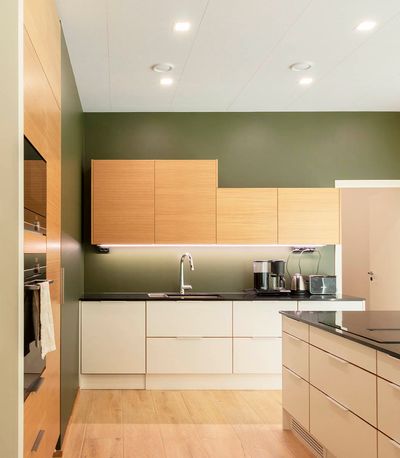

Cucine

Nelle cucine, questo apparecchio crea una luce uniforme e di qualità. Le sue dimensioni ridotte lo rendono più suggestivo rispetto ai grandi pannelli. Spesso viene utilizzato al posto dei faretti grazie al suo angolo di apertura più ampio e al minore abbagliamento rispetto ai faretti. Oltre a questo apparecchio, si consiglia di illuminare i piani di lavoro della cucina con strisce LED.

Bagni

La regolabilità della luce è una caratteristica consigliata anche per i bagni. La regolabilità è particolarmente vantaggiosa se si scelgono piastrelle non bianche per la stanza. A seconda della temperatura di colore della luce, il verde, ad esempio, può essere colorato con tonalità acqua o oliva. Regolando la temperatura di colore della luce, è possibile ottenere dalle piastrelle l'esatta tonalità desiderata. Le dimensioni ridotte di questo pannello lo rendono ideale per i bagni in cui la collocazione è influenzata, ad esempio, da eventuali rovesci di pioggia.

Corridoi

Con questo pannello LED è possibile creare un'illuminazione uniforme dei corridoi. Per i corridoi, si consiglia di ordinare questo apparecchio con un trasformatore di base, in modo che la temperatura di colore della luce sia selezionata con una leva durante la fase di installazione. Nelle aree di passaggio, la regolazione della temperatura di colore della luce spesso non è necessaria.

Perché scegliere questo prodotto?

• Corpo a basso profilo, si adatta alla maggior parte dei downlight
• Luce uniforme e piacevole grazie al diffusore opaco
• Resa cromatica perfetta, CRI98
• Dimmerabile TRIAC (con trasformatore di base)
• Temperatura di colore regolabile e dimmerabile con trasformatori di gruppo Zigbee / DALI-2 / RF
• Installazione facile e veloce con trasformatore di base
• 5 anni di garanzia
• Conveniente

Se avete domande, visitate il nostro negozio o contattateci per telefono o e-mail. Siamo felici di aiutarvi!

CHE È IL CRI, L'INDICE DI RESA CROMATICA

Le luci LED di alta qualità hanno anche un elevato indice di resa cromatica, o CRI. Un buon indice di resa cromatica (CRI) per l'uso domestico è superiore a 90, mentre oggi molte luci di mercato si avvicinano purtroppo a 80.

Il CRI indica la capacità di una luce LED di visualizzare i colori come dovrebbero. Per i progettisti e gli architetti, così come per gli arredatori, dovrebbe essere una delle considerazioni più importanti. Assicuratevi che l'illuminazione sia perfetta, in modo che le vostre opere d'arte siano come dovrebbero essere.

Indice di resa cromatica

L'indice di resa cromatica è espresso da un numero su una scala da zero a 100, dove 0 = nessuna resa cromatica e 100 = piena resa cromatica. L'indice di resa cromatica delle luci LED è noto anche come Ra, misurato su una scala più piccola rispetto al CRI. Questo valore Ra non include, ad esempio, i toni rossi o le tonalità della pelle, quindi si tratta di un dato "approssimativo" della reale qualità di una luce LED.

Valore RA

Il valore Ra misura la riproduzione dei colori utilizzando otto diversi colori di riferimento. Il CRI tiene conto di una gamma più ampia (15) di lunghezze d'onda, compresi i rossi e altri colori caldi.

{{collection items="CRI tab"}}

Il valore Ra viene calcolato tagliando la gamma di lunghezze d'onda, ponderando i toni del blu e del viola e calcolando la media ponderata dei numeri R 1-8.

Sono esclusi dal valore Ra, ad esempio, la resa cromatica dei rossi, dei gialli, dei verdi e delle tonalità vicine al tono della pelle. Questi sono descritti da valori R compresi tra 9 e 15. Di seguito è riportata l'immagine di un risultato di misurazione che confonde facilmente il consumatore.

Questa misurazione è stata effettuata su uno spot Led da 9W CCT

Per saperne di più su questo argomento:

Resa cromatica dei LED - Qual è la differenza tra CRI e valore Ra?

LA FAMIGLIA DI PRODOTTI CCT REGOLABILE ha vinto oro e bronzo in tre concorsi internazionali di design nel 2023!

Janne Halttu sviluppa la propria famiglia di prodotti fin dalla nascita dell'azienda. Nello sviluppo dei prodotti, la lista dei requisiti si è sempre basata sulle esperienze personali di costruzione della casa e di installazione degli apparecchi. Nella lista dei requisiti dei faretti CCT a temperatura colore regolabile c'erano le seguenti caratteristiche:

1. Alta qualità - Tutte le parti dell'apparecchio sono rifinite con cura, connettori compresi.
2. Alta qualità della luce - Il circuito LED degli apparecchi ha una resa cromatica molto elevata, fino a CRI98!
3. Pronto per la casa intelligente – Collegabile a sistemi intelligenti di controllo dell'illuminazione, come Zigbee e DALI2, senza trasformatore di base proprio
4. Rapido da installare - L'apparecchio è dotato di connettore rapido per il trasformatore Basic, per un cavo di collegamento già spelato o per un set di cavi
5. Almeno 600 lumen - L'apparecchio ha un opale rimovibile che riduce l'abbagliamento. Rimuovendo la lente a volte è possibile aumentare la resa luminosa del 10-15 %
6. Altezza massima dell'apparecchio 55 mm - L'apparecchio deve stare nella struttura standard del soffitto finlandese, composta da un listello 49x49 mm + cartongesso da 13 mm.
7. Trasformatore di piccole dimensioni - Il trasformatore standard dell'apparecchio passa attraverso il foro di installazione.
8. Dimmerabile TRIAC – Il trasformatore di base dell'apparecchio è dimmerabile TRIAC.
9. Collegabile in serie - Il trasformatore standard dell'apparecchio è collegabile in serie
10. Lunga durata - La durata dell'apparecchio è di oltre 50000 ore con 7 anni di garanzia
11. Struttura modulare - Il dissipatore dell'apparecchio è un modulo LED a vite di dimensione standard, sostituibile. Usiamo lo stesso modulo LED nel maggior numero possibile di prodotti, per essere rispettosi dell'ambiente.
12. Sviluppo sostenibile - I componenti degli apparecchi devono poter essere acquistati anche in seguito.

La innovativa famiglia di apparecchi LED CCT di LedStore ha partecipato nel 2023 a:

International Architecture & Design Awards

A'Design Award

BIGSEE

Il risultato sono stati il primo posto con l'oro e il bronzo nella categoria design di apparecchi di illuminazione!

UN'INNOVAZIONE VINCENTE NEI SUOI COMPONENTI

Tutto quanto sopra descrive le caratteristiche dei faretti CCT. Ad esempio, abbiamo ancora in magazzino circuiti LED di prodotti fabbricati 10 anni fa. In questo modo il cliente è sicuro di avere a lungo la disponibilità dei ricambi. La famiglia di apparecchi LED CCT è stata lanciata inizialmente con 10 apparecchi, ma da allora la famiglia si è ampliata e sviluppata. Oggi la famiglia comprende 55 prodotti:

• 35 diversi faretti LED CCT, il cui sviluppo è iniziato nel 2018 e la famiglia di prodotti è stata pubblicata nel 2019
• 10 diversi pannelli LED CCT, il cui sviluppo è iniziato nel 2019 e la famiglia di prodotti è stata pubblicata nel 2020
• 10 diverse strisce LED CCT, il cui sviluppo è iniziato nel 2019 e la famiglia di prodotti è stata pubblicata nel 2020

Sistema all-in-one. Scegli liberamente l'apparecchio LED CCT regolabile che preferisci. Tutti i prodotti offrono alta qualità: resa cromatica CRI 98 e 5-7 anni di garanzia.

QUAL È LA VERA INNOVAZIONE?

Sul mercato esistono luci CCT già da alcuni anni, ma tutte utilizzano solo interruttori fissi già pronti e il loro CRI è stato intorno a 80. Questi prodotti sono spesso stati anche in plastica o in lamiera sottile e con una scarsa resa cromatica. Va benissimo che i clienti possano scegliere liberamente la tonalità della luce durante l'installazione, ma perché fermarsi qui?

"Volevo assicurarmi che, quando l'arredamento cambia, sulla parete arriva una nuova opera d'arte o il tappeto cambia colore, gli apparecchi valorizzino sempre gli oggetti nel modo migliore possibile. Così ho progettato un'intera serie di faretti da incasso belli, di lunga durata, utilizzabili liberamente in qualsiasi sistema di illuminazione intelligente e con la migliore qualità di luce possibile, CRI98. Gli apparecchi sono facili da installare, perché sono a bassa tensione e dotati di connettori plug n play. Quindi nessun compromesso!"

- Janne Halttu

DUE MODALITÀ DI INSTALLAZIONE

Basic:

Fornitura standard, in cui insieme all'apparecchio viene fornito un trasformatore con interruttore a 3 posizioni. Con l'interruttore puoi scegliere in fase di installazione la temperatura della luce tra 2900K/4000/5500K. L'apparecchio è dimmerabile TRIAC. Gli apparecchi LED possono essere installati collegati in serie.

Personalizzabile:

Selezionabile liberamente tra 2900 e 5500K. La scelta avviene tramite il sistema di controllo dell'illuminazione desiderato, come ZIgbee, DALI2, Z-Wave, ecc. Tutte le luci sono collegate in parallelo a 24VDC. È facile aggiungere / rimuovere luci LED. L'apparecchio si acquista quindi "senza trasformatore proprio" e gli apparecchi si collegano in parallelo a un unico trasformatore di gruppo. In questo modo tutti gli apparecchi collegati al trasformatore vengono controllati contemporaneamente come un unico gruppo, ed è possibile regolare liberamente la temperatura colore CCT e dimmerare gli apparecchi.

ACCESSORI PER LA FAMIGLIA DI PRODOTTI

La famiglia CCT comprende anche un set di cablaggio pronto IP54 con protezione antistrappo, dotato di cavo di prolunga da 3 metri e di un derivatore a 3 o a 6 uscite a scelta.

Puoi anche usare per l'installazione il tuo cavo a 3 poli.

COS'È UN APPARECCHIO A TEMPERATURA COLORE REGOLABILE?

La luce LED CCT è un apparecchio che permette di modificare la temperatura colore della luce bianca. L'intervallo dipende dall'apparecchio LED, ma può arrivare fino a 2500K - 6500K.

Le variazioni di temperatura colore, ben visibili all'occhio, vanno da una luce giallastra a una luce bluastra. La luce LED a temperatura controllata modifica la tonalità della luce in modo che nell'apparecchio ci siano sempre due circuiti LED in parallelo: uno freddo e uno caldo.

Quando il rapporto di miscelazione tra i due viene modificato con il regolatore, la temperatura colore della luce cambia. Oltre alla possibilità di cambiare la temperatura colore, gli apparecchi sono anche dimmerabili.

Materiali e colori diversi reagiscono in modo diverso ai vari spettri luminosi. È molto importante trovare la temperatura colore giusta, adatta alle tue esigenze.

Leggi di più sull'argomento:

La regolazione della temperatura colore dei faretti è possibile anche in base alle stagioni

Striscia LED CCT regolabile

Janne Halttu

LedStore.fi imprenditore, che ha costruito per la sua famiglia 4 case unifamiliari e ristrutturato numerosi immobili. Un'esperienza di costruzione di 20 anni mi ha dato molta competenza sulle strutture e, per diverse case, anche sugli impianti elettrici. Lavoro nell'illuminazione LED da oltre 10 anni. Sono un esperto di illuminazione LED, scrivo articoli e sono progettista illuminotecnico. Aiuto spesso i clienti con questioni elettrotecniche e strutturali legate all'illuminazione e alla costruzione della casa.

_____________________________________________________________________

Lamppukauppa Led Store Oy

Mesikukantie 16 info@ledstore.fi

01300 VANTAA +358 50 598 7101

_____________________________________________________________________

Collegamento dei pannelli CCT all'alimentazione, riferimento rapido

Nei pannelli CCT, la temperatura di colore della luce può essere regolata in modo continuo da bianco caldo (WW) a bianco freddo (CW) modificando il rapporto tra le temperature di colore della luce. Il filo verde produce una luce bianca calda e il filo marrone una luce bianca fredda. Il filo blu è un plus.

Assicuratevi di controllare la potenza totale dei pannelli e di scegliere un alimentatore sufficientemente grande per alimentarli.

Collegare il trasformatore RF/ZG/DALI alle uscite dei LED come segue (in figura RF da 50W):

Per controllare la temperatura di colore degli apparecchi, si crea una coppia con il pulsante nero tratteggiato, Learning Key, mostrato nell'immagine, sul pulsante CCT wireless. Vedere anche le istruzioni sul kit di alimentazione.

Cornici per pannelli LED assemblate con viti per il montaggio in superficie

Disponibili nei formati 300x300, 300x1200, 600x600 e 600x1200

La confezione della cornice contiene quattro bordi, due dei quali con fori di montaggio a soffitto, e 8 viti.

Sono necessari strumenti e accessori.

Dimensioni: l'altezza del telaio di superficie è uguale per tutti i modelli, 50 mm, e le dimensioni esterne sono di pochi millimetri più grandi del pannello da montare. I trasformatori dei pannelli si inseriscono all'interno del telaio di montaggio. I telai non sono dotati di fori passanti, ma il materiale è l'alluminio, quindi è possibile realizzarne uno da soli se necessario.

Figura 1

Istruzioni di montaggio

1. Una terza estremità è attaccata all'estremità dei bordi del telaio per essere fissata al soffitto (a sinistra nella Figura 1).

2. Il telaio è ora a forma di U (Figura 2)

3. Il telaio viene avvitato al soffitto

Figura 2

4. Rimuovere tutte le molle di montaggio a filo dal pannello luminoso (se montato) e spingere il pannello e il trasformatore nel telaio (Figura 3)

5. Montare il trasformatore del pannello alla rete elettrica e avvitare l'ultima estremità in posizione

Figura 3

Figura 4

Il pannello finito nel telaio.

L'apparecchio viene incassato nel soffitto. Il foro di montaggio deve essere di 105x105 mm. L'apparecchio stesso misura 120x22 mm, con 2 molle di montaggio incluse. L'alimentatore è incluso nella confezione. L'apparecchio è dotato di un interruttore che consente di scegliere tra 2800/4000/5500K. Il pannello dispone anche di un connettore rapido se si desidera estendere i cavi e di un cavo a 3 poli per il collegamento a un trasformatore.

Per la regolazione continua della temperatura è necessario un trasformatore di gruppo e il trasformatore dedicato viene rimosso dall'apparecchio. Se le dimensioni del trasformatore lo consentono, è possibile installare più apparecchi sullo stesso trasformatore. Per il controllo wireless, si consiglia un trasformatore RF 50W a due canali per un gruppo di massimo sette plafoniere. Installazione con un cablaggio CCT con fili da 3 m e un set di pulsanti wireless.

L'apparecchio si inserisce in una tipica struttura a soffitto con solo 48x48 mm di pannello colorato e 13 mm di cartongesso sotto la barriera al vapore. Se la barriera al vapore è installata in modo lasco, si consiglia di installare un pannello o un cartongesso sopra l'apparecchio per evitare che l'isolamento si abbassi. Il LED non raggiunge temperature elevate, quindi non è necessaria alcuna protezione antincendio. Tuttavia, si consiglia di non montare l'apparecchio LED su alcun materiale e di lasciare uno spazio d'aria di 1-2 cm.

NOTA! Richiede un ricevitore CCT separato e un regolatore di luce per cambiare continuamente il colore della luce.

Trasformatore dimming e regolazione del colore

Trasformatore Zigbee e RF disponibile in cinque misure. 30W, 50W, 75W, 100W (max. 14 pezzi per 120 pannelli da 6W) e 200W (max. 28 pezzi per 120 pannelli da 6W).

Con un trasformatore Zigbee e RF e un pulsante di controllo CCT wireless, il controllo del colore avviene tramite il pulsante destro del pulsante e l'accensione/spegnimento e l'oscuramento/luminosità tramite il pulsante sinistro. Non sono necessari altri dispositivi.

Un'altra opzione per utilizzare un dimmer a parete cablato è un trasformatore non dimmerabile e un dimmer a parete cablato. È inoltre necessario un cablaggio e/o un cablaggio intermedio con un cavo tripolare. È possibile scegliere un dimmer cablato anche per il cablaggio richiedere un preventivo.

Terza opzione per grandi gruppi di oltre 200W / più di 28 unità in un gruppo, per il controllo della temperatura di colore, è possibile selezionare un trasformatore non dimmerabile dalla nostra ampia gamma di opzioni, nonché un ricevitore CCT/RGB della serie VaLO e un pulsante. Il pulsante consente di modificare il colore della luce dell'apparecchio tra 2800K e 5500K. Inoltre, con lo stesso pulsante è possibile dimmerare l'apparecchio. Sono disponibili due opzioni di pulsanti. Nel dimmer CCT rotativo, si passa dalla regolazione della luminosità alla regolazione del colore facendo doppio clic sulla manopola del pulsante rotativo. Nel modello a due pulsanti, il controllo avviene come descritto sopra.

Forniamo consulenza per la progettazione e l'installazione.
