PANNELLO LED 200x200, TUNNELMA, dimmerabile, 15W, CRI98, IP54

PANNELLO LED 200x200, TUNNELMA, dimmerabile, 15W, CRI98, IP54

La soluzione ideale per un'ampia gamma di spazi per fornire una luce regolabile e di alta qualità.

Il PANEL LED offre un'elevata resa cromatica (CRI98) e una temperatura di colore regolabile che lo rendono la scelta perfetta per un'ampia gamma di esigenze di illuminazione.

Caratteristiche dell'apparecchio

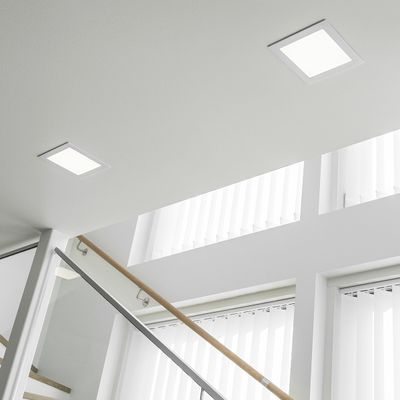

Adatto a spazi ridotti, questo PANNELLO LED 20 cm x 20 cm a incasso, ultra basso, è ideale per i soffitti in gesso, dove risulta minimalista e discreto. Il PANNELLO LED 200x200 fornisce una potenza luminosa di 800 lumen con un'alta qualità e un'eccellente regolabilità. La luce LED è efficiente dal punto di vista energetico e di lunga durata, riducendo il consumo di elettricità e l'impronta di carbonio.

Può essere utilizzato con interruttore on/off, dimmer wireless o cablato, o integrato in una casa intelligente.

Offriamo una garanzia di 5 anni.

NOTA! Abbiamo rimisurato le caratteristiche del prodotto, pertanto le informazioni riportate sull'etichetta del prodotto non riflettono le nuove informazioni disponibili online. Ci impegneremo a rinnovare le etichette il prima possibile per adeguarle alle misure.

Selezione del trasformatore

Il trasformatore di base dell'apparecchio è di tipo TRIAC dimmerabile, a connessione rapida e concatenabile, il che rende l'installazione facile e veloce. Il trasformatore si inserisce nel foro di montaggio della scatola a discesa. Il trasformatore di base è disponibile con temperatura di colore a scelta tra 2900K / 4000K / 5500K tramite un interruttore fisso. È inoltre possibile scegliere un trasformatore regolabile CCT per una regolazione continua della temperatura di colore o ordinare il pannello senza trasformatore.

Eccellente resa cromatica

Il CRI indica la capacità di una luce LED di riprodurre i colori come dovrebbero. Un valore CRI elevato indica che l'apparecchio riproduce un'ampia gamma di colori. Più ci si avvicina a 100, più i colori sono riprodotti in modo naturale. Questo PANEEL LED ha un CRI di 98, che garantisce un'eccellente resa cromatica.

Selezione manuale del colore

Gli apparecchi dimmerabili con regolazione della temperatura di colore offrono più opzioni rispetto agli apparecchi dimmerabili monocromatici in termini di disponibilità degli apparecchi.

Regolazione continua della temperatura

Se desiderate un apparecchio con regolazione continua della temperatura di colore, oltre al prodotto, il vostro sistema deve includere un trasformatore Zigbee, RF o DALI-2. Tenete presente che, affinché la regolazione della temperatura di colore abbia successo, dal trasformatore all'apparecchio deve passare un cavo tripolare.

Resistenza all'acqua e alla polvere

La classe IP è uno standard che definisce il grado di protezione dell'apparecchio di illuminazione nei confronti di varie condizioni ambientali. Lo standard utilizza due numeri, il primo indica la protezione dalla polvere (0, nessuna protezione - 6, resistente alla polvere) e il secondo dall'umidità (0, nessuna protezione - 8, resistente all'immersione continua in acqua). Questo PANNELLO LED ha un grado di protezione IP54, che lo protegge dalla polvere e dagli spruzzi d'acqua. Questo apparecchio è adatto all'uso in ambienti umidi e all'esterno, come bagni o terrazze coperte.

Materiali dell'apparecchio

Il corpo dell'apparecchio è in alluminio verniciato a polvere in bianco opaco. Il diffusore dell'apparecchio è in acrilico bianco opaco e fornisce una luce uniforme e piacevole.

Pronto per la domotica

Scegliendo Zigbee, ad esempio, è possibile collegare gli apparecchi in gruppi tramite un trasformatore di gruppo direttamente al sistema domotico. Alcune delle luci già supportate da Zigbee sono.

• Philips HUE
• IKEA
• Azoula
• Assistente domestico (ad es. Conbee2)
• altri sistemi Zibgee 3.0

Gli apparecchi possono essere collegati anche a un sistema DALI-2 con trasformatori DALI-2. Contattateci e saremo lieti di aiutarvi nella scelta del prodotto.

Applicazioni

Le dimensioni ridotte, le versatili possibilità di regolazione e l'elevato grado di protezione IP rendono questo apparecchio adatto a un'ampia gamma di applicazioni. Le versatili possibilità di regolazione offrono la libertà di creare atmosfere diverse. Grazie al suo grado di protezione IP54, questo apparecchio è ideale anche per bagni o terrazze coperte. potete vedere le foto di riferimento nella nostra galleria fotografica o, se avete bisogno dell'aiuto di un esperto, potete ordinare un progetto illuminotecnico.

Cucine

Nelle cucine, questo apparecchio crea una luce uniforme e di qualità. Grazie alle sue dimensioni ridotte, l'apparecchio è più suggestivo rispetto ai pannelli di grandi dimensioni e i nostri pannelli LED utilizzano un diffusore perimetrale, in modo che la luce entri dolcemente senza essere a macchie e l'acrilico opaco diffonda la luce in modo uniforme. Oltre a questo apparecchio, consigliamo di illuminare i piani di lavoro della cucina con una striscia LED.

Bagni

La possibilità di regolare la luce è una caratteristica consigliata anche per i bagni. La regolabilità è particolarmente vantaggiosa se per la stanza sono state scelte piastrelle non bianche. A seconda della temperatura di colore della luce, il verde, ad esempio, può essere colorato con tonalità acqua o oliva. Regolando la temperatura di colore della luce, è possibile ottenere dalle piastrelle l'esatta tonalità desiderata.

Corridoi

Con questo PANNELLO LED è possibile creare un'illuminazione uniforme dei corridoi. Per i corridoi, si consiglia di ordinare questo apparecchio con un trasformatore di base, in modo che la temperatura di colore della luce sia selezionata con una leva durante la fase di installazione. Nelle aree di passaggio, la regolazione della temperatura di colore della luce spesso non è necessaria.

Perché scegliere questo prodotto?

• Corpo a basso profilo, si adatta alla maggior parte dei downlight
• Luce uniforme e piacevole grazie al diffusore opaco
• Resa cromatica perfetta, CRI98
• Dimmerabile TRIAC (con trasformatore di base)
• Temperatura di colore regolabile e dimmerabile con trasformatori di gruppo Zigbee / DALI-2 / RF
• Installazione facile e veloce con trasformatore di base
• 5 anni di garanzia
• Conveniente

Se avete domande, visitate il nostro negozio o contattateci per telefono o e-mail. Siamo felici di aiutarvi!

CHE È IL CRI, L'INDICE DI RESA CROMATICA

Le luci LED di alta qualità hanno anche un elevato indice di resa cromatica, o CRI. Un buon indice di resa cromatica (CRI) per l'uso domestico è superiore a 90, mentre oggi molte luci di mercato si avvicinano purtroppo a 80.

Il CRI indica la capacità di una luce LED di visualizzare i colori come dovrebbero. Per i progettisti e gli architetti, così come per gli arredatori, dovrebbe essere una delle considerazioni più importanti. Assicuratevi che l'illuminazione sia perfetta, in modo che le vostre opere d'arte siano come dovrebbero essere.

Indice di resa cromatica

L'indice di resa cromatica è espresso da un numero su una scala da zero a 100, dove 0 = nessuna resa cromatica e 100 = piena resa cromatica. L'indice di resa cromatica delle luci LED è noto anche come Ra, misurato su una scala più piccola rispetto al CRI. Questo valore Ra non include, ad esempio, i toni rossi o le tonalità della pelle, quindi si tratta di un dato "approssimativo" della reale qualità di una luce LED.

Valore RA

Il valore Ra misura la riproduzione dei colori utilizzando otto diversi colori di riferimento. Il CRI tiene conto di una gamma più ampia (15) di lunghezze d'onda, compresi i rossi e altri colori caldi.

{{collection items="CRI tab"}}

Il valore Ra viene calcolato tagliando la gamma di lunghezze d'onda, ponderando i toni del blu e del viola e calcolando la media ponderata dei numeri R 1-8.

Sono esclusi dal valore Ra, ad esempio, la resa cromatica dei rossi, dei gialli, dei verdi e delle tonalità vicine al tono della pelle. Questi sono descritti da valori R compresi tra 9 e 15. Di seguito è riportata l'immagine di un risultato di misurazione che confonde facilmente il consumatore.

Questa misurazione è stata effettuata su uno spot Led da 9W CCT

Per saperne di più su questo argomento:

Resa cromatica dei LED - Qual è la differenza tra CRI e valore Ra?

LA FAMIGLIA DI PRODOTTI CCT REGOLABILE ha vinto oro e bronzo in tre concorsi internazionali di design nel 2023!

Janne Halttu sviluppa la propria famiglia di prodotti fin dalla nascita dell'azienda. Nello sviluppo dei prodotti, la lista dei requisiti si è sempre basata sulle esperienze personali di costruzione della casa e di installazione degli apparecchi. Nella lista dei requisiti dei faretti CCT a temperatura colore regolabile c'erano le seguenti caratteristiche:

1. Alta qualità - Tutte le parti dell'apparecchio sono rifinite con cura, connettori compresi.
2. Alta qualità della luce - Il circuito LED degli apparecchi ha una resa cromatica molto elevata, fino a CRI98!
3. Pronto per la casa intelligente – Collegabile a sistemi intelligenti di controllo dell'illuminazione, come Zigbee e DALI2, senza trasformatore di base proprio
4. Rapido da installare - L'apparecchio è dotato di connettore rapido per il trasformatore Basic, per un cavo di collegamento già spelato o per un set di cavi
5. Almeno 600 lumen - L'apparecchio ha un opale rimovibile che riduce l'abbagliamento. Rimuovendo la lente a volte è possibile aumentare la resa luminosa del 10-15 %
6. Altezza massima dell'apparecchio 55 mm - L'apparecchio deve stare nella struttura standard del soffitto finlandese, composta da un listello 49x49 mm + cartongesso da 13 mm.
7. Trasformatore di piccole dimensioni - Il trasformatore standard dell'apparecchio passa attraverso il foro di installazione.
8. Dimmerabile TRIAC – Il trasformatore di base dell'apparecchio è dimmerabile TRIAC.
9. Collegabile in serie - Il trasformatore standard dell'apparecchio è collegabile in serie
10. Lunga durata - La durata dell'apparecchio è di oltre 50000 ore con 7 anni di garanzia
11. Struttura modulare - Il dissipatore dell'apparecchio è un modulo LED a vite di dimensione standard, sostituibile. Usiamo lo stesso modulo LED nel maggior numero possibile di prodotti, per essere rispettosi dell'ambiente.
12. Sviluppo sostenibile - I componenti degli apparecchi devono poter essere acquistati anche in seguito.

La innovativa famiglia di apparecchi LED CCT di LedStore ha partecipato nel 2023 a:

International Architecture & Design Awards

A'Design Award

BIGSEE

Il risultato sono stati il primo posto con l'oro e il bronzo nella categoria design di apparecchi di illuminazione!

UN'INNOVAZIONE VINCENTE NEI SUOI COMPONENTI

Tutto quanto sopra descrive le caratteristiche dei faretti CCT. Ad esempio, abbiamo ancora in magazzino circuiti LED di prodotti fabbricati 10 anni fa. In questo modo il cliente è sicuro di avere a lungo la disponibilità dei ricambi. La famiglia di apparecchi LED CCT è stata lanciata inizialmente con 10 apparecchi, ma da allora la famiglia si è ampliata e sviluppata. Oggi la famiglia comprende 55 prodotti:

• 35 diversi faretti LED CCT, il cui sviluppo è iniziato nel 2018 e la famiglia di prodotti è stata pubblicata nel 2019
• 10 diversi pannelli LED CCT, il cui sviluppo è iniziato nel 2019 e la famiglia di prodotti è stata pubblicata nel 2020
• 10 diverse strisce LED CCT, il cui sviluppo è iniziato nel 2019 e la famiglia di prodotti è stata pubblicata nel 2020

Sistema all-in-one. Scegli liberamente l'apparecchio LED CCT regolabile che preferisci. Tutti i prodotti offrono alta qualità: resa cromatica CRI 98 e 5-7 anni di garanzia.

QUAL È LA VERA INNOVAZIONE?

Sul mercato esistono luci CCT già da alcuni anni, ma tutte utilizzano solo interruttori fissi già pronti e il loro CRI è stato intorno a 80. Questi prodotti sono spesso stati anche in plastica o in lamiera sottile e con una scarsa resa cromatica. Va benissimo che i clienti possano scegliere liberamente la tonalità della luce durante l'installazione, ma perché fermarsi qui?

"Volevo assicurarmi che, quando l'arredamento cambia, sulla parete arriva una nuova opera d'arte o il tappeto cambia colore, gli apparecchi valorizzino sempre gli oggetti nel modo migliore possibile. Così ho progettato un'intera serie di faretti da incasso belli, di lunga durata, utilizzabili liberamente in qualsiasi sistema di illuminazione intelligente e con la migliore qualità di luce possibile, CRI98. Gli apparecchi sono facili da installare, perché sono a bassa tensione e dotati di connettori plug n play. Quindi nessun compromesso!"

- Janne Halttu

DUE MODALITÀ DI INSTALLAZIONE

Basic:

Fornitura standard, in cui insieme all'apparecchio viene fornito un trasformatore con interruttore a 3 posizioni. Con l'interruttore puoi scegliere in fase di installazione la temperatura della luce tra 2900K/4000/5500K. L'apparecchio è dimmerabile TRIAC. Gli apparecchi LED possono essere installati collegati in serie.

Personalizzabile:

Selezionabile liberamente tra 2900 e 5500K. La scelta avviene tramite il sistema di controllo dell'illuminazione desiderato, come ZIgbee, DALI2, Z-Wave, ecc. Tutte le luci sono collegate in parallelo a 24VDC. È facile aggiungere / rimuovere luci LED. L'apparecchio si acquista quindi "senza trasformatore proprio" e gli apparecchi si collegano in parallelo a un unico trasformatore di gruppo. In questo modo tutti gli apparecchi collegati al trasformatore vengono controllati contemporaneamente come un unico gruppo, ed è possibile regolare liberamente la temperatura colore CCT e dimmerare gli apparecchi.

ACCESSORI PER LA FAMIGLIA DI PRODOTTI

La famiglia CCT comprende anche un set di cablaggio pronto IP54 con protezione antistrappo, dotato di cavo di prolunga da 3 metri e di un derivatore a 3 o a 6 uscite a scelta.

Puoi anche usare per l'installazione il tuo cavo a 3 poli.

COS'È UN APPARECCHIO A TEMPERATURA COLORE REGOLABILE?

La luce LED CCT è un apparecchio che permette di modificare la temperatura colore della luce bianca. L'intervallo dipende dall'apparecchio LED, ma può arrivare fino a 2500K - 6500K.

Le variazioni di temperatura colore, ben visibili all'occhio, vanno da una luce giallastra a una luce bluastra. La luce LED a temperatura controllata modifica la tonalità della luce in modo che nell'apparecchio ci siano sempre due circuiti LED in parallelo: uno freddo e uno caldo.

Quando il rapporto di miscelazione tra i due viene modificato con il regolatore, la temperatura colore della luce cambia. Oltre alla possibilità di cambiare la temperatura colore, gli apparecchi sono anche dimmerabili.

Materiali e colori diversi reagiscono in modo diverso ai vari spettri luminosi. È molto importante trovare la temperatura colore giusta, adatta alle tue esigenze.

Leggi di più sull'argomento:

La regolazione della temperatura colore dei faretti è possibile anche in base alle stagioni

Striscia LED CCT regolabile

Janne Halttu

LedStore.fi imprenditore, che ha costruito per la sua famiglia 4 case unifamiliari e ristrutturato numerosi immobili. Un'esperienza di costruzione di 20 anni mi ha dato molta competenza sulle strutture e, per diverse case, anche sugli impianti elettrici. Lavoro nell'illuminazione LED da oltre 10 anni. Sono un esperto di illuminazione LED, scrivo articoli e sono progettista illuminotecnico. Aiuto spesso i clienti con questioni elettrotecniche e strutturali legate all'illuminazione e alla costruzione della casa.

_____________________________________________________________________

Lamppukauppa Led Store Oy

Mesikukantie 16 info@ledstore.fi

01300 VANTAA +358 50 598 7101

_____________________________________________________________________

Collegamento dei pannelli CCT all'alimentazione, riferimento rapido

Nei pannelli CCT, la temperatura di colore della luce può essere regolata in modo continuo da bianco caldo (WW) a bianco freddo (CW) modificando il rapporto tra le temperature di colore della luce. Il filo verde produce una luce bianca calda e il filo marrone una luce bianca fredda. Il filo blu è un plus.

Assicuratevi di controllare la potenza totale dei pannelli e di scegliere un alimentatore sufficientemente grande per alimentarli.

Collegare il trasformatore RF/ZG/DALI alle uscite dei LED come segue (in figura RF da 50W):

Per controllare la temperatura di colore degli apparecchi, si crea una coppia con il pulsante nero tratteggiato, Learning Key, mostrato nell'immagine, sul pulsante CCT wireless. Vedere anche le istruzioni sul kit di alimentazione.

Cornici per pannelli LED assemblate con viti per il montaggio in superficie

Disponibili nei formati 300x300, 300x1200, 600x600 e 600x1200

La confezione della cornice contiene quattro bordi, due dei quali con fori di montaggio a soffitto, e 8 viti.

Sono necessari strumenti e accessori.

Dimensioni: l'altezza del telaio di superficie è uguale per tutti i modelli, 50 mm, e le dimensioni esterne sono di pochi millimetri più grandi del pannello da montare. I trasformatori dei pannelli si inseriscono all'interno del telaio di montaggio. I telai non sono dotati di fori passanti, ma il materiale è l'alluminio, quindi è possibile realizzarne uno da soli se necessario.

Figura 1

Istruzioni di montaggio

1. Una terza estremità è attaccata all'estremità dei bordi del telaio per essere fissata al soffitto (a sinistra nella Figura 1).

2. Il telaio è ora a forma di U (Figura 2)

3. Il telaio viene avvitato al soffitto

Figura 2

4. Rimuovere tutte le molle di montaggio a filo dal pannello luminoso (se montato) e spingere il pannello e il trasformatore nel telaio (Figura 3)

5. Montare il trasformatore del pannello alla rete elettrica e avvitare l'ultima estremità in posizione

Figura 3

Figura 4

Il pannello finito nel telaio.

L'apparecchio viene incassato nel soffitto. Il foro di montaggio deve essere 185x185 mm. L'apparecchio stesso misura 200x200 mm. Il trasformatore dimmerabile è fornito con un interruttore a 3 posizioni (3000/4000/5500K) per selezionare la tonalità della luce. Il telaio dell'apparecchio è liscio, verniciato a polvere in bianco, realizzato in alluminio, e le molle (2 pezzi) sono preconfezionate per l'installazione.

Se si desidera una regolazione continua della temperatura di colore (CCT), si può omettere il trasformatore dell'apparecchio e ordinare separatamente un alimentatore di gruppo in base al carico totale del gruppo di pannelli. Il pannello è dotato di un connettore rapido se è necessario un cablaggio di estensione e di un cavo a 3 poli per il collegamento al trasformatore. Per il controllo wireless, consigliamo il trasformatore RF 50W per il controllo wireless con controller, il trasformatore RF Zigbee per l'illuminazione intelligente e i prodotti DALI per il controllo DALI. Per l'installazione, la nostra gamma comprende cavi di installazione CCT e scatole di distribuzione per pannelli e spot a temperatura controllata.

L'apparecchio si inserisce in una tipica struttura a soffitto con solo 48x48 mm di collimazione e 13 mm di cartongesso sotto la barriera al vapore. Se la barriera al vapore è installata in modo lasco, si consiglia di installare una tavola o un cartongesso sopra l'apparecchio per evitare che l'isolamento si abbassi. Il LED non raggiunge temperature elevate, quindi non è necessaria alcuna protezione antincendio. Tuttavia, si consiglia di non montare l'apparecchio LED su alcun materiale e di lasciare uno spazio d'aria di 1-2 cm.

NOTA! Richiede un ricevitore/trasformatore CCT separato e un regolatore di luce per cambiare continuamente il colore della luce.

Regolazione del colore e dimmerazione del trasformatore

I trasformatori Zigbee o RF sono disponibili in cinque misure: 30W, 50W ,75W, 100W e 200W (max. 6 x 200, 15W per pannello), e 200W (max. 12 x 200, 15W per pannello). Sono disponibili anche trasformatori DALI per apparecchi con controllo della temperatura di colore e dimmerabili in diverse misure.

Opzioni di controllo sia per la dimmerazione continua che per il controllo della temperatura colore:

Un trasformatore MeanWell a 24VDC per il carico totale dei pannelli e un CCT Inwall cablato max. 400W. Il regolatore è installato sul lato a bassa corrente, vale a dire che un cavo a tre fili proveniente dall'apparecchio di illuminazione consente il controllo della temperatura colore, mentre un cavo a 24 V dal regolatore al trasformatore, collegato alla rete elettrica, alimenta il regolatore. Se più di un pannello è controllato da questo regolatore, la dimensione del trasformatore viene scelta in base al carico combinato.

Regolazione wireless della temperatura di colore e della dimmerazione in continuo, in funzione del carico totale del trasformatore per l'intero gruppo di pannelli. Trasformatore per un massimo di sei apparecchi Valo-Driver-RF-100W-24v. Il trasformatore è collegato al pulsante selezionato (ordinato separatamente) con le opzioni di un pulsante di controllo wireless a batteria P1CCT, un pulsante di controllo wireless rotativo P1PRGB e un telecomando per il controllo di quattro gruppi CCT VaLO-R-CCT.

Se lo si desidera, l'illuminazione può essere collegata allo smart control selezionando un trasformatore Zigbee wireless. Ad esempio, si seleziona un trasformatore da 100 W 24 VDC per sei pannelli (SKU: Valo-Driver-ZG-100W-CCT-24v) È possibile creare una coppia wireless da un trasformatore e un pulsante come P1CCT-ZG, oppure, quando si collega l'illuminazione intelligente, si crea una connessione al ponte in uso e, se lo si desidera, anche a un pulsante o telecomando wireless, SKU: VaLO-R4-CCT-ZG.

Per il controllo DALI, si sceglie un trasformatore DALI 100W (SKU: 24V-100W-DALI-CCT) per apparecchi CCT e un pulsante compatibile, come un dimmer DALI a rullo (SKU: DALI-rotary-P1PCCT). Sono disponibili anche altre opzioni per l'aspetto del controller.

Per gruppi di grandi dimensioni con un carico totale superiore a 200 W / più di 12 unità in un gruppo, è possibile scegliere un trasformatore non dimmerabile dalla nostra ampia gamma di opzioni per il controllo della temperatura del colore, nonché un ricevitore e un pulsante della serie VaLO. Il collegamento wireless tra i due apparecchi consente al pulsante di modificare la temperatura di colore della luce dell'apparecchio, oltre che di dimmerare.

Siamo lieti di fornire consulenza per la progettazione e l'installazione.
