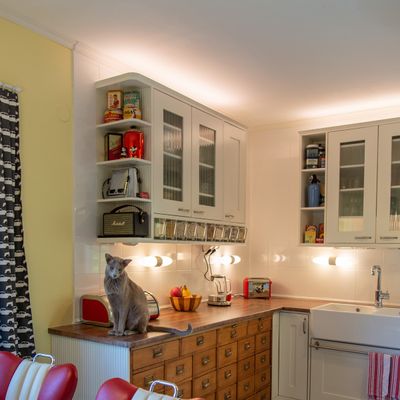

SETTI LED sopra il mobile della cucina - HELLMI TUNNELMA CCT 22W/m

Il set di strip HELMI TUNNELMA CCT 22W/m, regolabile in temperatura di colore, è perfetto per ogni cucina o ripostiglio. Basta premere un pulsante per scegliere la tonalità preferita tra 2500-6500K.

Include

Il nastro regolabile in temperatura HELMI TUNNELMA CCT 22W/m per mobili da cucina comprende:

• 5 metri di nastro led 22W/m CCT, 120 LED/m
• un alimentatore adatto che include un ricevitore Zigbee wireless
• Pulsante wireless della serie VaLO Zigbee (il pulsante può essere collocato a parete o tenuto staccato, come opzione)
• due profili in alluminio montabili a parete (lunghezza 2,5 m per profilo).
• 5 m di cavo tripolare e 2 connettori rapidi (opzionali)

Informazioni

Il nastro da 22 m ha un'intensità luminosa di 822 lumen per metro. Il colore di base del nastro è bianco, ma non lo vedrete, perché è sempre montato sul profilo di alluminio incluso e lo speciale nastro 3M sul nastro LED assicura un buon fissaggio al profilo. La striscia di LED ha uno spessore di 3 mm, quindi è molto discreta. La resa cromatica della striscia LED è eccellente, con un CRI93.

Poi c'è la parte più difficile, ovvero gli angoli e le estensioni. La striscia ha solo 15 cm di fili per ogni estremità, quindi tagliandola nel punto giusto (ogni 5 cm) si ottengono due strisce. Quindi, se si desidera tagliare di più, è necessario collegare nuovi fili ai punti di rame nel punto di taglio. La striscia a led regolabile CCT utilizza tre (3) fili polari: +, caldo e freddo. La confezione include 3 metri di cavo tripolare e connettori rapidi per estendere il cavo al trasformatore.

Il trasformatore incluso è anche un ricevitore Zigbee 3.0. Ciò significa che è possibile collegare il trasformatore alla casa intelligente e controllarlo con un sistema Philips HUE o Smartthings, ad esempio. Il trasformatore è dotato di connettori a vite su entrambe le estremità, per cui è possibile collegarlo con un connettore fisso o a innesto (incluso!) e i connettori possono ospitare due fili di diverse strisce LED. Descrizione del prodotto del trasformatore

Il pulsante senza fili è dotato di una batteria da 3 V che dura da 1 a 3 anni, a seconda dell'uso. Il pulsante si adatta a tutte le cornici che utilizzano lo standard 55m senza soluzione di continuità.

Installazione

Il nastro deve essere collegato a un metallo, come un profilo di alluminio (in dotazione), per consentire la dissipazione del calore dal circuito LED. Un raffreddamento adeguato prolunga la vita del LED. Il nastro di LED non si piega lateralmente.

Installazione della striscia:

1. Misurare la posizione di montaggio
2. Tagliare i profili se necessario (con un bisturi o un seghetto) e la striscia LED alla lunghezza corretta (ogni 5 cm dal punto di taglio)
3. Incollare le strisce LED al profilo sul tavolo prima di fissare i profili e premere le coperture in posizione.
4. Avvitare le staffe del profilo al fondo del mobile. 4-5pz / 2,5m e fissare i profili a scatto.
5. Far passare i fili dalla striscia led al trasformatore (foro nei gommini 7 mm) e collegarli ai morsetti a vite.
6. Inserire la spina nella parete ed eseguire l'accoppiamento tra il pulsante e il trasformatore.

Accoppiamento del pulsante:

1. Premere quattro (4) volte di seguito il pulsante sulla parte superiore del trasformatore. La striscia di LED lampeggerà tre volte.
2. Tre volte (3 LED) si accendono tre volte (tre volte).Posizionare il pulsante accanto al trasformatore (10 cm)
3. Premere contemporaneamente i due pulsanti inferiori (S1 e S2) per più di 3 secondi. La spia lampeggia rapidamente
4. Tenere il pulsante vicino al trasformatore. L'accoppiamento dura circa 10 secondi. La striscia LED lampeggia tre volte quando l'accoppiamento è riuscito.

Accoppiamento del trasformatore e del pulsante Philips HUE o di un'altra rete Zigbee:

1. aprire "aggiungi una luce" o simili nella propria app. Il trasformatore viene trovato come nuova lampada e può essere controllato con l'app.
2. Premere cinque (5) volte di seguito il pulsante sulla parte superiore del trasformatore. La striscia di LED lampeggerà tre volte.
3. aprire l'app per "aggiungere un apparecchio" o simili.
4. Premere i due pulsanti inferiori (S1 e S2) per 3 volte di seguito.
5. NOTA! L'app non creerà nulla! Ma la luce verde sul pulsante lampeggerà rapidamente per 3 volte, indicando che è accoppiato! Quindi il pulsante è collegato alla rete Zigbee, ma non è configurato nell'app!
6. Premere il pulsante sopra il trasformatore per 4 volte di seguito VELOCEMENTE. La striscia di LED lampeggerà tre volte.
7. Posizionare il pulsante accanto al trasformatore (10 cm)
8. Premere contemporaneamente i due pulsanti inferiori (S1 e S2) per più di 3 secondi. La spia lampeggia rapidamente
9. Tenere il pulsante vicino al trasformatore. L'accoppiamento dura circa 10 secondi. La striscia LED lampeggia tre volte quando l'accoppiamento è riuscito.
10. È possibile controllare il pulsante e l'app

Se dopo la fase di accoppiamento dei pulsanti non è più possibile controllare dall'applicazione, significa che si è verificato un errore durante la fase di accoppiamento dei pulsanti nella rete Zigbee. Quindi, anche se l'app "non trova la lampada", la spia del pulsante mostrerà che è collegato a qualcosa. Questo è importante! Quindi il pulsante deve essere sulla stessa rete.

CHE È IL CRI, L'INDICE DI RESA CROMATICA

Le luci LED di alta qualità hanno anche un elevato indice di resa cromatica, o CRI. Un buon indice di resa cromatica (CRI) per l'uso domestico è superiore a 90, mentre oggi molte luci di mercato si avvicinano purtroppo a 80.

Il CRI indica la capacità di una luce LED di visualizzare i colori come dovrebbero. Per i progettisti e gli architetti, così come per gli arredatori, dovrebbe essere una delle considerazioni più importanti. Assicuratevi che l'illuminazione sia perfetta, in modo che le vostre opere d'arte siano come dovrebbero essere.

Indice di resa cromatica

L'indice di resa cromatica è espresso da un numero su una scala da zero a 100, dove 0 = nessuna resa cromatica e 100 = piena resa cromatica. L'indice di resa cromatica delle luci LED è noto anche come Ra, misurato su una scala più piccola rispetto al CRI. Questo valore Ra non include, ad esempio, i toni rossi o le tonalità della pelle, quindi si tratta di un dato "approssimativo" della reale qualità di una luce LED.

Valore RA

Il valore Ra misura la riproduzione dei colori utilizzando otto diversi colori di riferimento. Il CRI tiene conto di una gamma più ampia (15) di lunghezze d'onda, compresi i rossi e altri colori caldi.

{{collection items="CRI tab"}}

Il valore Ra viene calcolato tagliando la gamma di lunghezze d'onda, ponderando i toni del blu e del viola e calcolando la media ponderata dei numeri R 1-8.

Sono esclusi dal valore Ra, ad esempio, la resa cromatica dei rossi, dei gialli, dei verdi e delle tonalità vicine al tono della pelle. Questi sono descritti da valori R compresi tra 9 e 15. Di seguito è riportata l'immagine di un risultato di misurazione che confonde facilmente il consumatore.

Questa misurazione è stata effettuata su uno spot Led da 9W CCT

Per saperne di più su questo argomento:

Resa cromatica dei LED - Qual è la differenza tra CRI e valore Ra?

Istruzioni generali di installazione delle strisce led per tutti i tipi di strisce led LedStore

NOTA! LedStore non è responsabile per i guasti del prodotto dovuti a un'installazione non corretta, anche durante il periodo di garanzia.

Si prega di leggere le seguenti istruzioni per garantire un'installazione e un utilizzo sicuri e per assicurare la massima durata possibile della striscia LED. Oltre al presente manuale, consultare le caratteristiche e le informazioni sul prodotto della striscia LED sul sito https://ledstore.fi.

1. Utilizzare un trasformatore adatto alla striscia LED. La tensione della striscia LED è di 12V o 24V. Il trasformatore di rete deve avere la stessa tensione della striscia LED.

2. Scegliere un alimentatore con una potenza nominale che copra il 10% in più del carico richiesto dalla striscia LED. 14,4 W/m La striscia LED necessita di un alimentatore con una capacità di carico di almeno 80 W per cinque metri. La potenza dell'alimentatore si calcola con la formula: potenza della striscia LED per metro * numero di metri richiesti * 1,1. Il moltiplicatore aggiunge un margine del 10% per garantire che l'alimentatore non sia sovraccarico.

Quindi in questo caso 14,4 * 5 * 1,1 = 79,2 o 80W di trasformatore.

3. Scegliere un nastro a prova di umidità IP65 per gli ambienti umidi, a meno che il profilo LED non sia a prova di umidità. A prova di umidità anche per le aree polverose, a meno che il profilo non abbia un diffusore o una copertura.

4. Si consiglia di non installare la striscia LED a temperature superiori a 50 gradi Celsius.

5. Srotolare la striscia LED dal rotolo e verificarne il funzionamento accendendola per un breve periodo. Se la striscia LED è in rotolo, il test deve durare poco, al massimo qualche decina di secondi, per evitare che la striscia LED si scaldi troppo mentre è in rotolo e inizi a sciogliere il nastro adesivo.

6. La striscia LED non deve essere piegata, tirata o attorcigliata per evitare che si rompa dall'interno. Se si rompe, in genere uno o più circuiti LED tra i punti di rottura possono spegnersi (circuiti LED in serie), ma le altre parti della striscia funzionano (sezioni della striscia collegate in parallelo).

7. Il lavoro sul lato a bassa corrente può essere fatto dal consumatore, cioè l'installazione della striscia LED può essere fatta quando si ha familiarità con l'argomento e si acquista un trasformatore a spina per collegare la striscia LED alla rete.

8. La striscia LED può essere tagliata e saldata nei punti contrassegnati sulla striscia. Il nastro è contrassegnato con +. Dopo il taglio, la protezione dall'umidità viene ripristinata con una goccia di silicone nel punto di taglio.

9. Le strisce LED di LedStore sono sempre montate su un profilo di alluminio o metallo per garantire la dissipazione del calore generato dalla striscia LED e il raggiungimento delle ore di funzionamento promesse dalla striscia, pari a circa 50.000.

Collegamento di strisce LED CCT e RGBW a un trasformatore

Collegamento di una striscia CCT a un trasformatore LED

I trasformatori sono quasi sempre dotati di connettori a vite o rapidi, ma la striscia LED CCT (temperatura di colore controllata) ha tre (3) fili:

Figura 1. Striscia LED CCT in primo piano, 24V + e due fili negativi W e C.

+, caldo (WW) e freddo (CW)

Per collegare il nastro, leggere i segni sulla parte superiore del trasformatore, che dovrebbe indicare i terminali + e WW e CW. Talvolta WW e CW sono contrassegnati con -1 e -2.

• la cosa più importante è collegare il filo + o plus nel punto giusto.
• Se WW e CW vanno ai terminali sbagliati, cioè da caldo a freddo e viceversa, non è pericoloso. L'unico svantaggio è che la regolazione della luce non funziona correttamente dal regolatore. Se si nota un problema con la regolazione, è sufficiente cambiare la posizione dei due fili (WW e CW).

Figura 2: Due diversi metodi di collegamento su un trasformatore CCT per una strip LED.

Verificate tirando delicatamente che i fili siano correttamente in posizione all'estremità a bassa corrente. Collegate la spina alla parete e le luci dovrebbero accendersi.

Avete installato inavvertitamente dei fili bipolari? Contattateci, vi diremo di più.

Collegamento della striscia led RGB+W al trasformatore

Anche questi trasformatori sono quasi sempre dotati di connettori a vite o rapidi, all'estremità della bassa corrente. Per il collegamento alla rete elettrica, le istruzioni sono sempre le stesse: o una spina già pronta da inserire nel muro o un installatore per fare un'installazione fissa. A questo punto la striscia LED ha 4 o 5 fili, con una striscia LED regolabile in base al colore. 4 fili significa RGB senza luce bianca, mentre 5 fili significa che la striscia LED ha RGB+W, cioè una luce bianca separata. Di seguito sono riportati i colori dei fili più comunemente utilizzati, con il nero che rappresenta il più e gli altri il meno.

• + = nero
• R(ed) = rosso
• G(reen) = verde
• B(read) = blu
• W(hite) = bianco

Figura 3: Striscia di led a punti RGBW in primo piano (mi scuso per l'immagine sfocata).

La striscia viene collegata leggendo i segni sul trasformatore, che dovrebbe indicare + e R, G, B, W. A volte sono contrassegnati da -1,-2,-3 e -4 nello stesso ordine.

• la cosa più importante è collegare il filo + al punto di connessione corretto
• Se i colori vanno ai terminali sbagliati, ad esempio se il rosso diventa verde, è sufficiente cambiare la posizione dei fili colorati. Il nastro non si romperà a causa di un cablaggio errato, ma se i fili positivo e negativo non sono corretti, non si accenderà.

Figura 4: Terminali del trasformatore + , -1-2-3-4 RGBW

Anche in questo caso, fate una prova tirando per assicurarvi che i fili siano posizionati correttamente. Collegare la spina alla parete e le luci si accenderanno. Per dimmerare e regolare il colore della striscia RGB è necessario un'unità di controllo dedicata.

Trasformatore LED + unità di controllo (RGB o CCT)

In questi casi, il trasformatore è collegato direttamente ai terminali INPUT + e - dell'unità di controllo e l'uscita della striscia LED RGBW o CCT è collegata ai terminali corrispondenti.

Figura 5: Collegamento della striscia LED RGBW al trasformatore e all'unità di controllo.

Maggiori informazioni nel nostro articolo Collegamento di una striscia luminosa a LED a un trasformatore.

Specialista in strisce luminose a LED

LedStore è un esperto di illuminazione a LED e di progettazione illuminotecnica dal 2010. Abbiamo un nostro reparto di progettazione, quindi i nostri prodotti sono tecnicamente di altissimo livello. I nostri prodotti sono garantiti fino a 7 anni. Ci occupiamo anche di manutenzione dell'illuminazione.

Guide all'installazione delle strisce led

Collegamento in parallelo delle strisce a LED - Discutiamo il principio del collegamento in parallelo e forniamo un esempio.

Scollegamento delle strisce a led - Scollegamento delle strisce a led e sostituzione dei pezzi delle strisce a led.

Striscia luminosa a led non si accende - Esaminiamo i motivi per cui la striscia luminosa a led non si accende.

Striscia luminosa a LED lampeggiante - Perché la striscia luminosa a LED lampeggia? Le ragioni sono molteplici e le analizzeremo tutte.

Durata della striscia luminosa a LED - Cosa influisce sulla durata e perché altre strisce durano di più?

Montaggio della striscia luminosa a LED - Come si monta la striscia luminosa a LED all'interno o all'esterno? Cosa devo considerare?

Collegamento della striscia luminosa a LED RGB - Come si collega una striscia luminosa a LED RGB a diversi dispositivi di controllo?

Estensione della striscia luminosa a LED - Come si saldano le giunzioni? Una piccola guida alla saldatura per i principianti.

Il nastro deve essere fissato a un metallo, come un profilo di alluminio (in dotazione), per consentire al calore di dissiparsi dal circuito del LED. Un adeguato raffreddamento prolunga la vita del LED. Il nastro di LED non si piega lateralmente.

Installazione della striscia:

1. Misurare la posizione di montaggio

2. Tagliare i profili (con una sega circolare o un seghetto) e la striscia LED alla lunghezza corretta (5 cm di distanza dal punto di taglio)

3. Incollare le strisce LED al profilo sul tavolo prima di fissare i profili e premere le coperture in posizione.

4. Avvitare le staffe del profilo al fondo del mobile. 4-5pz / 2,5m e far scattare i profili in posizione.

5. Far passare i fili dalla striscia led al trasformatore (foro nei gommini 7 mm) e collegarli ai morsetti a vite.

6. Inserire la spina nella parete ed eseguire l'accoppiamento tra il pulsante e il trasformatore.

Accoppiamento del pulsante:

1. Premere il pulsante sulla parte superiore del trasformatore quattro (4) volte di seguito VELOCEMENTE. 4 (quattro) volte (quattro volte). 4 (quattro) volte (quattro) volte (quattro) volte (quattro) volte (quattro) volte (quattro).

2. 3 volte (tre volte)

3. Premere contemporaneamente i due pulsanti inferiori (S1 e S2) per più di 3 secondi. La spia lampeggia rapidamente

4. Tenere premuto il pulsante accanto al trasformatore. L'accoppiamento dura circa 10 secondi. La striscia LED lampeggia tre volte quando l'accoppiamento è riuscito.

Accoppiamento del trasformatore e del pulsante Philips HUE o di un'altra rete Zigbee:

1. aprire "aggiungi una luce" o simili nella propria app. Il trasformatore viene trovato come nuova lampada e può essere controllato con l'app.

2. Premere cinque (5) volte di seguito il pulsante sulla parte superiore del trasformatore. La striscia di LED lampeggerà tre volte.

3. aprite la vostra applicazione per "aggiungere un apparecchio" o simili.

4. Premere i due pulsanti inferiori (S1 e S2) per 3 volte di seguito.

5. NOTA! L'app non creerà nulla! Ma la luce verde sul pulsante lampeggerà rapidamente per 3 volte, indicando che è accoppiato! Quindi il pulsante è collegato alla rete Zigbee, ma non è configurato nell'app!

6. Premere il pulsante in cima al trasformatore 4 volte di seguito VELOCEMENTE. Il nastro di LED lampeggerà tre volte.

7. Posizionare il pulsante accanto al trasformatore (10 cm)

8. Premere contemporaneamente i due pulsanti inferiori (S1 e S2) per più di 3 secondi. La spia lampeggia rapidamente

9. Tenere premuto il pulsante accanto al trasformatore. L'accoppiamento dura circa 10 secondi. La striscia LED lampeggia tre volte quando l'accoppiamento è riuscito.

10. È possibile controllare il pulsante e l'app

Se dopo la fase di accoppiamento dei pulsanti non è più possibile controllare dall'applicazione, significa che si è verificato un errore durante la fase di accoppiamento dei pulsanti nella rete Zigbee. Quindi, anche se l'app "non trova la lampada", la spia del pulsante mostrerà che è collegato a qualcosa. Questo è importante! Quindi il pulsante deve essere sulla stessa rete. Se non ci si riesce la prima volta... ricominciare dal punto 1.
