SQ033 CCT LED downlight, 8 pezzi SETTI con pulsante di controllo wireless

Questo pluripremiato set di lampade TUNNELMA è ideale per l'illuminazione generale della casa, come ad esempio un soggiorno di circa 16-20 metri quadrati con una luce a sospensione, e le camere da letto. Questo set è adatto anche a stanze di circa 8-12 metri quadrati che richiedono un'illuminazione di servizio, come cucine e uffici. Lo spot è dotato di una lunetta regolabile a 28 gradi, in modo da fornire una luce bella e luminosa esattamente dove serve. Questo set consente di regolare liberamente la tonalità (CCT) e la luminosità della luce. Con tre opzioni di colore della cornice, troverete l'abbinamento perfetto per il vostro soffitto.

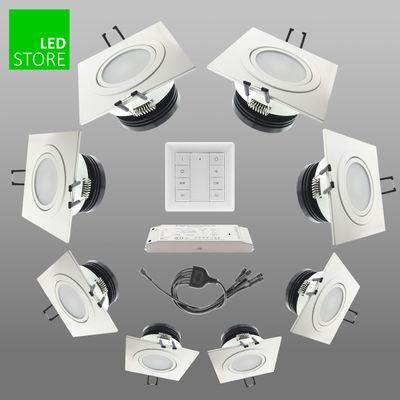

SQ033 CCT LED CANTIS downlight con controllo wireless

Questo set comprende luci a LED con trasformatore per il controllo wireless, adatte a luci con regolazione della temperatura di colore (CCT) con max. 8 gruppi di luci. I prodotti inclusi nel set sono:

• SQ033 Apparecchio LED con colore del corpo a scelta, 8 pz
• Trasformatore VaLO Zigbee 100W 24V Led con colore a scelta
• Controller wireless VaLO Zigbee CCT, disponibile in bianco o nero
• 8 pezzi di cavi da 3 m IP54 con connettori plug n play
• 1-6 spot splitter / supporto splitter, 3 fili, 1 pz.
• splitter 1-3 spot / supporto splitter, 3 fili, 2 pz

Si noti che anche se la potenza di ingresso di un singolo spot è di 9W/spot per il controllo di gruppo, la potenza richiesta aumenta del 25%. Abbiamo dimensionato il trasformatore di conseguenza. Il trasformatore può anche essere più grande, senza alcuno svantaggio.

NOTA! Le luci e i cablaggi sono classificati IP44 e la luce è impermeabile anche da dietro. Il trasformatore del set di luci è IP21 e non può resistere, ad esempio, agli spruzzi d'acqua. Se desiderate apportare modifiche al set o avete domande sulla progettazione dell'illuminazione per il vostro spazio specifico, lasciate un messaggio nella sezione richiesta di preventivo o contattateci direttamente.

Vincitore del premio A'Design

Il kit di downlight LED TUNNELMA è stato premiato nella categoria 2023 Lighting product and fixtures design. La famiglia di prodotti Tunnelma è stata sviluppata da Janne Haltu. Alla base della sua competenza nel campo della progettazione illuminotecnica c'è una forte esperienza nell'edilizia e nell'ingegneria dei servizi edili.

Per saperne di più sulla proposta vincente - Pagina del prodotto vincente di Led Store

Controllo wireless Zigbee

Questo set utilizza il protocollo ZIGBEE per controllare le luci. Zigbee è un protocollo universale ampiamente utilizzato dai più grandi nomi del settore, come Philips HUE, Ikea Trådfri, Samsung Smart things, Google, Amazon, ecc.

Con questo kit è possibile controllare le luci con il pulsante di controllo incluso, ma è anche possibile integrare queste luci in una casa intelligente come un sistema Philips HUE (richiede un HUB di sistema) e controllare le luci con i propri dispositivi mobili.

Con il controller wireless incluso in questo set di prodotti, è possibile:

• Regolare perfettamente la luminosità delle luci da 0 a 100%, senza sfarfallio
• Regolare liberamente la temperatura del colore tra bianco caldo e freddo
• Memorizzare due impostazioni preferite

Le dimensioni esterne del pulsante senza cornice sono standard di 55 mm, quindi si adatta anche alle cornici di altri produttori, come SCHNEIDER, ENSTO, GIRA, JUNG, MERTEN.

Ulteriori informazioni su I vantaggi dell'illuminazione intelligente (si apre in una nuova finestra)

LAMPADA LED KANTIKAS con sorgente luminosa direzionale

L'apparecchio LED SQ033 CCT (bianco, alluminio spazzolato o nero) è dimmerabile e resistente all'umidità (IP54), anche dal retro. Utilizziamo LED di alta qualità con un indice di resa cromatica (CRI) superiore a 90. Si tratta di un design popolare e direzionale, con una luce che proviene magnificamente da un unico punto.

L'SQ033 è adatto per l'illuminazione generale di abitazioni private e spazi pubblici. In termini di intensità luminosa, lo spot è equivalente a un'alogena da almeno 50W, +600 lumen. L'apparecchio è dotato di un diffusore opalino per garantire l'uniformità della luce, che può essere rimosso se si desidera una maggiore quantità di luce.

LED ADJUSTABLE CANT SQ033 ha il corpo e il modulo in fusione di alluminio. Questa soluzione consente di ottenere la massima conducibilità termica e una temperatura di esercizio sicura (circa 50 gradi Celsius). La bassa temperatura di funzionamento e l'alta qualità del circuito LED garantiscono una lunga durata di vita di +50.000h e noi garantiamo una garanzia di 7 anni sui nostri apparecchi prodotti!

Il modulo LED e il trasformatore dell'apparecchio sono rimovibili e sostituibili.

Note per l'installazione

Luci a LED

L'apparecchio ha una struttura solida ed è alto solo 50 mm! L'apparecchio si inserisce quindi in una tipica struttura del tetto con solo 48x48 mm di isolamento e 13 mm di cartongesso sotto la barriera al vapore. Si consiglia di installare una lastra o un pezzo di cartongesso sopra l'apparecchio per evitare che l'isolamento si abbassi. Diametro del foro di installazione 76-80 mm.

Ogni apparecchio è dotato di un connettore maschio tripolare IP54 pronto per essere utilizzato con i nostri accessori di cablaggio.

Trasformatore

Il trasformatore a Led passa attraverso il foro di montaggio nello spazio di montaggio, ma poiché il trasformatore è lungo 25 cm, è necessaria un'altezza di montaggio di 15 cm per evitare l'uso di un foro di montaggio separato. Gli alimentatori sono a lunga durata e hanno una garanzia di 5 anni. Entrambe le estremità sono dotate di un connettore a vite per il cablaggio, per facilitare l'installazione.

Cablaggio

I cavi a bassa corrente per gli apparecchi LED a temperatura di colore sono lunghi 3 metri e i distributori sono lunghi 30 cm. È possibile spostare gli sdoppiatori tra i cavi. È possibile aggiungere 6 + 3 sdoppiatori direttamente al controller LED e poi collegare tutti i cavi da 3 metri alle luci OPPURE è possibile utilizzare prima un cavo da 3 metri dal controller alle luci e poi utilizzare 3 sdoppiatori e cavi da 3 metri e poi ancora 6 sdoppiatori ecc. Non è necessario collegare tutti i fili con gli sdoppiatori.

Istruzioni per l'installazione

Qui sono disponibili diverse guide sulla tecnologia Zigbee e sull'installazione. Tutte le guide si aprono in una finestra separata. Leggendo la prima parte, imparerete l'accoppiamento wireless del trasformatore e del pulsante :) Riceverete anche un manuale d'uso cartaceo in inglese con la consegna del set.

Controllo dell'illuminazione Zigbee Parte 1

Rassegna dei dispositivi Zigbee e dell'accoppiamento

Controllo dell'illuminazione Zigbee Parte 3

Zigbee dal punto di vista dell'installatore

Accoppiamento Zigbee, parte 5

CHE È IL CRI, L'INDICE DI RESA CROMATICA

Le luci LED di alta qualità hanno anche un elevato indice di resa cromatica, o CRI. Un buon indice di resa cromatica (CRI) per l'uso domestico è superiore a 90, mentre oggi molte luci di mercato si avvicinano purtroppo a 80.

Il CRI indica la capacità di una luce LED di visualizzare i colori come dovrebbero. Per i progettisti e gli architetti, così come per gli arredatori, dovrebbe essere una delle considerazioni più importanti. Assicuratevi che l'illuminazione sia perfetta, in modo che le vostre opere d'arte siano come dovrebbero essere.

Indice di resa cromatica

L'indice di resa cromatica è espresso da un numero su una scala da zero a 100, dove 0 = nessuna resa cromatica e 100 = piena resa cromatica. L'indice di resa cromatica delle luci LED è noto anche come Ra, misurato su una scala più piccola rispetto al CRI. Questo valore Ra non include, ad esempio, i toni rossi o le tonalità della pelle, quindi si tratta di un dato "approssimativo" della reale qualità di una luce LED.

Valore RA

Il valore Ra misura la riproduzione dei colori utilizzando otto diversi colori di riferimento. Il CRI tiene conto di una gamma più ampia (15) di lunghezze d'onda, compresi i rossi e altri colori caldi.

{{collection items="CRI tab"}}

Il valore Ra viene calcolato tagliando la gamma di lunghezze d'onda, ponderando i toni del blu e del viola e calcolando la media ponderata dei numeri R 1-8.

Sono esclusi dal valore Ra, ad esempio, la resa cromatica dei rossi, dei gialli, dei verdi e delle tonalità vicine al tono della pelle. Questi sono descritti da valori R compresi tra 9 e 15. Di seguito è riportata l'immagine di un risultato di misurazione che confonde facilmente il consumatore.

Questa misurazione è stata effettuata su uno spot Led da 9W CCT

Per saperne di più su questo argomento:

Resa cromatica dei LED - Qual è la differenza tra CRI e valore Ra?

LA FAMIGLIA DI PRODOTTI CCT REGOLABILI ha vinto oro e bronzo in tre concorsi internazionali di design nel 2023!

Janne Halttu sviluppa la propria famiglia di prodotti fin dalla nascita dell'azienda. Nello sviluppo dei prodotti, la lista dei requisiti si è sempre basata sulle esperienze personali di costruzione di una casa e di installazione di apparecchi di illuminazione. Nella lista dei requisiti per i faretti CCT a temperatura colore regolabile figuravano le seguenti caratteristiche:

1. Alta qualità - Tutte le parti dell'apparecchio sono rifinite fin nei connettori.
2. Alta qualità della luce - Il circuito led degli apparecchi ha una resa cromatica elevatissima, fino a CRI98!
3. Predisposizione per la smart home – Collegabile a sistemi intelligenti di controllo dell'illuminazione, come Zigbee e DALI2, senza trasformatore di base proprio
4. Rapido da installare - L'apparecchio è dotato di connettore rapido per il trasformatore Basic, per un cavo di collegamento già spelato oppure per un set di cavi
5. Almeno 600 lumen - L'apparecchio ha un opale rimovibile che riduce l'abbagliamento. Rimuovendo a volte la lente è possibile aumentare la resa luminosa del 10-15 %
6. Apparecchio alto al massimo 55 mm - L'apparecchio deve stare nella struttura standard del soffitto finlandese, composta da un listello 49x49 mm + cartongesso da 13 mm.
7. Trasformatore compatto - Il trasformatore standard dell'apparecchio passa attraverso il foro di installazione dell'apparecchio.
8. Dimmerabile TRIAC – Il trasformatore di base dell'apparecchio è dimmerabile TRIAC.
9. Collegabile in serie - Il trasformatore standard dell'apparecchio è collegabile in serie
10. Lunga durata - La durata dell'apparecchio è di oltre 50000 ore e 7 anni di garanzia
11. Corpo modulare - Il dissipatore dell'apparecchio è un modulo led a vite di dimensioni standard, sostituibile. Utilizziamo lo stesso modulo led nel maggior numero possibile di prodotti, per essere rispettosi dell'ambiente.
12. Sviluppo sostenibile - I componenti degli apparecchi devono poter essere acquistati anche in futuro.

L'innovativa famiglia di apparecchi led CCT di LedStore ha partecipato nel 2023 a:

International Architecture & Design Awards

A'Design Award

BIGSEE

Il risultato sono stati il primo posto (oro) e il bronzo nella categoria design dell'illuminazione!

L'INNOVAZIONE VINCENTE NEI SUOI COMPONENTI

Tutto quanto sopra è caratteristica dei faretti CCT. Ad esempio, in magazzino abbiamo ancora circuiti led di prodotti fabbricati 10 anni fa. In questo modo il cliente ha la garanzia di una lunga disponibilità dei ricambi. La famiglia di apparecchi led CCT è stata lanciata inizialmente con 10 apparecchi, ma da allora si è ampliata e sviluppata. Oggi la famiglia comprende 55 prodotti:

• 35 diversi faretti led CCT, il cui sviluppo è iniziato nel 2018 e la famiglia di prodotti è stata pubblicata nel 2019
• 10 diversi pannelli led CCT, il cui sviluppo è iniziato nel 2019 e la famiglia di prodotti è stata pubblicata nel 2020
• 10 diverse strisce led CCT, il cui sviluppo è iniziato nel 2019 e la famiglia di prodotti è stata pubblicata nel 2020

Sistema all-in-one. Scegli liberamente l'apparecchio led CCT regolabile che preferisci. Tutti i prodotti hanno un'alta qualità: resa cromatica CRI 98 e 5-7 anni di garanzia.

DOV'È LA VERA INNOVAZIONE?

Da alcuni anni sul mercato esistono luci CCT, ma tutte usano solo interruttori fissi già pronti e il loro CRI è stato circa 80. Questi prodotti sono spesso stati realizzati in plastica o in lamiera sottile e con una scarsa resa cromatica. Va benissimo che i clienti possano scegliere liberamente la tonalità della luce durante l'installazione, ma perché fermarsi qui?

"Volevo assicurarmi che, quando l'arredamento cambia, arriva una nuova opera d'arte alla parete o il tappeto cambia colore, gli apparecchi valorizzino sempre gli oggetti nel miglior modo possibile. Così ho progettato un'intera serie di downlight belli, di lunga durata, liberamente utilizzabili in qualsiasi sistema di illuminazione intelligente e con la migliore qualità di luce possibile, CRI98. Gli apparecchi sono facili da installare, perché sono a bassa tensione e hanno connettori plug n play. Quindi nessun compromesso!"

- Janne Halttu

DUE MODALITÀ DI INSTALLAZIONE

Basic:

Fornitura standard, in cui insieme all'apparecchio viene fornito un trasformatore con interruttore a 3 posizioni. Con l'interruttore puoi scegliere in fase di installazione la temperatura della luce tra 2900K/4000/5500K. L'apparecchio è dimmerabile TRIAC. Gli apparecchi led possono essere installati in serie.

Personalizzabile:

Selezionabile liberamente tra 2900-5500K. La scelta avviene tramite il sistema di controllo dell'illuminazione desiderato, come ZIgbee, DALI2, Z-Wave, ecc. Tutte le luci sono collegate in parallelo a 24VDC. È facile aggiungere / rimuovere luci Led. Ovvero, l'apparecchio si acquista "senza trasformatore proprio" e gli apparecchi vengono collegati in parallelo a un unico trasformatore di gruppo. In questo modo tutti gli apparecchi collegati al trasformatore vengono controllati insieme come un unico gruppo e da essi si può regolare liberamente la temperatura colore CCT e il livello di dimmerazione.

ACCESSORI PER LA FAMIGLIA DI PRODOTTI

La famiglia di prodotti CCT comprende anche un set di cablaggio già pronto IP54, con protezione dalla trazione, con cavo intermedio da 3 metri e derivatore a 3 o a 6 uscite a scelta.

Puoi anche usare il tuo cavo a 3 poli per l'installazione.

COS'È UN APPARECCHIO A TEMPERATURA COLORE REGOLABILE?

Una luce led CCT è un apparecchio che permette di modificare la temperatura colore della luce bianca. L'intervallo di variazione dipende dall'apparecchio led, ma può arrivare fino a 2500K - 6500K.

Le variazioni di temperatura colore, ben visibili all'occhio, vanno da una luce giallastra a una luce bluastra. La luce led a temperatura controllata cambia la tonalità della luce perché nell'apparecchio ci sono sempre due circuiti led in parallelo: uno freddo e uno caldo.

Quando il rapporto di miscelazione tra i due viene modificato con il regolatore, la temperatura colore della luce cambia. Oltre alla possibilità di cambiare la temperatura colore della luce, gli apparecchi sono dimmerabili.

Materiali e colori diversi reagiscono in modo diverso ai vari spettri luminosi. È molto importante trovare la temperatura colore giusta, che risponda alle tue esigenze.

Leggi di più sull'argomento:

La regolazione della temperatura colore dei faretti è possibile anche in base alle stagioni

Striscia led CCT regolabile

Janne Halttu

LedStore.fi imprenditore che ha costruito per la sua famiglia 4 case unifamiliari e ristrutturato numerosi immobili. L'esperienza di 20 anni nell'edilizia mi ha dato molte competenze sulle strutture e, per diverse case, anche sui lavori elettrici. Lavoro con l'illuminazione led da oltre 10 anni. Sono un esperto di illuminazione led, scrivo articoli e sono progettista illuminotecnico. Aiuto spesso i clienti con questioni elettrotecniche e strutturali legate all'illuminazione e alla costruzione della casa.

_____________________________________________________________________

Lamppukauppa Led Store Oy

Mesikukantie 16 info@ledstore.fi

01300 VANTAA +358 50 598 7101

_____________________________________________________________________

Cablaggi CCT

Con i nostri cablaggi è possibile installare in modo rapido e affidabile spot e pannelli CCT direttamente su un trasformatore. Tutti gli apparecchi sono installati in parallelo sullo stesso trasformatore.

Gli spot sono forniti di serie con un cavo di collegamento di 15 cm con connettore, per cui è possibile creare facilmente il proprio set con questi cavi.

con i cavi distanziatori da 3 m è possibile metterne anche 2 in fila. Tutti i punti di connessione sono a tenuta stagna IP54.

Nelle scatole di distribuzione (3 e 6) non è obbligatorio installare una lampada su ogni connettore.

{{collection items="Cavi CCT"}}

Trasformatori CCT Zigbee

Prodotti CCT Zigbee da utilizzare quando si desidera un controllo CCT continuo. compatibile con Philips HUE!

L'apparecchio viene ordinato senza trasformatore proprio e viene selezionato un trasformatore di gruppo per i faretti CCT o i pannelli CCT, nonché per le strisce led CCT.

La dimensione del trasformatore per gli spot e i pannelli si calcola sommando i Watt + 25%.

Per le strisce led CCT, è sufficiente un margine del 15%.

ad esempio, 4x 9W CCT spot = 45W, quindi il più vicino è 50W

Alcuni dei nostri trasformatori Zigbee

{{collection items="ZG tab"}}

Trasformatori RF CCT

Prodotti RF CCT da utilizzare quando si desidera un controllo CCT continuo. L'apparecchio viene ordinato senza il proprio trasformatore e viene selezionato un trasformatore di gruppo (che controlla tutti) per gli spot CCT o i pannelli CCT, nonché per le strisce led CCT.

La dimensione del trasformatore per gli spot e i pannelli si calcola sommando i Watt + 25%.

Per le strisce led CCT, è sufficiente un margine del 15%.

Alcuni dei nostri trasformatori RF
{{collection items="RF tab"}}

Trasformatori CCT DALI2 (DT8)

Prodotti CCT DALI2 da utilizzare quando si desidera un controllo CCT continuo.

L'apparecchio viene ordinato senza trasformatore e viene selezionato un trasformatore di gruppo per gli spot CCT o i pannelli CCT, nonché per le strisce led CCT.

La dimensione del trasformatore per gli spot e i pannelli si calcola sommando i Watt + 25%.

Per le strisce led CCT, è sufficiente un margine del 15%.

ad esempio, 4x 9W CCT spot = 45W, quindi il più vicino è 50W

Alcuni dei nostri trasformatori DALI2 (DT8)

{{collection items="DALI2 cct"}}
