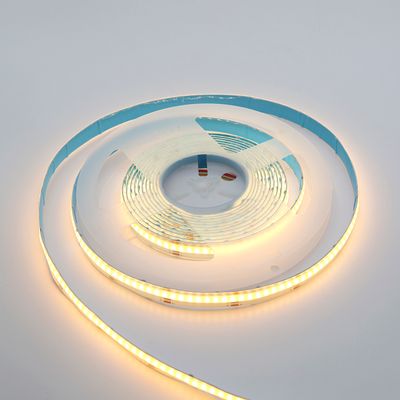

striscia LED 5m SOLO TUNNELMA, CCT, 24V, 3,6W/m, IP65, CRI95

striscia luminosa a LED da 5 m SOLO TUNNELMA, CCT, 24V, 3,6W/m, IP65, CRI95

Il nastro luminoso Solo 3,6W/m può essere regolato tra 2600K e 7000K. L' indice di resa cromatica del nastro è pari a 95, il che significa che i colori sono ben riprodotti (i colori migliori sono riprodotti con una luce bianca da 4000K, in quanto non vi sono tinte giallastre o bluastre). Questo nastro led è dimmerabile e il controllo del colore può essere reso funzionante ordinando un pulsante e un ricevitore della serie VaLO RF o Zigbee (CCT).

Questa è la nostra striscia led a più basso wattaggio e le sue applicazioni consigliate sono saune, scale e scalinate. In altre parole, luoghi in cui è sufficiente la sola luce ambientale. Trattandosi di una striscia led impermeabile IP65, è possibile utilizzarla anche all'esterno.

Se desiderate una striscia led su misura o un profilo personalizzato con le vostre dimensioni, provate il nostro calcolatore di personalizzazione!
Con il calcolatore è possibile calcolare il prezzo per diverse esigenze con controllo wireless o uso ON/OFF. Per uno o più livelli!
https://ledstore.fi/palvelut/mittatilaus

Informazioni sul prodotto

Il nastro Solo 3,6W/m è un nastro molto piatto ed efficiente da 210 lumen/m con 192 circuiti LED per metro. Questo rende la luce uniforme. La larghezza della striscia di LED è di 12 mm, il che offre un ottimo spazio di saldatura per i distanziatori e una superficie di presa, oltre alla dissipazione del calore.

Installazione

La striscia LED viene fornita in rotoli da 5 m e può essere tagliata a misura fino a 42 mm di distanza. La striscia viene fornita con 10 cm di filo di giunzione precablato a entrambe le estremità. Il filo rosso è il +, il bianco è il C bianco freddo e il giallo è il W bianco caldo. La nostra striscia di Led è facile da fissare con il nastro adesivo 3M incluso. I punti di taglio si trovano sul lato inferiore della striscia, sotto il nastro. I punti di taglio hanno punte di rame, in modo che un filo a bassa corrente possa essere saldato alla striscia in questi punti per collegarsi al trasformatore. Si consiglia di saldare insieme i nastri. Durante la saldatura, utilizzare un coltello per rimuovere il rivestimento in silicone che protegge la striscia nei punti di rame.

Si consiglia di ramificare l'alimentazione del trasformatore a entrambe le estremità della striscia LED per evitare che la luce si deteriori a un'estremità della striscia. La striscia LED deve essere sempre collegata a una striscia di alluminio, in modo che il calore in eccesso venga condotto lontano dal circuito LED. In questo modo si prolunga la vita della striscia LED. I profili in alluminio possono essere ordinati nel nostro negozio online, dove abbiamo a disposizione un'ampia gamma di profili diversi.

La striscia LED CCT è collegata a un trasformatore regolabile CCT (RF o Zigbee) o, nelle installazioni più grandi, a un'unità di controllo separata; l'unità di controllo è collegata a un alimentatore connesso alla rete elettrica.

La striscia LED funziona bene con l'energia solare, le imbarcazioni e le automobili se utilizzano una tensione di 24 V CC. In questo caso non è necessario un alimentatore separato. In altri casi, è necessario ordinare un alimentatore a 24 V di potenza adeguata alla striscia. Non è necessario che l'alimentatore sia dimmerabile quando si regola con un regolatore e un ricevitore. In alternativa, è disponibile un trasformatore di controllo wireless RF o Zigbee, in cui il trasformatore è abbinato direttamente al pulsante wireless.

Saremo lieti di aiutarvi con le domande relative all'installazione e all'ordine.

Per dimmerare la striscia LED, è possibile utilizzare il dimmer wireless della serie VaLO RF. Le strisce possono essere controllate anche da sistemi DALI. La dimmerazione wireless è perfetta per le applicazioni in cui non esiste un interruttore a parete per l'apparecchio, ma quest'ultimo è alimentato da una corrente costante.

Nel caso di una casa intelligente, si sceglie un trasformatore Zigbee e dei regolatori per il controllo wireless. Nei trasformatori Zigbee, il ricevitore è già integrato.

Con la soluzione wireless VaLO RF, è sufficiente installare il ricevitore tra la striscia LED e l'alimentatore. È quindi possibile controllare la striscia con interruttori wireless da qualsiasi luogo. L'interruttore wireless è alimentato da batterie, facilmente sostituibili. Se lo si desidera, si può anche montare l'interruttore a parete, ma non ha bisogno di un'alimentazione separata.

Creare la propria luce

Perché utilizzare le strisce LED CCT solo per le applicazioni tradizionali quando si può creare un apparecchio di illuminazione con qualsiasi cosa? Create la vostra lampada da parete piegando la striscia LED e il profilo di alluminio nella forma che desiderate, oppure fissando la striscia LED a un altro materiale termoconduttore. Trasformate uno specchio, una cornice, un baule, un tavolo o una sedia in una lampada con la striscia LED. Un buon design è metà del lavoro. Siamo felici di aiutarvi nella progettazione e realizziamo strisce LED su misura nel LedShop di LedStore.

CHE È IL CRI, L'INDICE DI RESA CROMATICA

Le luci LED di alta qualità hanno anche un elevato indice di resa cromatica, o CRI. Un buon indice di resa cromatica (CRI) per l'uso domestico è superiore a 90, mentre oggi molte luci di mercato si avvicinano purtroppo a 80.

Il CRI indica la capacità di una luce LED di visualizzare i colori come dovrebbero. Per i progettisti e gli architetti, così come per gli arredatori, dovrebbe essere una delle considerazioni più importanti. Assicuratevi che l'illuminazione sia perfetta, in modo che le vostre opere d'arte siano come dovrebbero essere.

Indice di resa cromatica

L'indice di resa cromatica è espresso da un numero su una scala da zero a 100, dove 0 = nessuna resa cromatica e 100 = piena resa cromatica. L'indice di resa cromatica delle luci LED è noto anche come Ra, misurato su una scala più piccola rispetto al CRI. Questo valore Ra non include, ad esempio, i toni rossi o le tonalità della pelle, quindi si tratta di un dato "approssimativo" della reale qualità di una luce LED.

Valore RA

Il valore Ra misura la riproduzione dei colori utilizzando otto diversi colori di riferimento. Il CRI tiene conto di una gamma più ampia (15) di lunghezze d'onda, compresi i rossi e altri colori caldi.

{{collection items="CRI tab"}}

Il valore Ra viene calcolato tagliando la gamma di lunghezze d'onda, ponderando i toni del blu e del viola e calcolando la media ponderata dei numeri R 1-8.

Sono esclusi dal valore Ra, ad esempio, la resa cromatica dei rossi, dei gialli, dei verdi e delle tonalità vicine al tono della pelle. Questi sono descritti da valori R compresi tra 9 e 15. Di seguito è riportata l'immagine di un risultato di misurazione che confonde facilmente il consumatore.

Questa misurazione è stata effettuata su uno spot Led da 9W CCT

Per saperne di più su questo argomento:

Resa cromatica dei LED - Qual è la differenza tra CRI e valore Ra?

Istruzioni generali di installazione delle strisce led per tutti i tipi di strisce led LedStore

NOTA! LedStore non è responsabile per i guasti del prodotto dovuti a un'installazione non corretta, anche durante il periodo di garanzia.

Si prega di leggere le seguenti istruzioni per garantire un'installazione e un utilizzo sicuri e per assicurare la massima durata possibile della striscia LED. Oltre al presente manuale, consultare le caratteristiche e le informazioni sul prodotto della striscia LED sul sito https://ledstore.fi.

1. Utilizzare un trasformatore adatto alla striscia LED. La tensione della striscia LED è di 12V o 24V. Il trasformatore di rete deve avere la stessa tensione della striscia LED.

2. Scegliere un alimentatore con una potenza nominale che copra il 10% in più del carico richiesto dalla striscia LED. 14,4 W/m La striscia LED necessita di un alimentatore con una capacità di carico di almeno 80 W per cinque metri. La potenza dell'alimentatore si calcola con la formula: potenza della striscia LED per metro * numero di metri richiesti * 1,1. Il moltiplicatore aggiunge un margine del 10% per garantire che l'alimentatore non sia sovraccarico.

Quindi in questo caso 14,4 * 5 * 1,1 = 79,2 o 80W di trasformatore.

3. Scegliere un nastro a prova di umidità IP65 per gli ambienti umidi, a meno che il profilo LED non sia a prova di umidità. A prova di umidità anche per le aree polverose, a meno che il profilo non abbia un diffusore o una copertura.

4. Si consiglia di non installare la striscia LED a temperature superiori a 50 gradi Celsius.

5. Srotolare la striscia LED dal rotolo e verificarne il funzionamento accendendola per un breve periodo. Se la striscia LED è in rotolo, il test deve durare poco, al massimo qualche decina di secondi, per evitare che la striscia LED si scaldi troppo mentre è in rotolo e inizi a sciogliere il nastro adesivo.

6. La striscia LED non deve essere piegata, tirata o attorcigliata per evitare che si rompa dall'interno. Se si rompe, in genere uno o più circuiti LED tra i punti di rottura possono spegnersi (circuiti LED in serie), ma le altre parti della striscia funzionano (sezioni della striscia collegate in parallelo).

7. Il lavoro sul lato a bassa corrente può essere fatto dal consumatore, cioè l'installazione della striscia LED può essere fatta quando si ha familiarità con l'argomento e si acquista un trasformatore a spina per collegare la striscia LED alla rete.

8. La striscia LED può essere tagliata e saldata nei punti contrassegnati sulla striscia. Il nastro è contrassegnato con +. Dopo il taglio, la protezione dall'umidità viene ripristinata con una goccia di silicone nel punto di taglio.

9. Le strisce LED di LedStore sono sempre montate su un profilo di alluminio o metallo per garantire la dissipazione del calore generato dalla striscia LED e il raggiungimento delle ore di funzionamento promesse dalla striscia, pari a circa 50.000.

Collegamento di strisce LED CCT e RGBW a un trasformatore

Collegamento di una striscia CCT a un trasformatore LED

I trasformatori sono quasi sempre dotati di connettori a vite o rapidi, ma la striscia LED CCT (temperatura di colore controllata) ha tre (3) fili:

Figura 1. Striscia LED CCT in primo piano, 24V + e due fili negativi W e C.

+, caldo (WW) e freddo (CW)

Per collegare il nastro, leggere i segni sulla parte superiore del trasformatore, che dovrebbe indicare i terminali + e WW e CW. Talvolta WW e CW sono contrassegnati con -1 e -2.

• la cosa più importante è collegare il filo + o plus nel punto giusto.
• Se WW e CW vanno ai terminali sbagliati, cioè da caldo a freddo e viceversa, non è pericoloso. L'unico svantaggio è che la regolazione della luce non funziona correttamente dal regolatore. Se si nota un problema con la regolazione, è sufficiente cambiare la posizione dei due fili (WW e CW).

Figura 2: Due diversi metodi di collegamento su un trasformatore CCT per una strip LED.

Verificate tirando delicatamente che i fili siano correttamente in posizione all'estremità a bassa corrente. Collegate la spina alla parete e le luci dovrebbero accendersi.

Avete installato inavvertitamente dei fili bipolari? Contattateci, vi diremo di più.

Collegamento della striscia led RGB+W al trasformatore

Anche questi trasformatori sono quasi sempre dotati di connettori a vite o rapidi, all'estremità della bassa corrente. Per il collegamento alla rete elettrica, le istruzioni sono sempre le stesse: o una spina già pronta da inserire nel muro o un installatore per fare un'installazione fissa. A questo punto la striscia LED ha 4 o 5 fili, con una striscia LED regolabile in base al colore. 4 fili significa RGB senza luce bianca, mentre 5 fili significa che la striscia LED ha RGB+W, cioè una luce bianca separata. Di seguito sono riportati i colori dei fili più comunemente utilizzati, con il nero che rappresenta il più e gli altri il meno.

• + = nero
• R(ed) = rosso
• G(reen) = verde
• B(read) = blu
• W(hite) = bianco

Figura 3: Striscia di led a punti RGBW in primo piano (mi scuso per l'immagine sfocata).

La striscia viene collegata leggendo i segni sul trasformatore, che dovrebbe indicare + e R, G, B, W. A volte sono contrassegnati da -1,-2,-3 e -4 nello stesso ordine.

• la cosa più importante è collegare il filo + al punto di connessione corretto
• Se i colori vanno ai terminali sbagliati, ad esempio se il rosso diventa verde, è sufficiente cambiare la posizione dei fili colorati. Il nastro non si romperà a causa di un cablaggio errato, ma se i fili positivo e negativo non sono corretti, non si accenderà.

Figura 4: Terminali del trasformatore + , -1-2-3-4 RGBW

Anche in questo caso, fate una prova tirando per assicurarvi che i fili siano posizionati correttamente. Collegare la spina alla parete e le luci si accenderanno. Per dimmerare e regolare il colore della striscia RGB è necessario un'unità di controllo dedicata.

Trasformatore LED + unità di controllo (RGB o CCT)

In questi casi, il trasformatore è collegato direttamente ai terminali INPUT + e - dell'unità di controllo e l'uscita della striscia LED RGBW o CCT è collegata ai terminali corrispondenti.

Figura 5: Collegamento della striscia LED RGBW al trasformatore e all'unità di controllo.

Maggiori informazioni nel nostro articolo Collegamento di una striscia luminosa a LED a un trasformatore.

Specialista in strisce luminose a LED

LedStore è un esperto di illuminazione a LED e di progettazione illuminotecnica dal 2010. Abbiamo un nostro reparto di progettazione, quindi i nostri prodotti sono tecnicamente di altissimo livello. I nostri prodotti sono garantiti fino a 7 anni. Ci occupiamo anche di manutenzione dell'illuminazione.

Guide all'installazione delle strisce led

Collegamento in parallelo delle strisce a LED - Discutiamo il principio del collegamento in parallelo e forniamo un esempio.

Scollegamento delle strisce a led - Scollegamento delle strisce a led e sostituzione dei pezzi delle strisce a led.

Striscia luminosa a led non si accende - Esaminiamo i motivi per cui la striscia luminosa a led non si accende.

Striscia luminosa a LED lampeggiante - Perché la striscia luminosa a LED lampeggia? Le ragioni sono molteplici e le analizzeremo tutte.

Durata della striscia luminosa a LED - Cosa influisce sulla durata e perché altre strisce durano di più?

Montaggio della striscia luminosa a LED - Come si monta la striscia luminosa a LED all'interno o all'esterno? Cosa devo considerare?

Collegamento della striscia luminosa a LED RGB - Come si collega una striscia luminosa a LED RGB a diversi dispositivi di controllo?

Estensione della striscia luminosa a LED - Come si saldano le giunzioni? Una piccola guida alla saldatura per i principianti.

Trasformatori CCT Zigbee

Prodotti CCT Zigbee da utilizzare quando si desidera un controllo CCT continuo. compatibile con Philips HUE!

L'apparecchio viene ordinato senza trasformatore proprio e viene selezionato un trasformatore di gruppo per i faretti CCT o i pannelli CCT, nonché per le strisce led CCT.

La dimensione del trasformatore per gli spot e i pannelli si calcola sommando i Watt + 25%.

Per le strisce led CCT, è sufficiente un margine del 15%.

ad esempio, 4x 9W CCT spot = 45W, quindi il più vicino è 50W

Alcuni dei nostri trasformatori Zigbee

{{collection items="ZG tab"}}

Trasformatori RF CCT

Prodotti RF CCT da utilizzare quando si desidera un controllo CCT continuo. L'apparecchio viene ordinato senza il proprio trasformatore e viene selezionato un trasformatore di gruppo (che controlla tutti) per gli spot CCT o i pannelli CCT, nonché per le strisce led CCT.

La dimensione del trasformatore per gli spot e i pannelli si calcola sommando i Watt + 25%.

Per le strisce led CCT, è sufficiente un margine del 15%.

Alcuni dei nostri trasformatori RF
{{collection items="RF tab"}}

Trasformatori CCT DALI2 (DT8)

Prodotti CCT DALI2 da utilizzare quando si desidera un controllo CCT continuo.

L'apparecchio viene ordinato senza trasformatore e viene selezionato un trasformatore di gruppo per gli spot CCT o i pannelli CCT, nonché per le strisce led CCT.

La dimensione del trasformatore per gli spot e i pannelli si calcola sommando i Watt + 25%.

Per le strisce led CCT, è sufficiente un margine del 15%.

ad esempio, 4x 9W CCT spot = 45W, quindi il più vicino è 50W

Alcuni dei nostri trasformatori DALI2 (DT8)

{{collection items="DALI2 cct"}}

La striscia LED viene fornita in rotoli da 5 m e può essere tagliata a misura fino a 42 mm di distanza. Il nastro è chiaramente contrassegnato per facilitare il taglio. Raccomandiamo di saldare le strisce tra loro, poiché abbiamo riscontrato che le chiusure a sgancio rapido si allentano con il passare del tempo e che l'allentamento provoca il lampeggiamento delle luci. La nostra striscia a LED è facile da fissare con il nastro adesivo 3M ad alta aderenza fornito in dotazione.

Si consiglia di collegare il trasformatore a entrambe le estremità della striscia led per evitare che la luce si deteriori a un'estremità della striscia. La striscia a led deve essere sempre collegata a un nastro di alluminio, in modo che il calore in eccesso venga allontanato dal circuito a led. In questo modo si prolunga la vita della striscia led. I profili in alluminio possono essere ordinati nel nostro negozio online, dove abbiamo a disposizione un'ampia gamma di profili diversi.

La striscia led CCT è collegata a un trasformatore regolabile CCT (RF o Zigbee) o, nelle installazioni più grandi, a un'unità di controllo separata l'unità di controllo è collegata a un alimentatore connesso alla rete elettrica.

Saremo lieti di aiutarvi per qualsiasi domanda relativa all'installazione e all'ordine.
