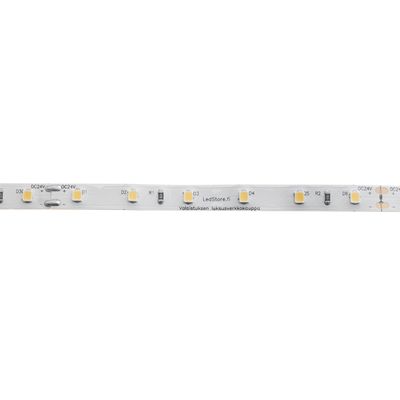

striscia LED da 5 m HELMI PRO, 4000K, 24V, 12,4W/m, IP65, CRI96

striscia LED 5m HELMI PRO, 4000K, 24V, 12,4W/m, IP65, CRI96

Nella striscia LED PRO utilizziamo circuiti LED con un indice di resa cromatica pari a 96. Questa striscia LED è dimmerabile e resistente all'umidità fino a IP65 (superficie non ingiallente). La nostra striscia LED è facile da fissare con il nastro adesivo 3M incluso. La striscia LED PRO ha una potenza effettiva di 14,4W/m e illumina 905 lm/m. La striscia viene fornita in un rotolo da 5 m. A differenza delle altre strisce a led, questa striscia non ha connettori, il che la rende più adatta a progetti su misura in cui i cavi e i connettori sono installati separatamente e l'installazione del trasformatore è fissa.

Il motivo del prezzo basso di questa striscia luminosa a led brillante è il nastro essiccato, che ha una scarsa aderenza.

Per l'illuminazione di tutti gli oggetti

La striscia è stretta e poco profonda rispetto alle altre strisce e i potenti circuiti LED non sono molto vicini tra loro, rendendo più facile il collegamento della striscia. La striscia ha 60 circuiti LED per metro. Il nastro PRO ha una garanzia di 3 anni.

Installazione

Oltre alla striscia, l'installazione della striscia LED richiede un trasformatore, un profilo in alluminio e interruttori di comando.

Il nastro PRO LED 24V viene fornito in rotoli da 5 m e può essere tagliato a misura con incrementi di 10 cm. Il nastro presenta marcature chiare per facilitare il taglio e i punti di taglio presentano punti di rame per la saldatura. Si consiglia di saldare le strisce insieme. Siamo a disposizione per qualsiasi domanda sull'installazione.

Se la striscia supera i 10 metri in un unico pezzo, consigliamo di alimentarla da entrambe le estremità. In questo modo si evita la perdita di luce e si ottiene una luce ugualmente luminosa da entrambe le estremità. La striscia LED deve essere sempre collegata a una striscia di alluminio (o di altro metallo) per consentire al calore in eccesso di essere condotto via dal circuito LED. In questo modo si prolunga la vita della striscia LED e si mantiene valida la garanzia. I profili in alluminio possono essere ordinati nel nostro negozio online, dove sono disponibili in una varietà di tipi diversi.

La striscia LED 24V funziona bene con l'energia solare, le barche e le auto che utilizzano 24VDC, quindi non è necessario un alimentatore separato. In altri casi, è necessario ordinare un alimentatore da 24 V adatto alla striscia.

L'installazione di trasformatori senza spina è un lavoro elettrico e richiede qualifiche adeguate. Saremo lieti di aiutarvi in caso di domande sull'installazione.

Dimmerazione

Per dimmerare la striscia LED, è possibile utilizzare un dimmer tradizionale rotativo a filo o il nostro dimmer wireless della serie VaLO RF. Quando si utilizza un dimmer rotativo tradizionale, il trasformatore della striscia LED deve essere dimmerabile TRIAC. Le strisce possono anche essere controllate da sistemi DALI. La dimmerazione wireless è perfetta per le applicazioni in cui non esiste un interruttore a parete per l'apparecchio di illuminazione, ma quest'ultimo è alimentato da una corrente costante.

Nel caso di una casa intelligente, si sceglie un trasformatore Zigbee e dei regolatori per il controllo wireless. Nei trasformatori Zigbee, il ricevitore è già integrato.

Con la soluzione wireless VaLO RF, è sufficiente installare il ricevitore tra la striscia LED e l'alimentatore. È quindi possibile controllare la striscia con interruttori wireless da qualsiasi luogo. L'interruttore wireless è alimentato da batterie, facilmente sostituibili. Se lo si desidera, si può anche montare l'interruttore a parete, ma non ha bisogno di un'alimentazione separata.

Creare la propria luce

Perché utilizzare una striscia LED solo per applicazioni tradizionali quando si può creare una luce da qualsiasi cosa? Create la vostra luce da parete piegando la striscia LED e il profilo di alluminio nella forma che desiderate, oppure fissando la striscia LED a un altro materiale conduttore di calore. Trasformate uno specchio, una cornice, un baule, un tavolo o una sedia in una lampada con la striscia LED. Un buon design è metà del lavoro. Siamo lieti di aiutarvi con il vostro progetto e realizziamo strisce LED su misura presso il LedShop di LedStore.

Questo è un prodotto fuori produzione.

CHE È IL CRI, L'INDICE DI RESA CROMATICA

Le luci LED di alta qualità hanno anche un elevato indice di resa cromatica, o CRI. Un buon indice di resa cromatica (CRI) per l'uso domestico è superiore a 90, mentre oggi molte luci di mercato si avvicinano purtroppo a 80.

Il CRI indica la capacità di una luce LED di visualizzare i colori come dovrebbero. Per i progettisti e gli architetti, così come per gli arredatori, dovrebbe essere una delle considerazioni più importanti. Assicuratevi che l'illuminazione sia perfetta, in modo che le vostre opere d'arte siano come dovrebbero essere.

Indice di resa cromatica

L'indice di resa cromatica è espresso da un numero su una scala da zero a 100, dove 0 = nessuna resa cromatica e 100 = piena resa cromatica. L'indice di resa cromatica delle luci LED è noto anche come Ra, misurato su una scala più piccola rispetto al CRI. Questo valore Ra non include, ad esempio, i toni rossi o le tonalità della pelle, quindi si tratta di un dato "approssimativo" della reale qualità di una luce LED.

Valore RA

Il valore Ra misura la riproduzione dei colori utilizzando otto diversi colori di riferimento. Il CRI tiene conto di una gamma più ampia (15) di lunghezze d'onda, compresi i rossi e altri colori caldi.

{{collection items="CRI tab"}}

Il valore Ra viene calcolato tagliando la gamma di lunghezze d'onda, ponderando i toni del blu e del viola e calcolando la media ponderata dei numeri R 1-8.

Sono esclusi dal valore Ra, ad esempio, la resa cromatica dei rossi, dei gialli, dei verdi e delle tonalità vicine al tono della pelle. Questi sono descritti da valori R compresi tra 9 e 15. Di seguito è riportata l'immagine di un risultato di misurazione che confonde facilmente il consumatore.

Questa misurazione è stata effettuata su uno spot Led da 9W CCT

Per saperne di più su questo argomento:

Resa cromatica dei LED - Qual è la differenza tra CRI e valore Ra?

Istruzioni generali di installazione delle strisce led per tutti i tipi di strisce led LedStore

NOTA! LedStore non è responsabile per i guasti del prodotto dovuti a un'installazione non corretta, anche durante il periodo di garanzia.

Si prega di leggere le seguenti istruzioni per garantire un'installazione e un utilizzo sicuri e per assicurare la massima durata possibile della striscia LED. Oltre al presente manuale, consultare le caratteristiche e le informazioni sul prodotto della striscia LED sul sito https://ledstore.fi.

1. Utilizzare un trasformatore adatto alla striscia LED. La tensione della striscia LED è di 12V o 24V. Il trasformatore di rete deve avere la stessa tensione della striscia LED.

2. Scegliere un alimentatore con una potenza nominale che copra il 10% in più del carico richiesto dalla striscia LED. 14,4 W/m La striscia LED necessita di un alimentatore con una capacità di carico di almeno 80 W per cinque metri. La potenza dell'alimentatore si calcola con la formula: potenza della striscia LED per metro * numero di metri richiesti * 1,1. Il moltiplicatore aggiunge un margine del 10% per garantire che l'alimentatore non sia sovraccarico.

Quindi in questo caso 14,4 * 5 * 1,1 = 79,2 o 80W di trasformatore.

3. Scegliere un nastro a prova di umidità IP65 per gli ambienti umidi, a meno che il profilo LED non sia a prova di umidità. A prova di umidità anche per le aree polverose, a meno che il profilo non abbia un diffusore o una copertura.

4. Si consiglia di non installare la striscia LED a temperature superiori a 50 gradi Celsius.

5. Srotolare la striscia LED dal rotolo e verificarne il funzionamento accendendola per un breve periodo. Se la striscia LED è in rotolo, il test deve durare poco, al massimo qualche decina di secondi, per evitare che la striscia LED si scaldi troppo mentre è in rotolo e inizi a sciogliere il nastro adesivo.

6. La striscia LED non deve essere piegata, tirata o attorcigliata per evitare che si rompa dall'interno. Se si rompe, in genere uno o più circuiti LED tra i punti di rottura possono spegnersi (circuiti LED in serie), ma le altre parti della striscia funzionano (sezioni della striscia collegate in parallelo).

7. Il lavoro sul lato a bassa corrente può essere fatto dal consumatore, cioè l'installazione della striscia LED può essere fatta quando si ha familiarità con l'argomento e si acquista un trasformatore a spina per collegare la striscia LED alla rete.

8. La striscia LED può essere tagliata e saldata nei punti contrassegnati sulla striscia. Il nastro è contrassegnato con +. Dopo il taglio, la protezione dall'umidità viene ripristinata con una goccia di silicone nel punto di taglio.

9. Le strisce LED di LedStore sono sempre montate su un profilo di alluminio o metallo per garantire la dissipazione del calore generato dalla striscia LED e il raggiungimento delle ore di funzionamento promesse dalla striscia, pari a circa 50.000.

Collegamento di strisce LED CCT e RGBW a un trasformatore

Collegamento di una striscia CCT a un trasformatore LED

I trasformatori sono quasi sempre dotati di connettori a vite o rapidi, ma la striscia LED CCT (temperatura di colore controllata) ha tre (3) fili:

Figura 1. Striscia LED CCT in primo piano, 24V + e due fili negativi W e C.

+, caldo (WW) e freddo (CW)

Per collegare il nastro, leggere i segni sulla parte superiore del trasformatore, che dovrebbe indicare i terminali + e WW e CW. Talvolta WW e CW sono contrassegnati con -1 e -2.

• la cosa più importante è collegare il filo + o plus nel punto giusto.
• Se WW e CW vanno ai terminali sbagliati, cioè da caldo a freddo e viceversa, non è pericoloso. L'unico svantaggio è che la regolazione della luce non funziona correttamente dal regolatore. Se si nota un problema con la regolazione, è sufficiente cambiare la posizione dei due fili (WW e CW).

Figura 2: Due diversi metodi di collegamento su un trasformatore CCT per una strip LED.

Verificate tirando delicatamente che i fili siano correttamente in posizione all'estremità a bassa corrente. Collegate la spina alla parete e le luci dovrebbero accendersi.

Avete installato inavvertitamente dei fili bipolari? Contattateci, vi diremo di più.

Collegamento della striscia led RGB+W al trasformatore

Anche questi trasformatori sono quasi sempre dotati di connettori a vite o rapidi, all'estremità della bassa corrente. Per il collegamento alla rete elettrica, le istruzioni sono sempre le stesse: o una spina già pronta da inserire nel muro o un installatore per fare un'installazione fissa. A questo punto la striscia LED ha 4 o 5 fili, con una striscia LED regolabile in base al colore. 4 fili significa RGB senza luce bianca, mentre 5 fili significa che la striscia LED ha RGB+W, cioè una luce bianca separata. Di seguito sono riportati i colori dei fili più comunemente utilizzati, con il nero che rappresenta il più e gli altri il meno.

• + = nero
• R(ed) = rosso
• G(reen) = verde
• B(read) = blu
• W(hite) = bianco

Figura 3: Striscia di led a punti RGBW in primo piano (mi scuso per l'immagine sfocata).

La striscia viene collegata leggendo i segni sul trasformatore, che dovrebbe indicare + e R, G, B, W. A volte sono contrassegnati da -1,-2,-3 e -4 nello stesso ordine.

• la cosa più importante è collegare il filo + al punto di connessione corretto
• Se i colori vanno ai terminali sbagliati, ad esempio se il rosso diventa verde, è sufficiente cambiare la posizione dei fili colorati. Il nastro non si romperà a causa di un cablaggio errato, ma se i fili positivo e negativo non sono corretti, non si accenderà.

Figura 4: Terminali del trasformatore + , -1-2-3-4 RGBW

Anche in questo caso, fate una prova tirando per assicurarvi che i fili siano posizionati correttamente. Collegare la spina alla parete e le luci si accenderanno. Per dimmerare e regolare il colore della striscia RGB è necessario un'unità di controllo dedicata.

Trasformatore LED + unità di controllo (RGB o CCT)

In questi casi, il trasformatore è collegato direttamente ai terminali INPUT + e - dell'unità di controllo e l'uscita della striscia LED RGBW o CCT è collegata ai terminali corrispondenti.

Figura 5: Collegamento della striscia LED RGBW al trasformatore e all'unità di controllo.
