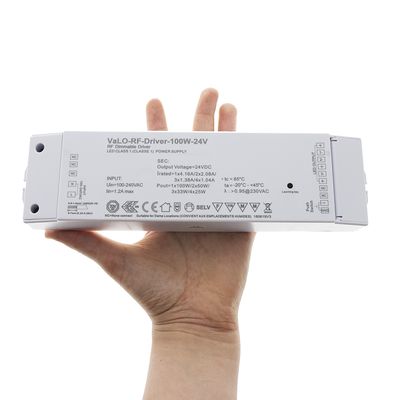

Trasformatore LED 24V, 100W, dimmerabile RF per luci led monocromatiche e CCT/RGB/RGB+W

Name: Trasformatore LED 24V, 100W, dimmerabile RF per luci led monocromatiche e CCT/RGB/RGB+W
Brand: Ledstore
SKU: 24v-driver-RF-100W
Price: 116.65 EUR
Availability: InStock

Disponibili 51 pzSKU: 24v-driver-RF-100W Scheda prodotto (PDF)

Ordina entro 3 h 15 min e spediamo oggi

Consegna stimata lun 9/11–gio 12/11Stima – i tempi del corriere possono variare.

Alimentatore VaLO RF dimmerabile a quattro canali. Può essere azionato in modalità wireless con i pulsanti della serie VaLO o con il pulsante PUSH-DIM. Carico massimo 100W.

Anche Push-Dim (0V)
Garanzia di 5 anni
Max 100W 24V, solo 0,5W in standby
Max. 4 pulsanti sul trasformatore
Per luci led monocromatiche, RGBW e CCT

116,65 €

IVA 22% inclusa

Quantità (pz)

Perché scegliere questo controller

Uscita: 24
Carico massimo: 100 W
Protocollo: VaLO RF senza fili
Regolazione della luce: CCT, RGBW, RGB
Dimensioni: 244 x 64 x 33 mm
Garanzia: 5 anni

Tutti i dati tecnici →

Prodotto affidabile e testato

Funziona insieme – alle famiglie di apparecchi LedStore, quando tipo di uscita e tensione corrispondono.
Ricevitore integrato – riduce gli accessori aggiuntivi e velocizza la messa in funzione.
Verifica prima dell'acquisto – la compatibilità: hub, pulsanti e modalità di controllo.

Aiuto nella scelta

Verifica la compatibilità

Spedizione
Spedizione affidabile e veloce
Pagamento
Fattura, bonifico, carte
Cambi e resi
14 giorni per il reso

Compatibilità garantita

Adatto a tutte le strisce, faretti e pannelli a 24 V
Funziona con tutti gli apparecchi a 24 V monocolore e con regolazione CCT.
Nessun ricevitore separato
Trasformatore e ricevitore in uno – risparmi spazio e denaro.

100% compatibile

Zigbee – funziona con tutti i pulsanti VaLO Zigbee e con tutti gli hub Zigbee 3.0.
RF – funziona con tutti i pulsanti wireless VaLO RF.
DALI – funziona con tutti i sistemi DALI.

Percorso rapido di scelta

Tarkista tuetut valaisintyypitVarmista heti, että ohjain tukee juuri niitä nauhoja, spotteja tai paneeleita, joita aiot ohjata.

Tarkista yhteensopivuus taulukosta

RF-yhteensopivuus

Tuote	DIM	CCT	RGB	RGBW	RGB+CCT	Teho (W)	Ulostulo jännite	Valo RF -painikkeet	Push-Dim
24v-driver-RF-100W	✅	✅	✅	✅	❌	100	24 V	✅	✅
24V-driver-RF-200W	✅	✅	✅	✅	❌	200	24 V	✅	✅
24v-driver-RF-30W	✅	❌	❌	❌	❌	30	24 V	✅	❌
24v-driver-RF-50W	✅	❌	❌	❌	❌	50	24 V	✅	✅
24v-driver-RF-75W	✅	✅	✅	✅	❌	75	24 V	✅	✅
250-1500mA-driver-RF-75W	✅	✅	✅	✅	❌	75	250 - 750 mA	✅	✅
Valo-Driver-RF-75W-24v-slim	✅	❌	❌	❌	❌	75	24 V	✅	✅
VaLO-V1236-20A-PUSH	✅	✅	✅	✅	❌	240 - 720	12-36 V	✅	✅
VaLO-V1236-8	✅	❌	❌	❌	❌	96 - 244	12-36 V	✅	✅
VaLO-V230-100	✅	❌	❌	❌	❌	100	230 V	✅	❌
VaLO-V230-100-SW	❌	❌	❌	❌	❌	100	230 V	✅	❌
VaLO-V230-400	✅	❌	❌	❌	❌	400	230 V	✅	✅

Varmista, että lasket tehon tarpeen oikein

LED-nauhojen tehontarve

Käytä tätä taulukkoa CCT-, RGBW- ja RGB+CCT-nauhojen tehontarpeen laskentaan ennen muuntajan valintaa.

Laskentaperiaate: laske yhteen laskentateho (W/m × metrit) ja lisää noin 15 % turvamarginaali.

Esimerkki: 4 m × 20,8 W/m = 83,2 W, +15 % ≈ 95,7 W → valitse 100 W muuntaja.

Miksi näin? Värillisissä ja lämpötilasäädettävissä nauhoissa ilmoitetaan piirien yhteenlaskettu teho, mutta todellisuudessa käytetään aina vain yhtä väriä kerrallaan. Esimerkiksi RGBW on 3 + 3 + 3 + 6 W = 15 W, joten se lasketaan suurimman piirin mukaan + pelivara.

CCT LED-nauhat (todellinen laskentateho)

Nauha	SKU	Nimellisteho (W/m)	Laskentateho (W/m)
SOLO TUNNELMA CCT	STRIP36-24V-IP65-CCT-COB	3,6	2,9
SOLO TUNNELMA CCT	STRIP72-24V-IP65-CCT-COB	7,2	5,5
SOLO TUNNELMA CCT	STRIP144-24V-IP20-CCT-COB	14,4	10,3
SOLO TUNNELMA CCT	STRIP30-24V-IP20-CCT-COB	30	20,8
NEON CCT	STRIP144-24V-IP65-CCT-NEON	14,4	10,6
HELMI TUNNELMA CCT	STRIP72-24V-IP65-CCT-SMD	7,2	4,5
HELMI TUNNELMA CCT	STRIP144-24V-IP20-CCT-SMD	14,4	8,0
HELMI TUNNELMA CCT	STRIP22-24V-IP20-CCT-SMD	22	15,7

RGBW / RGB+CCT LED-nauhat (todellinen laskentateho)

Nauha	SKU	Nimellisteho (W/m)	Laskentateho (W/m)
HELMI KAMELEONTTI RGB+W	STRIP144-24V-IP65-RGBW-SMD	14,4	10,4
KAMELEONTTI RGB+W	STRIP15-24V-IP65-RGBW-COB	15	10,4
SOLO SPEKTRI RGB+CCT	STRIP19-24V-IP20-RGBCCT-COB	19	7,1
HELMI SPEKTRI RGB+CCT	STRIP20-24V-IP20-RGBCCT-SMD	20	6,4

Avaa koko ohje: CCT-ledvalojen muuntajan valinta →

Spottien ja paneelien tehontarve

Käytä tätä taulukkoa spoteille ja paneeleille, jotta kokonaisteho ja sopiva muuntajateho osuvat heti oikein.

9 W CCT-spotti – suositeltu muuntaja

Määrä	Yhteisteho (W)	Suositeltu muuntaja
2	18	30 W
3–4	36	50 W
5–6	54	75 W
7–8	72	100 W
9–12	108	150 W
13–16	144	200 W

Paneelit – esimerkkilaskenta

Paneeli (W)	Määrä	Yhteisteho (W)	Suositeltu muuntaja
6	5	30	50 W
15	5	75	100 W
30	3	90	100 W
60	2	120	150 W

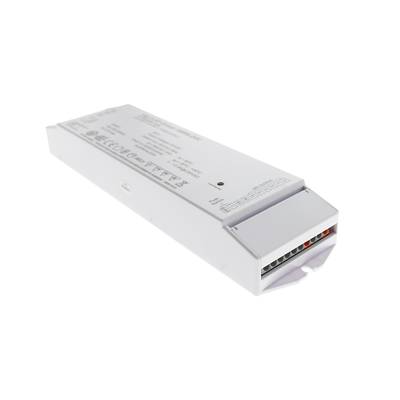

Alimentatore dimmerabile VaLO RF

Alimentatore dimmerabile a quattro canali della serie VaLO RF per strip led a 24V. Adatto per strisce monocromatiche, W+RGB, RGB e CCT. Ricevitore RF integrato, quindi per la dimmerazione wireless è sufficiente un pulsante da abbinare a un trasformatore. Carico massimo per canale 25W quando si utilizzano tutti e quattro i canali. Quando si utilizza un solo canale 100W o due canali, carico massimo 50W per canale. L'alimentatore deve essere installato in un luogo asciutto. Il cablaggio deve essere eseguito da una persona autorizzata.

La dimmerazione dell'alimentazione e la regolazione del colore del nastro devono essere effettuate tramite i pulsanti della serie VaLO. Ordinate quindi il pulsante dimmer corretto a seconda del tipo di nastro che state utilizzando, ad esempio (nota: sono disponibili anche altre opzioni):

Pulsante W+RGB o RGB VaLO
Pulsante CCT
Pulsante dimmer per nastro monocromatico

NOTA DI MONTAGGIO: quando si utilizza un nastro RGB e W+RGB, tenere presente l'ordine corretto dei fili RGB. I fili R (rosso) e G (verde) sul nastro sono in un ordine diverso da quello del trasformatore. Cioè, installare il cavo R in posizione 1 e il cavo G in posizione 2.

Il nostro servizio

Contattateci se avete bisogno di gruppi di strisce LED pronti per l'installazione con controller. Per progetti su misura, ci rivolgiamo al LedShop di LedStore.

Direzione	Una direzione
Tensione di uscita dell'alimentatore (V)	24
Connettori	Connettori a vite
Classe di protezione	Classe 1
Certificati	CE, SELV
Altro	Il ricevitore RF integrato risponde ai pulsanti della serie VaLO.
GTIN	6430066183364
Dimensioni (mm)	244 x 64 x 33 mm
Potenza (W)	100
Regolazione della luce	CCT, RGBW, RGB
Grado IP	IP20
Dimmerazione	VaLO RF senza fili
Tensione all'alimentatore (V)	230
Garanzia (anni)	5 anni
Omologazioni	CE, RoHS, IP21

Come calcolare le dimensioni del trasformatore? Cosa significa 100W in pratica?

Le dimensioni del trasformatore si calcolano moltiplicando il consumo metrico della striscia LED per la lunghezza utilizzata per l'installazione, quindi moltiplicando per 1,1 o 1,15 per ottenere un margine del 10-15%.

Ad esempio, 100W, o 100 Watt, significa che il trasformatore ha una capacità di carico totale di 100W.

Se nel trasformatore è installata una striscia LED con una potenza di 14,4W/metro, il trasformatore da 100W sopporterà 6,3 metri di striscia LED con un margine del 10%.

Per quanto tempo posso mettere un trasformatore da 12 o 24V prima della lampada?

24V durerà facilmente 15-20m con un normale cavo da 0,75mm3. la tensione a 12 V si riduce della metà.

Quanto è lungo il cavo di collegamento tra il trasformatore a 12 o 24 V e l'apparecchio di illuminazione?

i 24V durano facilmente 15-20m con un normale cavo da 0,75mm3. I prodotti a 12V calano di tensione alla metà del tempo.

Dove posizionare il trasformatore?

Ad esempio, nelle cucine, quando si tratta di illuminazione da banco, il trasformatore può essere installato in cima a un mobile, su un ripiano superiore o dietro uno zoccolo. Un trasformatore controllato senza fili può essere inserito dietro un forno a microonde, sopra un frigorifero o persino nell'armadio di una cappa da cucina. Nelle stanze, il trasformatore viene solitamente installato dietro una botola di servizio o, se nella stanza sono presenti luci a pannello, possono essere utilizzate come botole. Per i trasformatori da collocare all'esterno, è necessario considerare un adeguato grado di protezione IP.

Che cos'è un ampere? Watt? Potenza?

Watt = Ampere / Potenza. Cioè, un trasformatore da 5A a 24DCV può sopportare 120W di potenza o un trasformatore da 120W a 24V può sopportare 5A.

Quale trasformatore RF VaLO?

Controllo wireless dell'illuminazione. Il controllo della temperatura della luce e il controllo dell'oscuramento possono essere controllati completamente senza fili. Tutto ciò che serve è una fornitura costante di elettricità al trasformatore (si può ricavare dal retro di un forno a microonde) e il controllo avviene tramite pulsanti wireless.

Qual è la differenza tra un trasformatore a 12V e uno a 24V?

12V è un sistema a 12 volt e 24V è un sistema a 24 volt. Non vanno confusi. i prodotti LED a 24 V funzionano in modo più affidabile perché la tensione non scende così rapidamente su lunghe distanze.

Cosa succede se inserisco una striscia led a 12V in un trasformatore a 24V o viceversa?

una striscia di led a 12V in un trasformatore a 24V fornisce troppa tensione alla striscia di led, che si scalda troppo e si brucia rapidamente. il nastro a 24V invece non si accende nemmeno con un alimentatore a 12V.

Moi. Quanto vicini possono essere i trasmettitori ad altri trasmettitori. Ad esempio, in un magazzino, sullo stesso vassoio del disco, uno accanto all'altro? Quale collocazione consigliate?

Può essere nello stesso posto, non abbiamo osservato alcun effetto l'uno sull'altro nel corso degli anni. In genere il posto migliore è nella stessa stanza del trasmettitore, cioè non dietro tre pareti nel locale tecnico... Naturalmente se anche lì ci sono pareti di gesso, probabilmente funzionerà lo stesso...

Ogni canale del trasformatore può essere controllato separatamente in modalità wireless?

Impossibile. I canali sono destinati alle tonalità multicolore. Ogni canale ha solo una tensione negativa. Il trasformatore ha una sola uscita positiva.

Posso installare diverse strisce LED sullo stesso trasformatore?

Sì, è possibile. Le strisce led sono tutte installate in parallelo (cioè colore per colore) con i plus nel proprio fascio e i minus nel proprio fascio. È possibile farlo anche con una zolletta di zucchero o un connettore Waco.

Tenere presente che il trasformatore avrà comunque una capacità di carico totale sufficiente.

Come funziona il controllo wireless VaLO?

Per il controllo wireless sono necessarie 2 parti. Un trasmettitore e un ricevitore. I trasmettitori sono qualsiasi controller montato a parete o portatile. Il trasmettitore è dotato di una batteria CR2430 che dura a lungo, da 2 a 5 anni. Il trasmettitore invia solo un comando in radiofrequenza (RF) al ricevitore. Tutta l'"intelligenza" è nel ricevitore. I ricevitori sono i trasformatori e i dimmer della famiglia VaLO.

Il controllo wireless VaLO funziona in modo affidabile?

Sì. Forniamo dispositivi wireless da molto tempo e raramente abbiamo riscontrato problemi.

I pulsanti VaLO (modello a parete) sono in vetro?

Sì, lo sono.

Per quali serie di mobili sono adatti i pulsanti a parete VaLO?

-Sartoria: EXXACT

-BERKER: Vetro S1,B1,B3,B7

-GIRA: Standard55, E2, Event, Esprit

-JUNG: A500, Aplus

-MERTEN: M-smart, M-arc, M-plan

Come viene insegnato il pulsante al ricevitore?

Premere una volta il pulsante "Apprendimento" sul ricevitore ed entro 3 secondi premere il pulsante scelto. La luce lampeggerà quando l'accoppiamento sarà riuscito.

Come resettare il ricevitore (dimenticare l'accoppiamento)?

Tenere premuto il pulsante "Learning" sul ricevitore per 5 secondi. La luce lampeggerà una volta per indicare il successo.

Quanti pulsanti possono essere assegnati a un ricevitore?

4 pezzi. Nota! L'applicazione Android/Ios è un "pulsante".

Quanti ricevitori possono essere istruiti con un solo pulsante?

4 pezzi, quindi ad esempio in cucina i trasformatori sono sulle pareti opposte e si accendono il 99,9% delle volte contemporaneamente, ma se lo 0,1% vi dà fastidio, c'è un pulsante separato per ciascuno =).

Quanti dispositivi VaLO RF wireless posso avere nella stessa posizione?

Abbiamo +20 pezzi nel negozio e il limite è di 30 pezzi nella stessa posizione, dopo di che esauriamo i siti di segnale.

I comandi dei pulsanti non vengono eseguiti. Dov'è il problema?

Il guasto potrebbe essere nel ricevitore o nel pulsante.

- spegnere l'alimentazione (il ricevitore potrebbe essersi bloccato a causa di un'interferenza radio)

- sostituire la batteria del pulsante =)

- resettare il pulsante e ripetere l'apprendimento (punti 5 e 6)

- Se il pulsante funziona solo nelle immediate vicinanze del ricevitore, il problema è un'interferenza radio proveniente da un altro luogo. Di solito si tratta di un trasformatore.

- Se avete un trasformatore e un ricevitore separato, provate a vedere se le luci funzionano solo con il trasformatore senza il ricevitore in mezzo. In caso contrario, il trasformatore è rotto.

- Se nulla è servito, la linea di prodotti VaLO di LedStore ha una garanzia di 5 anni, quindi non preoccupatevi!

Qual è la distanza percorsa dal segnale RF VaLO?

30 m nello spazio aereo libero. Parete in gesso ridotta a 10m. L'unico problema è il cemento armato (ma è una buona musica!)... Nessun segnale passerà attraverso di esso perché crea una gabbia di Faraday.

Funzionerà con i controller wifi/rf di altri produttori?

Purtroppo no. Non è un prototipo aperto. Abbiamo versioni Zigbee per questo. Zigbee funziona con tutti i dispositivi Zigbee.

Che tipo di portello di servizio posso installare dietro un trasformatore Zigbee? Mi sembra di capire che il protocollo non sia molto invasivo e che possa funzionare, ad esempio, dietro una botola di metallo?

Un portello standard in lamiera o gesso è una soluzione praticabile. Zigbee funziona in aria libera per 30 metri, ma ogni pannello divisorio consuma praticamente 5-10 m di portata. Abbiamo effettuato i seguenti test in negozio: distanza di 15 m, porta esterna in vetro/alluminio nel mezzo, trasformatore all'interno dell'armadio. Funziona bene, anche con una porta di vetro e un'anta dell'armadio in mezzo e una distanza di 15m.
