Il dimmeraggio a led 0/1-10V è un processo che consente di regolare la luminosità delle luci a LED tramite un dimmer. Funziona controllando la quantità di corrente che passa attraverso le luci LED, consentendo di controllare con precisione la luminosità delle luci LED. Questa tecnica viene utilizzata in un'ampia gamma di applicazioni come l'illuminazione domestica, l'illuminazione di palcoscenici e l'illuminazione commerciale. 0-10v e 1-10V si confondono facilmente e sono praticamente la stessa cosa. Questo è un articolo complementare sulle tecniche di dimmerazione dei LED.
Che cos'è la dimmerazione a led 0/1-10V?
La dimmerazione LED 0-10V è una tecnologia di dimmerazione LED utilizzata per controllare la luminosità dei LED. Questa tecnologia funziona controllando la tensione delle luci LED, consentendo un controllo preciso della luminosità dei LED. La tecnologia di dimmerazione a LED 0/1-10V è comunemente utilizzata in applicazioni commerciali e industriali come negozi e uffici, in quanto consente un controllo facile e preciso dell'illuminazione e può dimmerare carichi illimitati.
Dimmerazione a led da 0/1-10V con un tocco di classe
Immagina di avere una lampada sulla scrivania e di volerne regolare la luminosità. Sulla lampada c'è una leva che si gira per cambiare la luminosità della luce. Girando la leva, un dispositivo di controllo all'interno della lampada invia un messaggio alle luci con tensioni diverse. Ora pensa alla tensione come al pedale dell'acceleratore dell'auto. Più dai gas, più il voltaggio aumenta e ti dice di far brillare la luce. Se l'acceleratore è al minimo, la luce brucerà alla massima potenza, mentre con un po' di acceleratore brucerà in modo debole.
Standard di regolazione 0/1-10V
Esistono due standard per la dimmerazione 0-10V e 1-10V, che non sono compatibili tra loro. La differenza sta nella tensione di controllo: generare o trasportare la tensione di controllo. In altre parole, il tipo di controllo 0-10V è "Current sink" o "Current source". Questi standard sono:
Standard IES 60929 Allegato E
Lo standard utilizza i "dissipatori di corrente", che inizialmente venivano utilizzati per l'oscuramento dei tubi fluorescenti, ma che recentemente sono stati utilizzati nei trasformatori LED.
"Dissipatore di corrente" significa che il dispositivo controllato fornisce tensione al controller, ma il controller riduce la tensione restituita agli apparecchi di illuminazione. In questo standard, la luce è massima con una tensione di 10 V e minima se la tensione restituita è inferiore a 1 V.
Standard ESTA E1.3
Questo standard è stato utilizzato per la regolazione dell'illuminazione dei teatri. Il controller fornisce una bassa tensione al dispositivo controllato sotto il controllo di "Current Source".
Il dispositivo di controllo regola l'intensità dell'illuminazione in base alla tensione, scalando l'intensità massima a 10 V e l'intensità minima a 0 V.
I problemi di compatibilità sorgono quindi se il dimmer invia un segnale di 5 V, il risultato potrebbe non essere il 50% dell'intensità luminosa originale, ma il 30% o addirittura l'80%. Anche questo è difficile da sapere prima di acquistare i pezzi.
Qual è la differenza tra la regolazione 0-10 e 1-10V?
Il dimmer 0-10V ha un interruttore ON/OFF incorporato, ma il dimmer 1-10V no, quindi la luce non può essere spenta completamente.
Problemi in caso di combinazione
Se il controller e il dimmer non sono compatibili, il campo di regolazione potrebbe essere breve o la luce potrebbe sfarfallare. Purtroppo, nella maggior parte dei casi l'unico modo per saperlo è fare una prova. Il collegamento di dimmer 0-10V a un trasformatore 1-10V causerà problemi come sfarfallii, inciampi e lampi di luce. Inoltre, la lampada LED non può essere spenta completamente prima di aver scollegato l'alimentazione.
Come funziona la dimmerazione a Led 0/1-10V?
La dimmerazione a LED 0/1-10V funziona controllando la quantità di tensione applicata alle luci a LED. Il dimmer controlla la tensione e i LED sono collegati a un trasformatore dimmerabile. Quando il dimmer è impostato su una determinata tensione, i LED regolano automaticamente la loro luminosità di conseguenza. Questo avviene inviando un segnale dall'interruttore dimmer al trasformatore dei LED, che regola la tensione di conseguenza. Poiché i LED sono controllati dalla corrente, quando la corrente si riduce, si riduce anche la potenza che attraversa i LED. Pertanto, l'oscuramento della luce riduce il consumo energetico.
Ad esempio, 0V è nero come la pece e 10V è luminoso. Durante il dimming, la corrente di uscita è del 10% quando la tensione è di 1V e del 100% quando la tensione è di 10V.

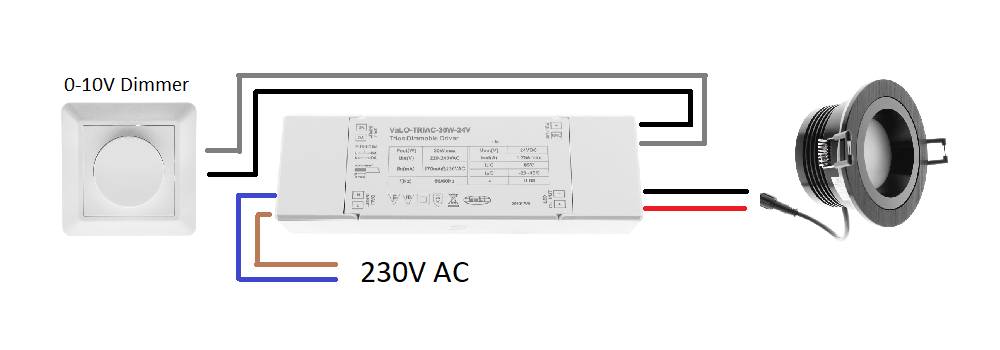

Installazione del dimmer 0/1-10V
Quando installi un dimmer 0-10V, devi collegare due fili dal dimmer al controllo delle luci. Dovrai anche alimentare il trasformatore di led e poi collegare le luci a led al trasformatore.
Se senti un rumore quando oscuri una luce LED, presta attenzione al cablaggio. Sembra che i fili 0-10V DC siano troppo vicini ai fili dell'alimentazione CA e causino il rumore. Il problema si verifica quando i fili 0-10V DC passano vicino ai cavi AC o sono installati nello stesso condotto dei cavi AC. Assicurati quindi di utilizzare un cavo schermato e di far passare i cavi CC e CA separatamente.
Dimmerazione a triac vs. dimmerazione a 0/1-10V
Il dimmeraggio a triac e il dimmeraggio 0-10V sono due tecniche diverse utilizzate per regolare la luminosità dei LED. Vengono spesso paragonate perché entrambe utilizzano una bassa tensione per controllare i LED.
La dimmerazione a triac funziona con l'accensione e lo spegnimento rapido dell'alimentazione, mentre la dimmerazione 0-10V funziona controllando la tensione dei LED. La regolazione a triac è quindi più efficiente dal punto di vista energetico rispetto alla regolazione 0-10V. Questo perché i LED non sono sempre accesi quando vengono regolati, quindi consumano meno energia. Un dimmer 0-10V utilizza resistenze per regolare la corrente dei LED, quindi una parte della corrente va in calore.
A cosa può servire la dimmerazione a Led 0/1-10V?
Il dimmer Led 0/1-10V può essere utilizzato in un'ampia gamma di applicazioni, come l'illuminazione domestica, l'illuminazione di scena e l'illuminazione commerciale. Nell'illuminazione domestica, il dimmer Led 0/1-10V può essere utilizzato per creare l'atmosfera perfetta in ogni stanza. Nell'illuminazione scenica, può essere utilizzato per creare una presentazione più dinamica controllando la luminosità delle luci. Nell'illuminazione commerciale può essere utilizzato per controllare la luminosità delle luci di un negozio o di un ufficio.
Vantaggi della dimmerazione a LED 0/1-10V
- Molto facile da usare: l'oscuramento richiede pochissime impostazioni.
- Alta precisione: permette un controllo molto fine della luminosità dei LED.
- Economico: richiede poca manutenzione ed è relativamente poco costoso.
- Nessun limite: la dimmerazione 0-10V può essere aggiunta a trasformatori LED di qualsiasi dimensione.
Svantaggi della dimmerazione a Led 0/1-10V
- Difficile da installare: potrebbe essere perché richiede un cablaggio aggiuntivo al dimmer.
- Non è flessibile come altre tecniche di oscuramento: la tensione può essere modificata solo con incrementi di 1 volt.
- Scarsa compatibilità: lo 0/1-10V ha due standard che non sono compatibili tra loro. Questo significa che i dimmer potrebbero non funzionare correttamente con i controller.
- Problema di rumore: poiché i cavi di controllo sono spesso collocati nello stesso condotto dei cavi a 230 V, il dimmer può causare rumore.
- Miscelazione facile: non mischiare dimmer e controller 0-10V e 1-10V. Questo causerà uno sfarfallio.
Finalmente
La dimmerazione LED 0/1-10V è una tecnologia di dimmerazione LED utilizzata per controllare la luminosità dei LED. Funziona controllando la tensione delle luci LED, consentendo un controllo preciso della luminosità dei LED. Questa tecnologia viene utilizzata in diverse applicazioni, come l'illuminazione domestica, l'illuminazione di palcoscenici e l'illuminazione commerciale. Presenta diversi vantaggi, come la facilità d'uso, la precisione e l'economicità. Tuttavia, presenta anche alcuni svantaggi, come la difficoltà di installazione e la compatibilità.
Specialista dell'oscuramento a LED
LedStore è un esperto di illuminazione a LED e di progettazione illuminotecnica dal 2010. Abbiamo un nostro reparto di progettazione, quindi i nostri prodotti sono tecnicamente all'avanguardia. I nostri prodotti sono garantiti fino a 7 anni. Forniamo anche la manutenzione dell'illuminazione.
Ci concentriamo su apparecchi a temperatura controllata e ad alta resa cromatica, che funzionano in modo brillante e durano a lungo. Produciamo circa 500 progetti di illuminazione per i siti dei nostri clienti. Leggi qui o ordina un disegno
Offriamo un servizio di strisce led su misura, ovvero strisce led su misura in profilo di alluminio. Installate anche . Lo sapevi? LedStore offre un progetto di illuminazione a partire da 199 euro per tutta la casa!
Ricorda che siamo sempre a disposizione per supportarti durante il percorso, via e-mail(myynti@ledstore.fi) e al telefono (045 251 4510). Come sempre, sentiti libero di condividere le foto dei tuoi progetti sui social media su #ledstorefi IG e ledstore.fi FB. Ci piace vedere le cose più belle che vengono fatte con i nostri LED e ci aiuta a fornire ispirazione a coloro che non sono sicuri della potenza e dell'efficacia dei LED. Sapevi che abbiamo già più di 3500 immagini di installazioni con i nostri LED nella nostra Galleria!
Galleria fotografica di luci a led:
Galleria dei prodotti: immagini dei prodotti in diverse posizioni di installazione
Luce indiretta: luce indiretta in diversi spazi
Specifico per ogni stanza: luce in stanze diverse
Referenze: case complete che sono state fotografate
DOMANDE FREQUENTI
1. Cosa significa dimmerazione LED 0-10V?
La dimmerazione LED 0-10V è una tecnologia di controllo dell'illuminazione in cui la luminosità di un apparecchio è controllata da una tensione di 0-10 volt. 0V corrisponde al livello minimo di luminosità dell'apparecchio o allo spegnimento, mentre 10V rappresenta la massima luminosità dell'apparecchio. Questo sistema è molto diffuso per la sua semplicità e affidabilità.
2. Come funziona la dimmerazione LED 0-10V?
Il dimmer LED 0-10V funziona tramite un cavo di segnale tra il sistema di controllo e l'apparecchio LED. L'unità di controllo invia una tensione di 0-10V all'apparecchio, che regola la luminosità della luce di conseguenza. In questo modo la tecnologia di dimmerazione è lineare e regolabile con precisione.
3. Quali sono i vantaggi della dimmerazione LED 0-10V?
I vantaggi della dimmerazione LED 0-10V sono la semplicità di installazione, l'affidabilità delle prestazioni e il controllo lineare della luce. È particolarmente adatto a sistemi di illuminazione di grandi dimensioni, come uffici e spazi industriali, e offre una buona compatibilità con un'ampia gamma di modelli di apparecchi di illuminazione.
4. La dimmerazione LED 0-10V è compatibile con tutti gli apparecchi LED?
No, il dimmer LED 0-10V non è compatibile con tutti gli apparecchi LED. Gli apparecchi devono supportare il protocollo di controllo 0-10V. Prima di acquistare un sistema, è importante assicurarsi della compatibilità tra l'apparecchio e il sistema di controllo.
5. In cosa differisce la dimmerazione LED 0-10V dal sistema DALI?
La dimmerazione LED 0-10V è più semplice e utilizza un segnale analogico per regolare la luminosità della luce, mentre il DALI è un sistema digitale che consente opzioni di controllo più versatili, come il controllo di singoli apparecchi e situazioni di illuminazione pre-programmate. Lo 0-10V è meno costoso e adatto al controllo dell'illuminazione di base.
6. La dimmerazione LED 0-10V può essere utilizzata insieme ai sistemi di illuminazione intelligente?
Sì, il dimmer LED 0-10V può essere utilizzato con i sistemi di illuminazione intelligente, ma richiede un adattatore o un controller che converta i segnali digitali del sistema intelligente in segnali analogici 0-10V. In questo modo il dimmer può essere integrato nelle soluzioni di illuminazione intelligente.
7. Quali problemi possono presentarsi con la dimmerazione LED 0-10V?
I problemi più comuni includono problemi di incompatibilità tra il controller e gli apparecchi di illuminazione, cablaggi installati in modo errato e una dimmerazione non uniforme delle luci. Inoltre, l'interferenza del segnale può influire sull'uniformità della regolazione, soprattutto se il cablaggio è lungo.
8. La dimmerazione LED 0-10V è efficiente dal punto di vista energetico?
Sì, la dimmerazione LED 0-10V è efficiente dal punto di vista energetico perché ti permette di regolare con precisione l'intensità luminosa in base alle tue esigenze. In questo modo si riduce il consumo di energia e si allunga la vita degli apparecchi di illuminazione.
9. Per quali applicazioni la dimmerazione LED 0-10V è più adatta?
Il dimmer LED 0-10V è particolarmente indicato per spazi ampi come uffici, locali industriali, aule scolastiche ed edifici pubblici. La sua affidabilità e semplicità lo rendono una soluzione ideale per il controllo dell'illuminazione di base.
10. Come installare un sistema di dimmerazione LED 0-10V?
Al momento dell'installazione, assicurati che gli apparecchi di illuminazione e il dispositivo di controllo siano compatibili. Il cablaggio tra il controller e gli apparecchi di illuminazione deve essere collegato correttamente e la lunghezza dei cavi di segnale deve essere presa in considerazione per evitare interferenze. Si consiglia di rivolgersi a un installatore professionista per garantire il corretto funzionamento del sistema.
