La regolazione TRIAC, nota anche come dimmerazione phase-cut/leading edge/trailing edge, è un metodo molto diffuso per regolare l'intensità delle luci LED. Funziona regolando l'angolo di fase con cui la tensione alternata viene fornita al faretto LED o al trasformatore. Questo metodo è compatibile con la maggior parte delle luci LED e dei trasformatori LED dimmerabili, per questo è una scelta popolare sia per i nuovi impianti sia per quelli esistenti. Questo articolo fa parte dell'articolo sulle tecniche di dimmerazione LED
La dimmerazione TRIAC come alternativa
Uno dei principali vantaggi della dimmerazione TRIAC è la compatibilità con i tradizionali dimmer per lampade a incandescenza. Ciò consente di sostituire facilmente le lampade a incandescenza con luci LED, perché gli interruttori dimmer esistenti possono essere usati senza cablaggi aggiuntivi o nuovi. Inoltre, la dimmerazione TRIAC è relativamente economica e facile da installare. Tuttavia, la dimmerazione TRIAC presenta anche alcune limitazioni. Uno dei problemi principali è che in alcuni casi può causare sfarfallio, soprattutto con determinati tipi di luci LED o trasformatori LED dimmerabili. Lo sfarfallio può dipendere dal metodo di taglio di fase usato nella dimmerazione TRIAC, che può produrre una luce irregolare o pulsante. Inoltre, in alcuni casi la dimmerazione TRIAC può causare variazioni del colore della luce, perché l'angolo di fase con cui viene applicata la tensione alternata può influire sulla temperatura di colore delle luci LED.
Per attenuare questi problemi è importante utilizzare luci LED e trasformatori LED dimmerabili di alta qualità, progettati appositamente per la dimmerazione TRIAC. Si consiglia inoltre di usare un dimmer TRIAC di qualità per garantire una regolazione uniforme e senza sfarfallio. Un altro aspetto importante della dimmerazione TRIAC è la scelta del dimmer giusto. Non tutti i dimmer TRIAC sono compatibili con tutti i tipi di luci LED e di driver LED dimmerabili. È importante verificare la compatibilità del dimmer con la luce LED o con il driver LED dimmerabile utilizzato. Alcuni dimmer potrebbero non essere compatibili con determinati tipi di luci LED o driver LED dimmerabili, causando sfarfallio o altri problemi. Inoltre, la dimmerazione TRIAC funziona meglio con trasformatori LED dimmerabili dotati di correzione attiva integrata. Grazie a ciò, il trasformatore LED dimmerabile può correggere attivamente le variazioni dell'angolo di fase causate dal dimmer TRIAC, rendendo la regolazione più stabile e priva di sfarfallio. Nonostante i suoi limiti, la dimmerazione TRIAC resta una scelta popolare sia tra i professionisti dell'illuminazione sia tra i proprietari di casa, perché è compatibile con i dimmer tradizionali ed è relativamente economica e facile da installare. Se le luci LED e i trasformatori LED dimmerabili vengono scelti correttamente e si utilizza un dimmer TRIAC di alta qualità, si può ottenere una dimmerazione uniforme e senza sfarfallio.
Storia della dimmerazione Triac

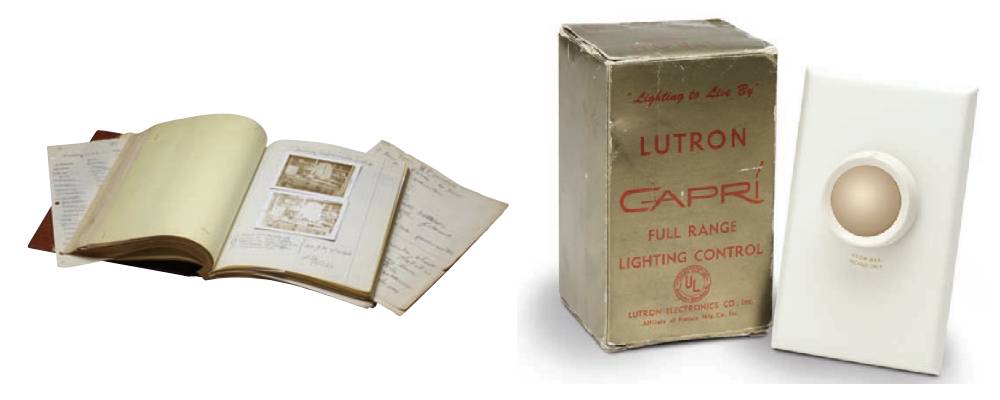

La dimmerazione Triac per le masse nacque nel 1958, quando Joel Spira, fondatore di Lutron, entrò in possesso di un nuovo tipo di controllore SRC, il circuito TRIAC. Era molto più compatto (delle dimensioni di una madia da pane!) rispetto ai vecchi componenti usati per la dimmerazione e nel 1959 nacque il dimmer per lampade a incandescenza "Capri".

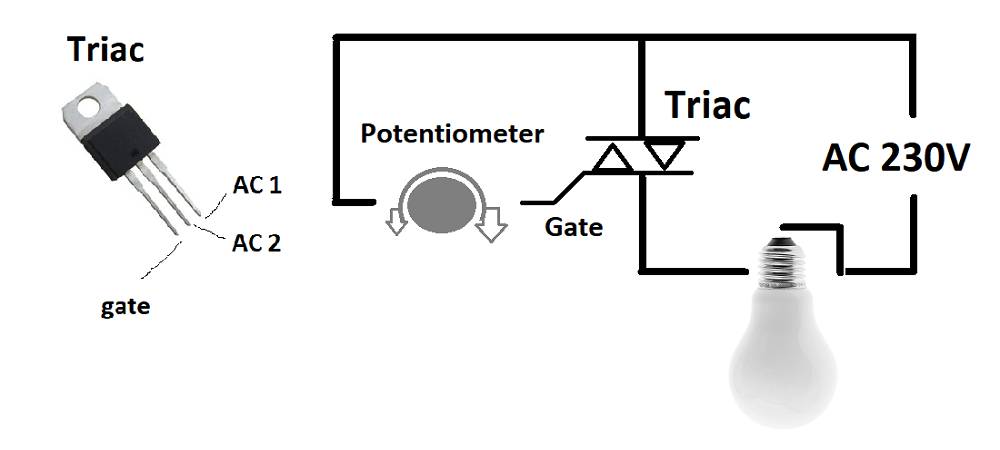

Che cos'è un TRIAC?
TRIAC = Triode for Alternating Current. Il TRIAC è un componente elettronico con tre terminali che, una volta attivato, può condurre corrente in entrambe le direzioni. Questa configurazione equivale a due SCR con i gate collegati in antiparallelo e connessi tra loro. Il TRIAC viene attivato da un segnale di gate analogo a quello del raddrizzatore controllato al silicio (SCR). Grazie al segnale di gate, il dispositivo può condurre corrente in entrambe le direzioni. In origine il TRIAC fu sviluppato per facilitare il controllo della corrente alternata.
Come funziona la dimmerazione TRIAC?
La dimmerazione TRIAC è un modo per controllare quanto una luce può essere luminosa. Funziona inviando piccoli impulsi elettrici alla lampada. Gli impulsi controllano la quantità di luce: se sono piccoli, la luce è meno intensa; se sono più grandi, la luce è più intensa. Il dimmer TRIAC è un interruttore che regola quanta elettricità arriva alla luce. Il dimmer è composto da tre parti: una manopola, un interruttore e il circuito TRIAC. La manopola serve a modificare la luminosità, mentre con l'interruttore la luce si accende e si spegne. Il TRIAC regola quanta elettricità viene lasciata passare alla luce. Quando si gira la manopola, il TRIAC modifica l'onda elettrica. Questo cambia a sua volta la quantità di elettricità che arriva alla luce, rendendola più luminosa o più tenue. I dimmer TRIAC sono proprio come interruttori rapidi. Vengono usati per regolare la quantità di corrente che attraversa la luce LED. Quando al dispositivo viene fornita corrente, questo inizia a spostare elettroni attraverso i suoi componenti interni.
La dimmerazione Triac spiegata in modo semplice
Immagina di avere una lampada in camera e di voler regolarne la luminosità. L'interruttore dimmer Triac è un dispositivo che ti permette di fare proprio questo! Pensa alla lampada come a un palloncino pieno d'aria. Più aria aggiungi al palloncino, più la lampada diventa luminosa. L'interruttore dimmer Triac è come una valvola che regola la quantità di aria che entra nel palloncino. Ora, però, la lampada è alimentata dall'elettricità invece che dall'aria. Al posto della valvola, nell'interruttore dimmer Triac si usa qualcosa chiamato Triac. Il Triac è come un interruttore che accende e spegne la corrente molto rapidamente. In questo modo regola la quantità di elettricità che arriva alla lampada, rendendola più luminosa o più tenue. Quando giri il dimmer Triac, è come aprire e chiudere una valvola per controllare la quantità di elettricità che arriva alla lampada. Ecco come funziona l'interruttore dimmer Triac!
Dimmerazione leading edge e trailing edge
Per la dimmerazione delle luci LED esistono due metodi principali: la dimmerazione a fronte di salita (leading edge) e quella a fronte di discesa (trailing edge). I due metodi differiscono nel modo in cui controllano la tensione delle luci LED, e ciò può influire sul funzionamento della dimmerazione.
Dimmerazione leading edge
La dimmerazione leading edge, nota anche come "Leading edge", è un metodo di dimmerazione che riduce la tensione delle luci LED tagliando il fronte di salita della forma d'onda della corrente alternata. Ciò avviene accendendo e spegnendo il circuito ad alta frequenza, riducendo così la tensione complessiva delle luci LED. Questo metodo è usato comunemente nei dimmer più vecchi e non è consigliato per le luci LED, perché può causare sfarfallio e altri problemi. La maggior parte di questi dimmer è progettata per carichi maggiori (oltre 40W), quindi con un carico ridotto non è possibile regolare la luminosità affatto.
Dimmerazione trailing edge
La dimmerazione trailing edge, nota anche come "trailing edge", è un metodo di dimmerazione che riduce la tensione delle luci LED tagliando il fronte di discesa della forma d'onda della corrente alternata. Ciò avviene accendendo e spegnendo il circuito a bassa frequenza, riducendo così la tensione complessiva delle luci LED. Questo metodo è usato comunemente nei dimmer più recenti ed è consigliato per le luci LED, perché consente una regolazione uniforme e senza sfarfallio anche con carichi più piccoli. In sintesi, la dimmerazione leading edge è un metodo più vecchio, sconsigliato per le luci LED perché tende a causare sfarfallio e altri problemi. La dimmerazione trailing edge è invece un metodo più recente, consigliato per le luci LED perché consente una regolazione uniforme e senza sfarfallio. È importante verificare la compatibilità del dimmer con la luce LED o il driver LED dimmerabile utilizzato e usare un dimmer di qualità progettato per le luci LED. Ecco un video sulla dimmerazione TRIAC (in inglese): https://www.youtube.com/embed/5-wPkFv6eJE
Pro e contro della dimmerazione TRIAC
Vantaggi:
- Compatibilità: la dimmerazione TRIAC è compatibile con la maggior parte delle luci LED e dei trasformatori LED dimmerabili, per questo è una scelta popolare per l'illuminazione. Ciò consente di sostituire facilmente le lampade a incandescenza con luci LED, perché i dimmer esistenti possono essere usati senza cablaggi aggiuntivi o nuovi.
- Economico: il dimmer TRIAC è relativamente economico e facile da installare.
- Ampiamente disponibile: i dimmer TRIAC sono molto diffusi e facili da trovare, quindi sono un'opzione pratica per la maggior parte dei progetti di illuminazione.
Svantaggi:
- Sfarfallio: in alcuni casi la dimmerazione TRIAC può causare sfarfallio, soprattutto con determinati tipi di luci LED o trasformatori LED dimmerabili. Questo sfarfallio può dipendere dal metodo di taglio di fase usato nella dimmerazione TRIAC, che può produrre una luce irregolare o pulsante.
- Variazione del colore: in alcuni casi la dimmerazione TRIAC può causare anche uno spostamento del colore della luce, perché l'angolo di fase con cui viene applicata la tensione alternata può influire sulla temperatura di colore delle luci LED.
- Problemi di compatibilità: non tutti i dimmer TRIAC sono compatibili con tutti i tipi di luci LED e di trasformatori LED dimmerabili. È importante verificare la compatibilità del dimmer con la specifica luce LED o il trasformatore LED dimmerabile utilizzato.
Domande frequenti sulla dimmerazione TRIAC
Che cos'è la dimmerazione TRIAC?
Che cos'è la dimmerazione TRIAC? La dimmerazione TRIAC è un tipo di metodo di regolazione che utilizza un componente a semiconduttore chiamato TRIAC (Triode for Alternating Current) per controllare la tensione delle luci. Questo metodo è comunemente usato nei tradizionali dimmer per lampade a incandescenza ed è compatibile con la maggior parte dei tipi di luci LED.
Come funziona la dimmerazione TRIAC?
La dimmerazione TRIAC funziona accendendo e spegnendo il circuito ad alta frequenza, riducendo così la tensione complessiva delle luci. Il TRIAC viene usato per controllare la temporizzazione della commutazione, che determina il livello di dimmerazione.
Quali sono i vantaggi della dimmerazione TRIAC?
La dimmerazione TRIAC è un metodo di regolazione economico e ampiamente disponibile, compatibile con la maggior parte dei tipi di luci LED. Consente inoltre una regolazione uniforme e senza sfarfallio, migliorando l'esperienza visiva complessiva.
Quali sono i limiti della dimmerazione TRIAC?
La dimmerazione TRIAC può causare problemi come sfarfallio e variazioni di colore con alcune luci LED e potrebbe non essere compatibile con determinati tipi di trasformatori LED dimmerabili. Inoltre, potrebbe non offrire la stessa precisione e lo stesso controllo di altri metodi di dimmerazione.
Come faccio a sapere se le mie luci LED sono compatibili con la dimmerazione TRIAC?
Consulta le specifiche tecniche del produttore della tua luce LED o del tuo driver LED dimmerabile per verificare la compatibilità con la dimmerazione TRIAC. È inoltre importante utilizzare un dimmer di qualità progettato per le luci LED.
Come installo un dimmer TRIAC?
Nella maggior parte dei casi basta rimuovere il normale interruttore e installare il dimmer allo stesso modo tra due fili. Consulta le istruzioni del produttore per il dimmer specifico, perché l'installazione può variare a seconda del tipo e del modello. Per l'installazione di apparecchi elettrici si consiglia di rivolgersi a un elettricista qualificato.
Posso usare un tradizionale dimmer per lampade a incandescenza con le luci LED?
Alcuni dimmer tradizionali per lampade a incandescenza possono essere compatibili con le luci LED, ma è importante verificare le specifiche tecniche del produttore e utilizzare un dimmer di qualità progettato per le luci LED.
Come si risolvono i problemi con la dimmerazione TRIAC?
Si consiglia di controllare se ci sono collegamenti allentati o componenti danneggiati e di contattare un elettricista qualificato per ulteriore assistenza. Se la luce sfarfalla, non è compatibile con la luce LED o con il driver LED.
La dimmerazione TRIAC è leading edge o trailing edge?
ENTRAMBE, a seconda del dimmer.
Il TRIAC regola la tensione di rete (~230 V)?
Sì, il TRIAC regola la tensione di rete (~230v).
La regolazione TRIAC è la stessa cosa del dimming 0-10V?
NO. La regolazione 0/1-10V si riferisce al normale controllo analogico del dimmer. Questo metodo è noto anche come regolazione tramite segnale 0-10V.
Il dimmer TRIAC richiede il neutro?
NO. Di solito serve solo la fase L (Live). In molti dimmer, invece, la precisione della regolazione migliora se si utilizza anche il neutro (N).
Perché i dimmer TRIAC spesso causano sfarfallio nelle lampade LED?
Le forme d'onda di regolazione non sono compatibili. Ad esempio, si utilizza un dimmer a taglio di fase in anticipo (leading edge) con un trasformatore a taglio di fase in ritardo (trailing edge).
